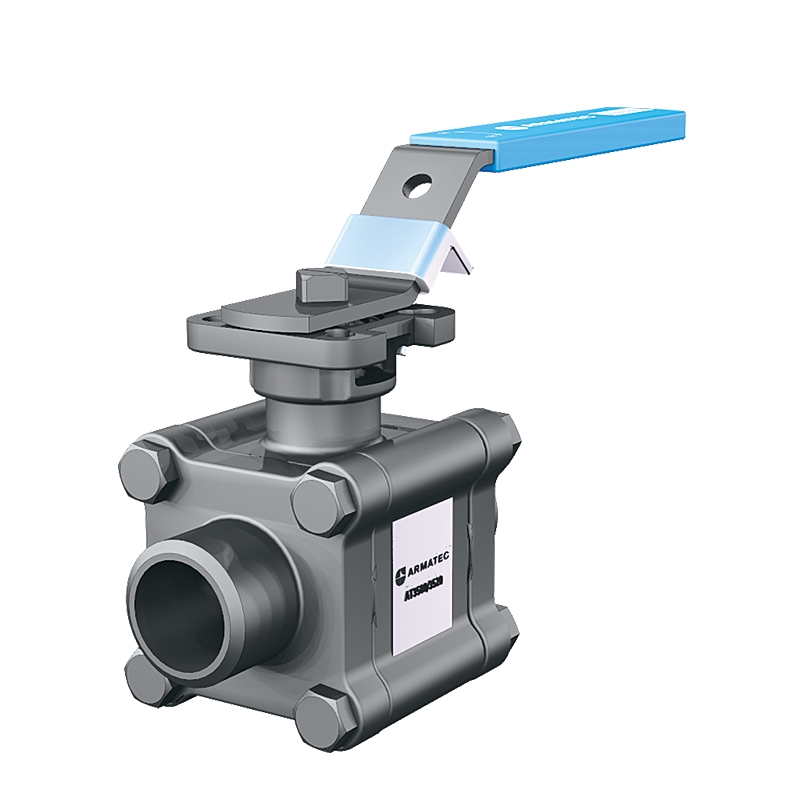

球阀用碳钢/ CPTFE充满孔,带焊接端或螺纹和安装器的安装法兰。适合执行器。三件套结构,便于维修和维护。
维度范围 | dn 8到100 |
---|---|
PN. | 125到64. |
温度范围 | -10ºC至+260ºC |
材料 | 碳素钢 |
文章编号 | 身体材料 | DN. | PN. | 温度(°C) | 联系 | 数量 |
---|---|---|---|---|---|---|
在3545-15 | 不锈钢 | 10. | 125. | -10-220 | 焊接 |
维度范围 | PN. | 温度范围 | 材料 |
---|---|---|---|
DN 8-100 |
125-64. | -10ºC至+260ºC | 碳素钢 |
截止阀主要用于:
- 天然气和石油产品。
- 温暖和冷水,压缩空气。
- 饱和蒸汽
PSB.1球阀
球阀碳钢3545 ...,带全孔孔,焊接端和不锈钢杆。包装碳填充PTFE。
球阀碳钢在3565 ......,带全孔,螺纹和不锈钢杆。包装碳填充PTFE。
根据SS-ISO 5208进行测试。泄漏类A适用于该阀门类型。
阀门通过TA-LUFT批准。
证书SS-EN 10204,1.2和3.1,必须在订购时指定。
CE标记
阀门符合PED的要求,AFS 2016:1 ACC。到III类第1类和2. DN 25的尺寸满足PED的§8,AFS 2016:1。
表面
对于身体和球,标准表面光洁度低于3.1μm。精细的表面处理请求。
组件 | 在3545/3565 |
||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1 | 身体 | 碳素钢 |
|||||||||||||
2 | 球 | 不锈钢 1.4401. |
|||||||||||||
3. | 干 | 不锈钢 1.4401. |
|||||||||||||
4. | 身体垫圈 | PTFE. | |||||||||||||
5. | 座圈* | PTFE,碳填充 | |||||||||||||
6. | 干垫圈 | PTFE,玻璃增强 | |||||||||||||
7. | 箱垫 | PTFE,碳填充 | |||||||||||||
8. | 定心戒指 | PTFE,玻璃增强 | |||||||||||||
不锈钢 | |||||||||||||||
9. | 结束片 | 碳素钢 1.0619 |
|||||||||||||
10. | 杠杆 | 不锈钢 | |||||||||||||
*其他材料座椅,请求,如玻璃加固PTFE或PEEK。 |
压力和温度,阀门具有全孔3545,3565 | |||||||||
座椅材料 | 8-25 | 32-40 | 50-100 | ||||||
---|---|---|---|---|---|---|---|---|---|
标准,碳填充PTFE 25% | 最大限度。工作压力条(e)* | 125(t≤50°C) | 100(t≤80°C) | 70(T≤80°C) | |||||
最大限度。温度°C ** | 205(p≤10bar) | 205(p≤10bar) | 200(p≤10bar) | ||||||
窥视 | 最大限度。工作压力条(e)* | 125(t≤100°C) | 100(t≤100°C) | 70(T≤100°C) | |||||
最大限度。温度°C ** | 250(p≤10bar) | 245(p≤10bar) | 235(P≤10巴) | ||||||
PTFE,玻璃增强 | 最大限度。工作压力条(e)* | ||||||||
最大限度。温度°C ** | |||||||||
压力和温度ACC。应用标准。注意,上述压力和温度无关。 |
扭矩 | ||||||||||||||||||||||||||
DN. | 8. | 10. | 15. | 20. | 25. | 32. | 40 | 50. | 65. | 80 | 100. | |||||||||||||||
纳米 | 9. | 9. | 11. | 12. | 19. | 28. | 37. | 52. | 68. | 100. | 112. | |||||||||||||||
上面的扭矩适用于:碳填充PTFE,PEEK和玻璃增强的PTFE。 |
kv值 | |||||||||||
DN. | 8. | 10. | 15. | 20. | 25. | 32. | 40 | 50. | 65. | 80 | 100. |
---|---|---|---|---|---|---|---|---|---|---|---|
K.vs. | 6,9. | 6,9. | 12,7. | 29,2. | 48,2. | 73,1. | 107,5. | 215.1 | 275,2. | 498,8 | 877,2. |
在3545个测量焊接端 | |||||||||||
DN. | 8. | 10. | 15. | 20. | 25. | 32. | 40 | 50. | 65. | 80 | 100. |
---|---|---|---|---|---|---|---|---|---|---|---|
dy | 13,7. | 17,5 | 21,7. | 27,2 | 34. | 42,7. | 48,6 | 60,5. | 76,6 | 88,9. | 114,3 |
迪 | 9,24 | 12,53 | 15,76 | 20,96 | 26,64. | 35,08 | 40,94 | 52,51 | 69,7. | 81,2. | 106,3. |
材料厚度 | 2,23 | 2,485 | 2,97 | 3,12. | 3,68 | 3,81 | 3,83 | 3,995 | 3,45 | 3,85 | 4. |
在3565测量BSP线程 | ||||||||||||||
DN. | 15. | 20. | 25. | 32. | 40 | 50. | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
G | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | ||||||||
E. | 20,95 | 26,44 | 33,25 | 41,91 | 47,8 | 59,61 | ||||||||
K. | 16,5 | 17,5 | 20,5 | 20,5 | 24,5 | 25,5 | ||||||||
W. | 27. | 33. | 41. | 51. | 56. | 68. | ||||||||
线程数量 | 14. | 14. | 11. | 11. | 11. | 11. | ||||||||
mm的测量。 |
可以提供不同类型的执行器和限位开关。(参见3830的单独数据表,在3831,AT3841,3940,在3910,3910,3910,在3910,在3911处,3911)。也可以用阀杆延伸和死人手柄(打开或关闭)。
其他目的可用:
焊接端:
DN. | 在3545,焊接端 | 在3565,线程 |
---|---|---|
文章号 | 文章号 | |
选项:
密封件:
FS =防火
gf = 25%玻璃填充的ptfe
Peek = Peek-Material的座位
有关不同座椅,请参阅单独的压力/温度图。
anslutningar:
ISO =焊接端ACC。ISO1127-1
npt = npt-threads
exemple:
在3545-25FS(防火执行)
在3545-25GF(玻璃填充PTFE的座位)
在3545-25彼此(偷看)
在3545-25SMS(焊接端ACC。SMS3008)
在3565-25npt(npt-threads)
