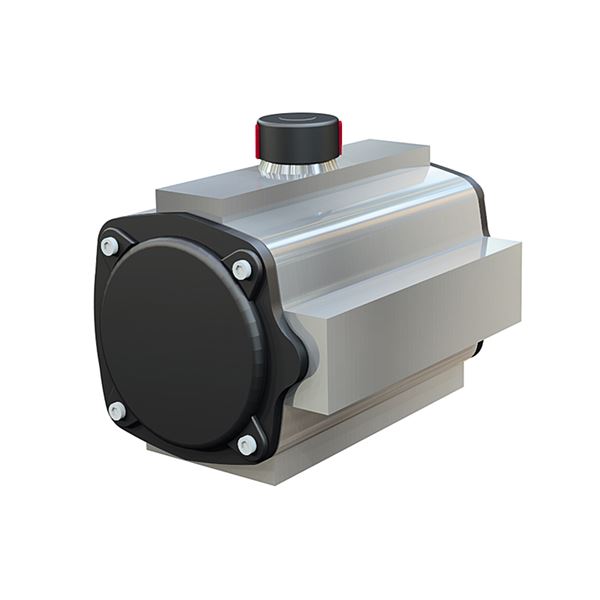

气动双作用执行器用于球阀和蝶阀的开关和控制,或需要90°旋转的地方。
转矩 | 6 Nm至6421 Nm |
---|---|
开车 | 气动 |
适合的文章 | at 3502, at 3507, at 3533, at 3534, at 3582, at 3585, at 3590, at 2282, at 2310-2319 |
货号 | 性能 | 转矩(Nm) | 连接到阀门ISO 5211 | 量 |
---|---|---|---|---|
在3830 - 10 | 气动双动 | 12 | F03 9毫米 | |
在3830 - 20 | 气动双动 | 19日,5 | F03/05 9毫米 | |
在3830 - 20 - f04 | 气动双动 | 19日,5 | F04 14毫米 | |
在3830 - 40 | 气动双动 | 41 | F05 14毫米 | |
在3830 - 80 | 气动双动 | 77 | F05/07 17毫米 | |
在3830 - 130 | 气动双动 | 118 | F05/07 17毫米 | |
在3830 - 200 | 气动双动 | 175 | F07/10 17毫米 | |
在3830 - 300 | 气动双动 | 291 | F07/10 22毫米 | |
在3830 - 500 | 气动双动 | 433 | F10 22毫米 | |
在3830 - 850 | 气动双动 | 718 | F10/12 27毫米 | |
在3830 - 1200 | 气动双动 | 1038 | F10/14 36毫米 | |
在3830 - 1750 | 气动双动 | 1413 | F14 36毫米 | |
在3830 - 2100 | 气动双动 | 2172 | F16, 46毫米 | |
在3830 - 2500 | 气动双动 | 3461 | F16, 46毫米 | |
在3830 - 4000 | 气动双动 | 4816 | F16, 55毫米 |
UEC.21阀门执行机构,气动,两个位置,没有弹簧复位。
执行机构AT 3830气动,双作用的开关和控制球阀和蝶阀或90°旋转需要。
电磁阀连接和执行机构顶部acc。到VDE/VDI 3845 (NAMUR)。
安装法兰和阀杆直角钻孔acc。符合ISO 5211和DIN 3337。
ce标志
执行器满足PED, AFS 1999:4§8,压力设备指令和机器指令,MD 2006/42/EG和ATEX 94/9/EC的要求。
根据PED 97/23/EC的要求,尺寸为10至300的驱动器被分类为SEP类。
尺寸为500到4000的执行机构被归类为第一类。
所有Actregs气动执行器根据指令94/9/CE (ATEX)附件VIII,分类用于潜在的爆炸性环境II类2,适用于区域1,2,21和22。
德国劳埃德船级社证书(GL)。劳埃德船级社可以作为一种选择。
细节 | 数量 | 材料 | 表面处理 | |
---|---|---|---|---|
1 | 身体 | 1 | 铝 | 根据EN-ISO 12944-2, C3阳极氧化 |
2 | 翼 | 1 | 钢 | 无电镀镍。 |
3. | 弹簧 | 2 - 8 | 弹簧钢 | 预应力 |
4 | 结束帽 | 2 | 铝 | 环氧树脂涂层 |
致动器 大小 |
3830 | 3831 | ||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
一个 | 一个´ | B | C | D | E | F | 我 | |||||||||||||||||||
10 | One hundred. | 76 | 56 | 33 | 23 | 9 | 6 | |||||||||||||||||||
20. | 145 | 163 | 96 | 76 | 48 | 34 | 9 | 6 | ||||||||||||||||||
40 | 158 | 195 | 115 | 91 | 56 | 45 | 9 | 6 | ||||||||||||||||||
80 | 177 | 217 | 137 | 111 | 66 | 55 | 12 | 12、5 | ||||||||||||||||||
130 | 196 | 258 | 147 | 122 | 71 | 60 | 15 | 8 | ||||||||||||||||||
200 | 225 | 299 | 165 | 135年,5 | 78 | 70 | 15 | 10 | ||||||||||||||||||
300 | 273 | 348年,5 | 182 | 152年,5 | 86 | 80 | 16 | 12 | ||||||||||||||||||
500 | 304 | 397 | 199 | 173 | 96 | 85 | 17 | 15 | ||||||||||||||||||
850 | 372 | 473 | 221 | 191年,5 | 106 | 98 | 15 | 15 | ||||||||||||||||||
1200 | 439 | 560 | 249 | 212年,5 | 116 | 114 | 16 | 15 | ||||||||||||||||||
1750 | 461 | 601 | 280 | 242年,5 | 131 | 130 | 16 | 15 | ||||||||||||||||||
2100 | 504 | 698 | 313 | 276年,5 | 148 | 147 | 16 | 15 | ||||||||||||||||||
2500 | 518 | 738 | 383 | 356 | 177年,5 | 176年,5 | 16 | 15 | ||||||||||||||||||
4000 | 630 | 940 | 434 | 415 | 213 | 201 | 16 | 15 | ||||||||||||||||||
单位是毫米,单位是千克 |
致动器 大小 |
重量 | |||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
R | Ø年代 | ISO | ØL | MxV | ØT | X | U | 3830 | 3831 | |||||||||||||||||||
10 | 9 | 12、5 | F03 | 36 | M8x5 | - | - | 12 | 0, 64 | |||||||||||||||||||
20. | 11 | 14日,7 | F04 | 42 | M5x10 | 30. | 3. | 17 | 1,4 | 1, 54 | ||||||||||||||||||
40 | 11 | 14日,7 | F04 | 42 | M5x10 | 30. | 3. | 17 | 2、1 | 2、32 | ||||||||||||||||||
80 | 17 | 22日5 | F05/07 | 50 | M6x10 | 55 | 3. | 19 | 3. | 3, 65 | ||||||||||||||||||
130 | 17 | 22日5 | F05/07 | 70 | M6x10 | 55 | 3. | 22 | 3、8 | 4、8 | ||||||||||||||||||
200 | 17 | 22日5 | F07/10 | 70 | M10x16 | 55 | 3. | 23 | 5,6 | 7、3 | ||||||||||||||||||
300 | 22 | 28日,5 | F07/10 | 70 | M8x14 | 70 | 3. | 29 | 8、5 | 10、8 | ||||||||||||||||||
500 | 22 | 28日,5 | F10 | 102 | M10x16 | 70 | 3. | 32 | 11、21 | 15日,36 | ||||||||||||||||||
850 | 27 | 36岁,5 | F10/12 | 102 | M10x17 | 85 | 3. | 40 | 16日9 | 22日2 | ||||||||||||||||||
1200 | 36 | 48岁的5 | F10/14 | 102 | M10x17 | One hundred. | 4 | 49 | 25日8 | 34岁,3 | ||||||||||||||||||
1750 | 36 | 48岁的5 | F14 | 140 | M16x26 | One hundred. | 4 | 50 | 32岁,5 | 46 | ||||||||||||||||||
2100 | 46 | 60岁,2 | F16 | 165 | M20x26 | 130 | 4 | 50 | 49岁,7 | 68 | ||||||||||||||||||
2500 | 46 | 60岁,2 | F16 | 165 | M20x29 | 130 | 4 | 58 | 69年,6 | 99年,9 | ||||||||||||||||||
4000 | 55 | 72年,5 | F16/25 | 165 | M20x30 | 200 | 4 | 60 | 129年,4 | 182年,9 |
||||||||||||||||||
单位是毫米,单位是千克 |
致动器具有线性扭矩曲线。三点控制的活塞,为低摩擦之间的身体和活塞。安装孔符合ISO 5211和DIN 3337,用于阀门的标准化安装。带有行程长度(5°)可调螺钉的端盖。作为标准的机制终点。活塞力通过旋转轴传递到阀杆(90°+ 1°-0,5°)。执行机构顶部和电磁阀连接符合NAMUR (VDE/VDI 3845)。
执行器Actreg AT 3831单作用:
执行机构提供了一个标准的弹簧关闭功能。如果需要弹簧开启功能,在订购时必须说明。
压力: | 供应压力最大8巴(e)。根据要求提供更高的压力。 |
温度: | -30°C + 100°C。其他范围的要求。 |
操作中: | 空气或惰性气体,纯度至少40微米。 |
(无雾润滑要求)。油或水。 |
致动器 | 压力(bar) | |||||
---|---|---|---|---|---|---|
3. | 4 | 5 | 6 | 7 | 8 | |
在3830 - 10 | 6 | 9 | 11 | 12 | 13 | 14 |
在3830 - 20 | 9、7 |
13 | 16日,2 | 19日,5 | 23 | 26 |
在3830 - 40 | 20日,3 | 27日,1 | 33岁的9 | 41 | 47 | 54 |
在3830 - 80 | 38岁的5 | 51岁,3 | 64年,1 | 77 | 90 | 103 |
在3830 - 130 | 59岁的1 | 78年,7 | 98年,4 | 118 | 138 | 157 |
在3830 - 200 | 88 | 117 | 146 | 175 | 205 | 234 |
在3830 - 300 | 145 | 194 | 242 | 291 | 339 | 388 |
在3830 - 500 | 217 | 289 | 361 | 433 | 505 | 577 |
在3830 - 850 | 359 | 479 | 598 | 718 | 837 | 957 |
在3830 - 1200 | 519 | 692 | 865 | 1038 | 1211 | 1384 |
在3830 - 1750 | 707 | 942 | 1178 | 1413 | 1649 | 1884 |
在3830 - 2100 | 1086 | 1448 | 1810 | 2172 | 2534 | 2896 |
在3830 - 2500 | 1730 | 2307 | 2884 | 3461 | 4038 | 4614 |
在3830 - 4000 | 2408 | 3210 | 4013 | 4816 | 5618 | 6421 |
致动器 | 在8巴的ADA/ASR运行时间 | Cylindervolume在升 | ||||||
---|---|---|---|---|---|---|---|---|
开放 | 关闭 | 开放 | 关闭 | |||||
10 | 0, 03 | 0, 07年 | 0035年 | 0028年 | ||||
20. | 0 04/0 12 | 0, 09/0, 18岁 | 0, 13 | 0, 09年 | ||||
40 | 0 08/0 2 | 0, 08/0, 29岁 | 0, 27 | 0, 23 | ||||
80 | 0, 11/0, 27岁 | 0, 1/0, 4 | 0, 64 | 0, 47 | ||||
130 | 0, 15/0, 32 | 0 15/0 5 | 0, 77 | 0, 76 | ||||
200 | 0 15/0 5 | 0 22/0 6 | 1日19 | 1,2 | ||||
300 | 0, 3/0, 7 | 0 4/0 85人 | 96 | 73 | ||||
500 | 0, 4/0, 9 | 0, 5/1, 1 | 2, 95 | 2, 74 | ||||
850 | 0,8 / 2, 2 | 0 9 / 2 6 | 4、7 | 3, 86 | ||||
1200 | 1、2 / 2、3 | 1, 5 / 2, 8 | 95 | 4, 64 | ||||
1750 | 1、8 / 2、8 | 2 / 3、2 | 9、8 | 9、3 | ||||
2100 | 2、3、3、3 | 2,6 / 3 7 | 11、6 | 10、2 | ||||
2500 | 2、8 / 3、8 | 3, 1 / 4, 2 | 32 | 25 | ||||
4000 | 3 / 4, 3 | 3、5/5 | 33岁的2 | 27日,5 | ||||
当前的空气消耗量是通过将上述气缸体积乘以可用操作压力(单位为巴)得到的。 |
致动器尺寸 | 10 | 20. | 40 | 80 | 130 | 200 | 300 | 500 | 850 | 1200 | 2100 | 2500 | 4000 | |
球阀 | ||||||||||||||
在3502 - 3552 | DN | 8-25 | 25-32 | 40 - 50 | 65 | 80 | 100 - 150 | 200 | 200 | |||||
在3533 - 3534 a | DN | 10 - 15 | 20 - 25 | 32 | 40 | |||||||||
在3535年一个 | DN | 15 - 25 | 32-50 | 65 | ||||||||||
在3580 - 3587 | DN | 15 |
20. | 批准 | 50 | 65 | 80 | 100 - 125 | 150 | 200 | 250 | 300 | ||
蝴蝶 | ||||||||||||||
在2282 | DN | 80 | 100 - 125 | 150 - 200 | 250 | 300 | 350 | 400 | 500 | |||||
从视频Dp 10条 | ||||||||||||||
在2310 - 2344 | DN | 50 - 125 | 150 | 200 | 250 - 350 | 400 | 5 - 600 | 700 | 800 | |||||
从视频Dp 10条 |
配件
在开始装配或拆卸前,执行机构应通过电气和气动方式断开。执行器应安装均匀的间隔距离。
备件
修理包包括必要的软零件。
货号。,系列不。,最大允许工作压力。
制造商
ce标志
例如:3830 - 40 | ||
在3830 | 40 | |
Fig. nr | 大小 |
