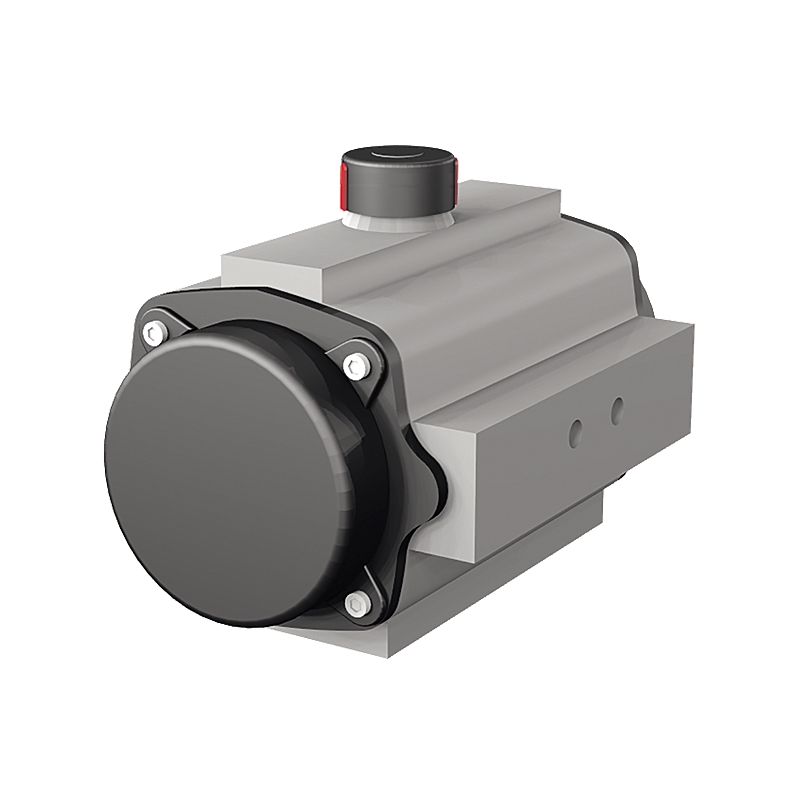

气动单作用执行机构的开关和控制球阀和蝶阀或90°旋转是必需的。
扭矩 | 10 nm到3145 |
---|---|
开车 | 气动/春天 |
适合的文章 | AT3502,AT3507,AT3533S,AT3534,AT3582,AT3585,AT3590,AT3590,AT2282,在2310-2319 |
文章编号 | 表现 | 扭矩(Nm)空气启动 | 扭矩(Nm)气止 | 扭矩(Nm)弹簧启动 | 扭矩(Nm)弹簧停止 | 连接到阀门ISO 5211 | 量 |
---|---|---|---|---|---|---|---|
在3831 - 20 | 气动双人作用 | 14 | 10 | 11 | 7 | F03/05 9毫米 | |
在3831-40 | 气动双人作用 | 26 | 17 | 28 | 17 | F05,14毫米 | |
在3831-80 | 气动双人作用 | 51 | 37 | 47 | 30. | F05/07 17毫米 | |
在3831 - 130 | 气动双人作用 | 80 | 64 | 64 | 45 | F05/07 17毫米 | |
在3831 - 200 | 气动双人作用 | 113 | 84. | 107 | 73. | F07 / 10,17 mm | |
在3831 - 300 | 气动双人作用 | 190 | 126 | 193. | 119 | F07/10 22毫米 | |
在3831 - 500 | 气动双人作用 | 283 | 205 | 268 | 177 | F10 22毫米 | |
在3831 - 850 | 气动双人作用 | 488 | 367 | 412 | 271 | F10 / 12,27 mm | |
在3831-1200 | 气动双人作用 | 698 | 502 | 631 | 400 | F10/14 36毫米 | |
在3831 - 1750 | 气动双人作用 | 877 | 578 | 983 | 631 | F14 36毫米 | |
在3831-2100 | 气动双人作用 | 1276 | 825 | 1347 | 896 | F16, 46毫米 | |
在3831 - 2500 | 气动双人作用 | 2454 | 1861年 | 1882年 | 1184 | F16, 46毫米 | |
在3831 - 4000 | 气动双人作用 | 3312 | 2142 | 3145 | 1796 | F16, 55毫米 |
电磁阀连接和执行器顶部ACC。到VDE / VDI 3845(NAMUR)。
安装法兰和阀杆直角钻孔acc。符合ISO 5211和DIN 3337。
ce标志
执行器满足PED,AFS 1999:4§8,压力设备指令和机器指令,MD 2006/42 / EG和ATEX 94/9 / EC的需求。
根据PED 97/23/EC的要求,尺寸为10至300的驱动器被分类为SEP类。
尺寸为500到4000的执行机构被归类为第一类。
所有actregs气动执行器都被分类为潜在的爆炸性环境,如第II类第2类,适用于根据指令94/9 / CE(ATEX)附件VIII的区域1,2,21和22。
德国劳埃德船级社证书(GL)。劳埃德船级社可以作为一种选择。
细节 | 没有 | 材料 | 表面处理 | |
---|---|---|---|---|
1 | 身体 | 1 | 铝 | 根据EN-ISO 12944-2的阳极氧化C3 |
2 | 翼 | 1 | 碳钢 | 电镀镀镍。 |
3. | 泉水 | 2 - 8 | 钢 | 预应力 |
4 | 结束帽 | 2 | 铝 | 环氧涂层 |

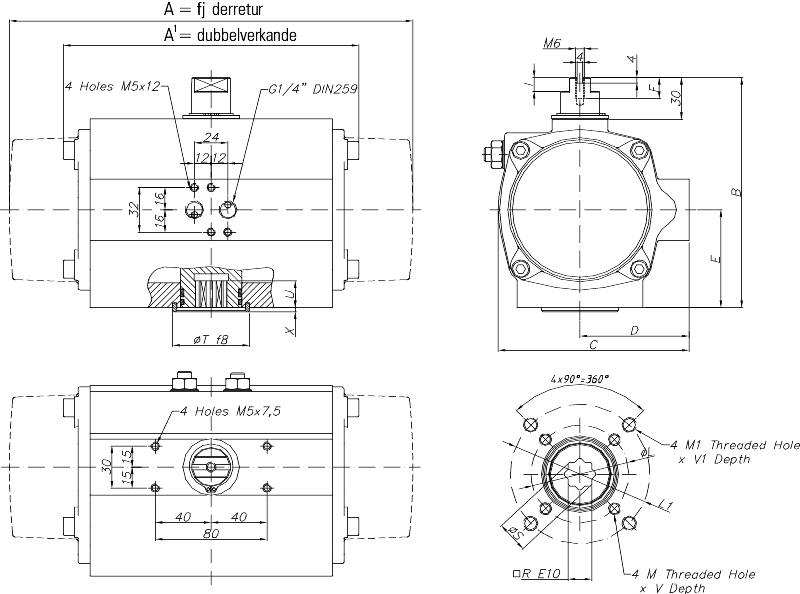

执行器 大小 |
3830. | 3831. | ||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
一个 | 一个´ | B | C | D | E | F | 我 | |||||||||||||||||||
10 | One hundred. | 76. | 56 | 33 | 23 | 9 | 6 | |||||||||||||||||||
20. | 145 | 163 | 96. | 76. | 48 | 34 | 9 | 6 | ||||||||||||||||||
40 | 158 | 195 | 115 | 91. | 56 | 45 | 9 | 6 | ||||||||||||||||||
80 | 177 | 217 | 137 | 111 | 66 | 55 | 12 | 12,5. | ||||||||||||||||||
130 | 196. | 258 | 147 | 122 | 71. | 60 | 15 | 8 | ||||||||||||||||||
200 | 225 | 299 | 165 | 135年,5 | 78. | 70 | 15 | 10 | ||||||||||||||||||
300 | 273 | 348,5. | 182. | 152年,5 | 86. | 80 | 16 | 12 | ||||||||||||||||||
500 | 304 | 397 | 199. | 173 | 96. | 85. | 17 | 15 | ||||||||||||||||||
850 | 372 | 473 | 221 | 191年,5 | 106 | 98. | 15 | 15 | ||||||||||||||||||
1200. | 439 | 560 | 249 | 212年,5 | 116 | 114 | 16 | 15 | ||||||||||||||||||
1750. | 461 | 601 | 280 | 242年,5 | 131 | 130 | 16 | 15 | ||||||||||||||||||
2100 | 504 | 698 | 313 | 276年,5 | 148 | 147 | 16 | 15 | ||||||||||||||||||
2500 | 518 | 738 | 383 | 356 | 177,5 | 176年,5 | 16 | 15 | ||||||||||||||||||
4000 | 630 | 940 | 434 | 415 | 213 | 201 | 16 | 15 | ||||||||||||||||||
单位是毫米,单位是千克 |
执行器 大小 |
重量 | |||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
R | Ø年代 | ISO | ØL | MXV. | ØT | X | U | 3830. | 3831. | |||||||||||||||||||
10 | 9 | 12,5. | F03 | 36 | M8x5 | - | - | 12 | 0, 64 | |||||||||||||||||||
20. | 11 | 14,7. | F04 | 42 | M5x10 | 30. | 3. | 17 | 1,4 | 1, 54 | ||||||||||||||||||
40 | 11 | 14,7. | F04 | 42 | M5x10 | 30. | 3. | 17 | 2、1 | 2、32 | ||||||||||||||||||
80 | 17 | 22,5 | F05 / 07. | 50 | M6x10 | 55 | 3. | 19 | 3. | 3, 65 | ||||||||||||||||||
130 | 17 | 22,5 | F05 / 07. | 70 | M6x10 | 55 | 3. | 22 | 3、8 | 4、8 | ||||||||||||||||||
200 | 17 | 22,5 | F07/10 | 70 | M10x16 | 55 | 3. | 23 | 5、6 | 7,3 | ||||||||||||||||||
300 | 22 | 28日,5 | F07/10 | 70 | M8X14 | 70 | 3. | 29 | 8,5 | 10,8 | ||||||||||||||||||
500 | 22 | 28日,5 | F10 | 102 | M10x16 | 70 | 3. | 32 | 11,21 | 15日,36 | ||||||||||||||||||
850 | 27 | 36,5. | F10/12 | 102 | M10x17. | 85. | 3. | 40 | 16日9 | 22,2 | ||||||||||||||||||
1200. | 36 | 48,5. | F10/14 | 102 | M10x17. | One hundred. | 4 | 49 | 25,8 | 34,3. | ||||||||||||||||||
1750. | 36 | 48,5. | F14 | 140 | M16x26 | One hundred. | 4 | 50 | 32岁,5 | 46 | ||||||||||||||||||
2100 | 46 | 60岁,2 | F16 | 165 | M20x26 | 130 | 4 | 50 | 49岁,7 | 68 | ||||||||||||||||||
2500 | 46 | 60岁,2 | F16 | 165 | M20x29 | 130 | 4 | 58 | 69,6. | 99年,9 | ||||||||||||||||||
4000 | 55 | 72年,5 | F16 / 25. | 165 | M20x30. | 200 | 4 | 60 | 129,4. | 182,9. |
||||||||||||||||||
单位是毫米,单位是千克 |
具有线性扭矩曲线的执行器。三点控制活塞,用于体内和活塞之间的低摩擦。根据ISO 5211和DIN 3337的安装孔,用于标准化安装到阀门。端盖具有可调节螺钉,用于行程长度(5°)。机械终点作为标准。活塞力通过旋转轴转移到阀杆(90°+ 1°-0.5°)。根据NAMUR(VDE / VDI 3845),执行器顶部和硬阀阀连接。
Contuators ActReg在3831单举行:
执行机构提供了一个标准的弹簧关闭功能。如果需要弹簧开启功能,在订购时必须说明。
压力: | 供应压力最大8巴(e)。需要更高的压力。 |
温度: | -30°C + 100°C。其他范围的要求。 |
策略中: | 空气或惰性气体,纯度至少40微米。 |
(无雾润滑要求)。油或水。 |
执行器 | 空气压力(bar) | |||||||
---|---|---|---|---|---|---|---|---|
标准弹簧组 | 6 | 7 | 8 | 春天的返回 | ||||
开始 | 停止 | 开始 | 停止 | 开始 | 停止 | 开始 | 停止 | |
在3831 - 20 | 14 | 10 | 17 | 13 | 20. | 17 | 11 | 7 |
在3831-40 |
26 | 17 | 33 | 24 | 40 | 30. | 28 | 17 |
在3831-80 | 51 | 37 | 64 | 50 | 77. | 63 | 47 | 30. |
在3831 - 130 | 80 | 64 | 99. | 84. | 119 | 103 | 64 | 45 |
在3831 - 200 | 113 | 84. | 142 | 113 | 172 | 143 | 107 | 73. |
在3831 - 300 | 190 | 126 | 238 | 175 | 287 | 223 | 193. | 119 |
在3831 - 500 | 283 | 205 | 355 | 277 | 427 | 349 | 268 | 177 |
在3831 - 850 | 488 | 367 | 607 | 487 | 727 | 607 | 412 | 271 |
在3831-1200 | 698 | 502 | 871 | 675 | 1044 | 848 | 631 | 400 |
在3831 - 1750 | 877 | 578 | 1113 | 813 | 1348 | 1049 | 983 | 631 |
在3831-2100 | 1276 | 825 | 1638. | 1187 | 2000 | 1549. | 1347 | 896 |
在3831 - 2500 | 2454 | 1861年 | 3031 | 2438 | 3608 | 3015 | 1882年 | 1184 |
在3831 - 4000 | 3312 | 2142 | 4115 | 2945 | 4423 | 3254 | 3145 | 1769年 |
执行器 | S中的工作时间。在8巴ada / asr | 气缸容积(升) | |||||
---|---|---|---|---|---|---|---|
开放 | 关闭 | 开放 | 关闭 | ||||
10 | 0, 03 | 0, 07年 | 0035年 | 0028年 | |||
20. | 0 04/0 12 | 0, 09/0, 18岁 | 0, 13 | 0, 09年 | |||
40 | 0,08 / 0,2 | 0, 08/0, 29岁 | 0, 27 | 0, 23 | |||
80 | 0,11 / 0,27 | 0, 1/0, 4 | 0, 64 | 0, 47 | |||
130 | 0, 15/0, 32 | 0,15 / 0.5 | 0, 77 | 0, 76 | |||
200 | 0,15 / 0.5 | 0,22 / 0,6 | 1日19 | 1,2 | |||
300 | 0, 3/0, 7 | 0 4/0 85人 | 96 | 73 | |||
500 | 0, 4/0, 9 | 0, 5/1, 1 | 2, 95 | 2, 74 | |||
850 | 0,8 / 2, 2 | 0 9 / 2 6 | 4、7 | 3,86 | |||
1200. | 1,2 / 2,3 | 1,5 / 2,8 | 95 | 4,64 | |||
1750. | 1、8 / 2、8 | 2 / 3、2 | 9,8 | 9,3 | |||
2100 | 2、3、3、3 | 2,6 / 3 7 | 11,6 | 10,2 | |||
2500 | 2,8 / 3,8 | 3, 1 / 4, 2 | 32 | 25 | |||
4000 | 3 / 4, 3 | 3、5/5 | 33,2. | 27日,5 | |||
执行器大小 | 20. | 40 | 80 | 130 | 200 | 300 | 500 | 850 | 1200. | 1750. | 2100 | 2500 | 4000 | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
球阀 | ||||||||||||||||||||||||||||
在3502-3552 | DN | 8-20 | 25 | 32-40 | 50 | 65 | 80 | 100 - 125 | 150 - 250 | |||||||||||||||||||
在3533 - 3534 a | DN | 10-15 | 20. | 25-32 | 40 - 50 | 65 | 80-100 | |||||||||||||||||||||
在3582 - 3585 | DN | 15 - 20 | 25-32 | 40 | 50 - 65 | 80 | One hundred. | 125 |
150 | 200 | 250 | 300 | ||||||||||||||||
蝴蝶 | ||||||||||||||||||||||||||||
在2282 | DN | 80-100 | 125 | 150-200 | 250 | 300 | 350 | |||||||||||||||||||||
从视频Dp 10条 | ||||||||||||||||||||||||||||
在2310 - 2344 | DN | 50 - 65 | 80 | One hundred. | 125-150 | 200 | 250-300. | 350-400. | 450 | 500 | 600-700. | |||||||||||||||||
从视频Dp 10条 | ||||||||||||||||||||||||||||
尺寸是通用的,并基于可用的操作压力6巴。该表没有考虑到业务条件的变化。条件可能会影响扭矩。异常操作条件的尺寸可根据需要获得。这也适用于AT 3810。 |
配件
执行器应在组装或废弃物之前电气和气动断开连接。致动器应安装均匀的间隔距离。
备件
修理包包括必要的软零件。
物品编号,系列号,最大允许操作压力。
制造商
ce标志
示例:在3830-40 / 3831-40 | ||
在3831 | 40 | |
图。NR. | 大小 |
