气动单作用执行机构,用于开关和控制球阀,蝶阀或90°旋转是必需的。
转矩 | 1 - 6600纳米 |
---|---|
开车 | 气动弹簧 |
适合的文章 | at 3502, at 3507, at 3533, at 3534, at 3582, at 3585, at 3590, at 2282, at 2310-2319 |
货号 | 性能 | 转矩(Nm)开始 | 转矩(Nm)结束 | 用于连接阀门ISO 5211 | 量 |
---|---|---|---|---|---|
在3841 - 3 | 气动单作用 | 10日,3 | 8、7 | F03/05 11毫米 | |
在3841 - 5 | 气动单作用 | 20日,9 | 17日,5 | F03/05/07 14毫米 | |
在3841 - 7 | 气动单作用 | 50岁,8 | 42岁的4 | F05/07 17毫米 | |
在3841 - 8 | 气动单作用 | 81年,3 | 65年,5 | F07 17毫米 | |
在3841 - 9 | 气动单作用 | 104 | 93年,8 | F07/10 22毫米 | |
在3841 - 10 | 气动单作用 | 164 | 143 | F10 22毫米 | |
在3841 - 12 | 气动单作用 | 238 | 204 | F10 27毫米 | |
在3841 - 14 | 气动单作用 | 588 | 478 | F12, 27毫米 | |
在3841 - 15 | 气动单作用 | 1002 | 787 | F14 36毫米 | |
3841 - 16 | 气动单作用 | 1321 | 1081 | F14 36毫米 |
UEC.22阀门执行器,气动,带羽毛复位的两个位置。

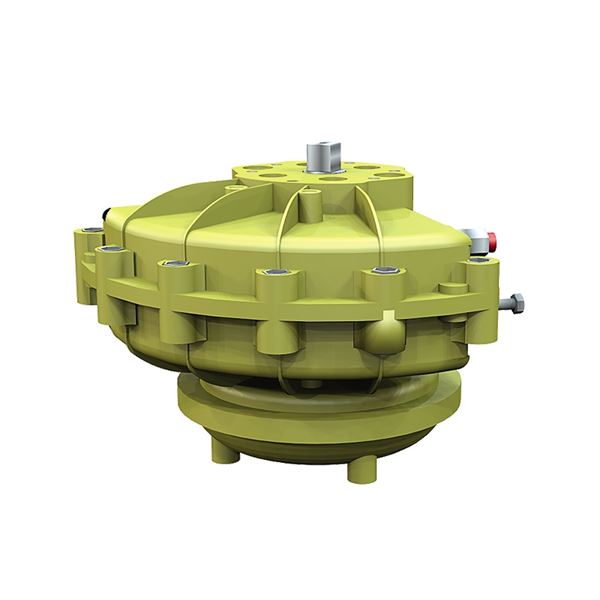

执行器AT3841气动,单作用开关和控制球阀和蝶阀或90°旋转是必需的。
电磁阀连接和执行机构顶部acc。到VDE/VDI 3845 (NAMUR),适配器是必需的。
安装法兰和阀杆直角钻孔acc。到ISO 5211和DIN 3337,适配器是必需的。
ce标志
执行器满足机器指令MD 2006/42/EC和ATEX 94/9/EC的要求。
所有的Kinetrol气动执行器分类用于潜在的爆炸性环境II类2类,适用于区域1,2,21和22按照指令94/9/CE (ATEX)附件VIII。
细节 | 数量 | 材料 | 表面处理 | |
---|---|---|---|---|
1 | 身体 | 1 | 执行器0-7 ZL16-BSEN1774:1998,更大的铝LM24 | 环氧阳极化C4,符合EN-ISO 12944-2 |
2 | 翼 | 1 | 不锈钢 | |
3. | 弹簧 | 1 | 弹簧钢,Ur型 | 预应力 |
致动器3841 - |
||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
3. | 5 | 7 | 8 | 9 | 10 | 12 | 14 | 15 | 16 | 18 | 20. | |||||||||||||
∅D | 107 | 118 | 152 | 174 | 200 | 206 | 258 | 258 | 400 | 525 | 524 | 524 | ||||||||||||
E | 102 | 117 | 182 | 197 | 218 | 285 | 293 | 337 | 503 | 486 | 672 | 1132 | ||||||||||||
重量 | 2, 08年 | 2, 63 | 7日,26日 | 7日23 | 10日,3 | 14、5 | 27日,95年 | 71年,25 | 105 | 123 | 240 | 479 | ||||||||||||
单位是毫米,单位是千克 |
该执行器只有一个可动部件,这就要求具有出色的操作可靠性。行程长度只需借助执行器侧面的止动螺钉进行调整。所有执行机构都是在保证400万次操作的工厂进行的功能和密性测试。执行机构是模块化的,可以配置限位开关箱、位置、阀门定位器和电磁阀。
安装孔符合ISO 5211和DIN 3337,用于阀门上的标准化安装。
床头板与可调节螺钉的行程长度(5-10°)。
执行机构在3841单作用:
该执行器作为标准的弹簧关闭功能交付。如果要求弹簧开启功能,则必须在订购时指定。
压力: | 供应压力最大8巴(e)。根据要求提供更高的压力。 |
温度: | -20°C + 80°C。其他范围的要求。 |
策略中: | 空气或惰性气体,纯度至少40微米。 |
(无雾润滑要求)。油或水。 |
致动器 | 空气压力(bar) | |||||||
---|---|---|---|---|---|---|---|---|
标准弹簧组 | 3,5 | 4、5 | 5、5 | 春天的返回 | ||||
开始 | 停止 | 开始 | 停止 | 开始 | 停止 | 和空气一样 | 停止 | |
在3831 - 1 | 1、5 | 0,9 | 1,9 | 1、5 | 2,3 | 1, 8 | ||
在3831 - 2 |
3, 0 | 1,4 | 3、8 | 2,4 | 4、7 | 3、7 | ||
在3831 - 3 | 6、3 | 4、1 | 8、1 | 6、4 | 10日,3 | 8、7 | ||
在3831 - 5 | 13日0 | 8、5 | 16日,4 | 13日0 | 20日,9 | 17日,5 | ||
在3831 - 7 | 30日,5 | 19日8 | 40岁,7 | 30日,5 | 50岁,8 | 42岁的4 | ||
在3831 - 8 | 52岁的7 | 36岁,8 | 67年,2 | 51岁,4 | 81年,3 | 65年,5 | ||
在3831 - 9 | 61年0 | 50岁,3 | 81年,9 | 71年,2 | 104年0 | 93年,8 | ||
在3831 - 10 | 107 | 78 | 136 | 114 | 164 | 143 | ||
在3831 - 12 | 145 | 111 | 191 | 158 | 238 | 204 | ||
在3831 - 14 | 374 | 249 | 479 | 367 | 588 | 478 | ||
在3831 - 15 | - | - | 835 | 595 | 1002 | 787 | ||
3831 - 16 | 864 | 576 | 1097 | 832 | 1321 | 1081 | ||
在3831 - 18 | 1875 | 1250 | 2426 | 1840 | 2954 | 2417 | ||
在3831 - 20 | - | - | 4514 | 3423 | 5456 | 4464 | ||
在3831 - 30 | - | - | 6771 | 5134 | 8184 | 6696 |
致动器尺寸 | 操作时间/消耗5,5巴 | ||||
---|---|---|---|---|---|
3840 - | 时间间隔,以秒为单位 | 空气消耗量 | |||
0 | - | 0021年 | |||
1 | - | 0141年 | |||
2 | - | 0276年 | |||
3. | 0, 12 | 0550年 | |||
5 | 0, 19 | 0995年 | |||
7 | 0, 32 | 2,69 | |||
8 | 0, 48 | 4、16 | |||
9 | 0, 66 | 71 | |||
10 | 0, 89 | 9、15 | |||
12 | 1,3 | 12日4 | |||
14 | 3, 0 | 27日9 | |||
15 | 5、4 | 52岁的1 | |||
16 | - | 72年0 | |||
18 | - | 337年,9 | |||
20. | 337年,9 | ||||
30. | 506年,8 | ||||
要计算阀门扭矩所需的准确时间,请联系Armatec。 |
致动器尺寸 | 5 | 7 | 8 | 9 | 10 | 12 | 14 | 15 | 16 | 18 | 20. | |
球阀 | ||||||||||||
在3502 | DN | 汽车销售 | 32-50 | 65 | 80 | One hundred. | 125 - 150 | 200 | ||||
在3507 | DN | 8-20 | 32-40 | 50 | 65 | 80 - 100 | 200 | |||||
在3582年,3585年 | DN | 15 - 20 | 批准 | 50 - 65 | 80 | One hundred. | 125 - 150 | |||||
在3582 ht 3585 ht | DN | 15 |
20 - 40 | 50 | 65 | 80 | 100 - 125 | 150 | ||||
蝴蝶 | ||||||||||||
在2282 | DN | 80 - 100 | 125 | 150 - 250 | 300 | 350 | 400 | 500 | ||||
在2310 - 2344 | DN | 50 - 65 | 80 - 100 | 125 | 150 | 200 | 250 - 300 | 350 - 400 |
450 - 500 | 600 - 700 | ||
配件
在开始装配或拆卸前,执行机构应通过电气和气动方式断开。执行器应安装均匀的间隔距离。
备件
修理包包括必要的软零件。
产品编号,系列编号,最大允许操作压力。
生产厂家,生产年限。
ce标记、Ex标记包括等级。
例如:3841 - 5 | ||
在3841 | 5 | |
Fig. nr | 大小 |
