电动执行器用于球阀、蝶阀或需要90°旋转的地方的开关或控制。
| 转矩 | 100 Nm至800 Nm |
|---|---|
| 电力供应 | 电动230V, 3x400V或24VDC |
| 阀门 | at 3502, at 3507, at 3533, at 3534, at 3542, at 3547, at 3582, at 3585, at 3590, at 2282, at 2310-2319, at 2270 b |
| 货号 | 性能 | 控制信号/沟通 | 转矩(Nm) | 电力供应 | 操作时间(年代) | 量 |
|---|---|---|---|---|---|---|
| 在3941 - 10 | 电动开/关 | 开/关 | One hundred. | 230 v | 30. | |
| 在3941 - 10 - pos | 电调制，电定位 | 4-20mA, 0-10v, modbus, profibus | One hundred. | 230 v | 30. | |
| 在3941 - 10 - 24 vdc | 电动开/关 | 开/关 | One hundred. | 24伏直流电 | 30. | |
| 在3941 - 10 - pos24vdc | 电调制，电定位 | 4-20mA, 0-10v, modbus, profibus | One hundred. | 24伏直流电 | 30. | |
| 在3941 - 10 - 400 v | 电动开/关 | 开/关 | One hundred. | 3 x400v | 30. | |
| 在3941 - 10 - pos400v | 电调制，电定位 | 4-20mA, 0-10v, modbus, profibus | One hundred. | 3 x400v | 30. | |
| 在3941 - 15 | 电动开/关 | 开/关 | 150 | 230 v | 30. | |
| 在3941 - 15 - pos | 电调制，电定位 | 4-20mA, 0-10v, modbus, profibus | 150 | 230 v | 30. | |
| 在3941 - 15 - 24 vdc | 电动开/关 | 开/关 | 150 | 24伏直流电 | 30. | |
| 在3941 - 15 - pos24vdc | 电调制，电定位 | 4-20mA, 0-10v, modbus, profibus | 150 | 24伏直流电 | 30. | |
| 在3941 - 15 - 400 v | 电动开/关 | 开/关 | 150 | 3 x400v | 30. | |
| 在3941 - 15 - pos400v | 电调制，电定位 | 4-20mA, 0-10v, modbus, profibus | 150 | 3 x400v | 30. | |
| 在3941 - 25 | 电动开/关 | 开/关 | 250 | 230 v | 30. | |
| 在3941 - 25 - pos | 电调制，电定位 | 4-20mA, 0-10v, modbus, profibus | 250 | 230 v | 30. | |
| 3941 - 25 - 24 vdc | 电动开/关 | 开/关 | 250 | 24伏直流电 | 30. | |
| 3941 - 25 pos24vdc | 电调制，电定位 | 4-20mA, 0-10v, modbus, profibus | 250 | 24伏直流电 | 30. | |
| 在3941 - 25 - 400 v | 电动开/关 | 开/关 | 250 | 3 x400v | 30. | |
| 3941 - 25 pos400v | 电调制，电定位 | 4-20mA, 0-10v, modbus, profibus | 250 | 3 x400v | 30. | |
| 在3941 - 50 | 电动开/关 | 开/关 | 500 | 230 v | 60 | |
| 在3941 - 50 - pos | 电调制，电定位 | 4-20mA, 0-10v, modbus, profibus | 500 | 230 v | 60 | |
| 3941 - 50 - 400 v | 电动开/关 | 开/关 | 500 | 3 x400v | 60 | |
| 在3941 - 50 - pos400v | 电调制，电定位 | 4-20mA, 0-10v, modbus, profibus | 500 | 3 x400v | 60 | |
| 在3941 - 80 | 电动开/关 | 开/关 | 800 | 230 v | 60 | |
| 3941 - 80 - pos | 电调制，电定位 | 4-20mA, 0-10v, modbus, profibus | 800 | 230 v | 60 | |
| 在3941 - 80 - 400 v | 电动开/关 | 开/关 | 800 | 400 v | 60 | |
| 在3941 - 80 pos400v | 电调制，电定位 | 4-20mA, 0-10v, modbus, profibus | 800 | 3 x400v | 60 |
阀门执行机构，电动，二位，无弹簧复位

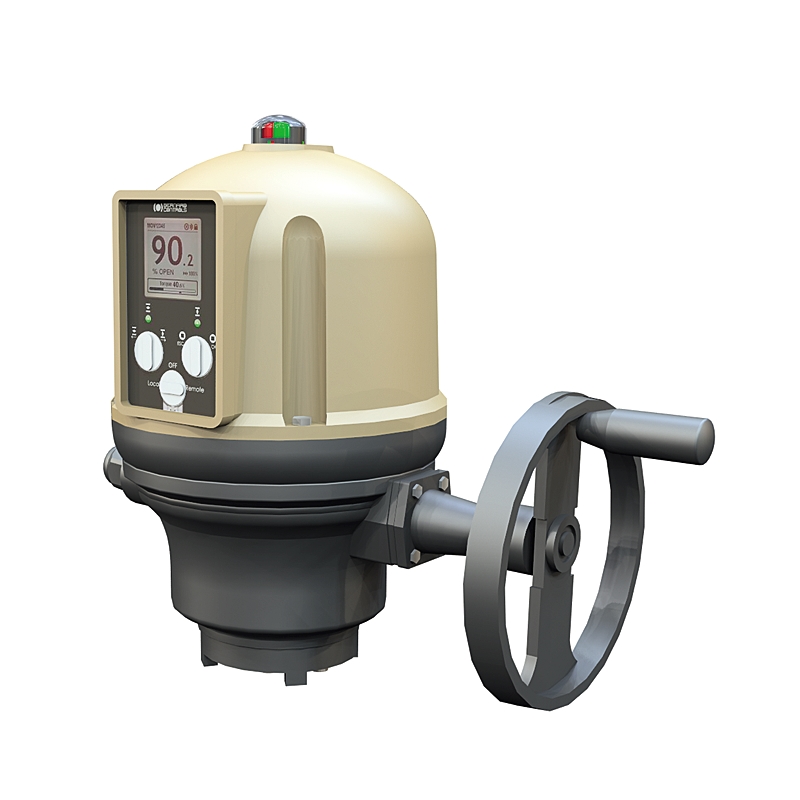

致动器伯纳德电气在3900为90°。球阀、蝶阀和旋塞阀的操作。
ce标志
EC指令2004/108/EC, 2006 /95 /EC，符合EN 61000-6-4, EN 61000-6-2, EN 60034-1和EN 60529。
IP 67级。
| 细节 | 材料 | 表面处理 | |
|---|---|---|---|
| 1 | 身体 | 铝 | 环氧涂料RAL 2010 |
| 2 | 封面 | 铝 | 环氧涂料RAL 2010 |
| 3. | 驱动轴 | 钢 | 未经处理的 |

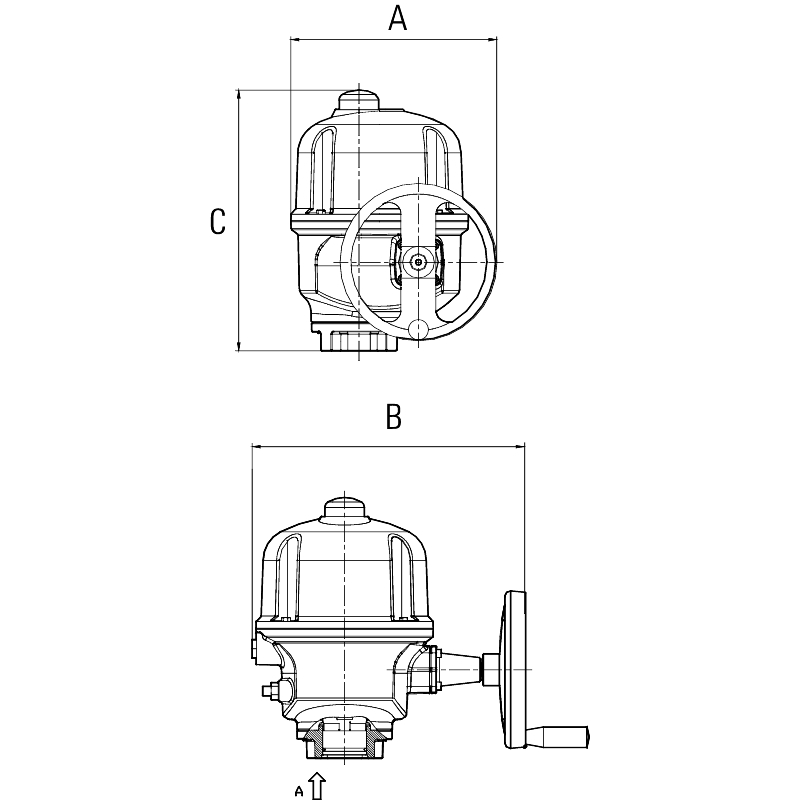

| 执行机构/ Fig nr | 标准驱动套接字 | 一个 | B | C | 重量 | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3941 - 10 | 185 | 225 | 290 | 10 | ||||||||||||||||||
| 3941 - 15 | 185 | 225 | 290 | 10 | ||||||||||||||||||
| 3941 - 25 | 225 | 315 | 320 | 13 | ||||||||||||||||||
| 3941 - 50 | 260 | 350 | 330 | 15 | ||||||||||||||||||
| 3941 - 80 | 260 | 350 | 330 | 15 | ||||||||||||||||||
| 测量单位为mm，重量单位为kg。可以买到不同的尺寸。 | ||||||||||||||||||||||
标准版
可逆执行机构在四种尺寸，0-90°运动，可通过凸轮，机械端停止和/或扭矩开关的组合调节。
该执行机构是一个紧凑的组合电机热过载保护和自锁，永久润滑蜗轮。标准手动应急操作和位置指示器。
执行机构的安装尺寸有关的配件是根据ISO 5211。
设计寿命为20,000个开/关周期或300,000个开始调制。根据EN 15714-2 A级和B级测试
| 标准的性能 | ||||
| 电动机的责任 | S4-30% ED. 12(开/关)，S4-50% ED. 12(定位/调制) | |||
| 附件 | IP68 | |||
| 温度 | -20°C + 60°C | |||
| 抗冷凝加热器 | 是的 | |||
| 过载保护 | 恒温器 | |||
永久润滑装置 |
齿轮 | |||
| 电缆条目 | 2 st.M20x1,5开/关，3个调节 | |||
| 结束位置开关 | 250 vac-5a / 48 vdc-2, 5 | |||
| 转矩 | 可以，250Nm及以上。 | |||
| 接线盒 | 8连接 | |||
在执行机构的所有工作过程中，必须断开电源。
执行机构必须按照接线图进行连接。
每个执行器必须由单个开关或继电器触点供电，最小16A，以防止执行器之间的交叉馈电。
在室外安装时，执行机构应采用顶罩保护，或选用防护等级为IP67的执行机构。
安装时应避免电机朝下。
用控制装置的手轮将阀门旋转到中心位置。请参阅设备顶部的指示。
总是连接加热器。
检查执行器是否将阀门转向所需的方向。
正确的限位开关(开启或关闭)应断开电机电流。
电缆入口必须至少符合设备的最低保护级别。
请参阅启动、存储和维护说明。
产品编号，制造商，序列号，电压和电流。
电机在交货时放置接线图。
| 例子 | |
| AT3941 | 10, 15, 25, 30, 50 och 80 |
|---|---|
| Fig.没有。 | 大小 |
| 例:3941-5(开/关，50 Nm, 230V) | |
| * 10、15、25 eller 50取决于扭矩100、150、250、500 eller 800 Nm | |
| * *选项(POS=定位器4-20mA eller 0-10V，或现场总线接触Armatec) |
