球阀，碳钢/ CPTFE孔的圆孔，带焊接端或用于执行器的螺纹和安装法兰。适合执行器。三件套结构，便于维修和维护。
| 尺寸范围 | dn 15到100 |
|---|---|
| PN. | 125年到64年 |
| 温度范围 | -10ºC ~ + 260ºC |
| 材料 | 碳钢 |
| 文章编号 | 身体材料 | DN | PN. | 温度(°C) | 连接 | 量 |
|---|---|---|---|---|---|---|
| 在3540 - 15 | 不锈钢 | 10 | 125 | 10 - 220 | 焊接 |
| 尺寸范围 | PN. | 温度范围 | 材料 |
|---|---|---|---|
DN 15 - 100 |
125 - 64 | -10 - 260ºc | 碳钢 |
截止阀主要用于:
——天然气和石油产品。
-温水和冷水，压缩空气。
-饱和蒸汽
PSB.1球阀

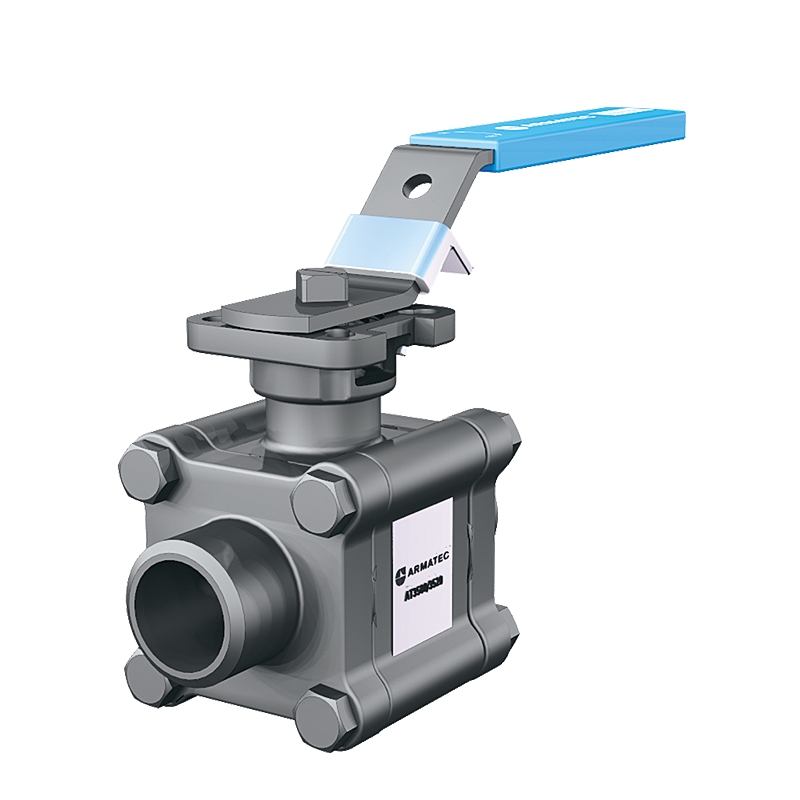

碳钢AT 3540球阀，缩小孔，焊接端部和不锈钢杠杆。CPTFE垫片箱。
球阀碳钢AT 3560…，带有小孔，螺纹和不锈钢杠杆。CPTFE垫片箱。
根据SS-ISO 5208进行测试。泄漏类A适用于该阀门类型。
阀门由Ta-Luft批准
证书SS-EN 10204，类型2.2和3.1，必须在订购时指定。
CE标记
这些阀门符合PED AFS 2016:1的要求，即压力设备指令，根据类别III，流体组1和2。dn25的尺寸满足AFS 2016:1 PED§8。
表面
对于身体和球，标准表面光洁度低于3.1μm。精细的表面处理请求。
在3540/3560 |
|||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 身体 | 碳钢 |
|||||||||||||
| 2 | 球 | 不锈钢 1.4401 |
|||||||||||||
| 3. | 阀杆 | 不锈钢 1.4401 |
|||||||||||||
| 4 | 身体垫圈 | PTFE. | |||||||||||||
| 5 | 阀座环* | 聚四氟乙烯,充斥 | |||||||||||||
| 6 | 茎密封 | 聚四氟乙烯,不可 | |||||||||||||
| 7 | 阀杆垫片 | 聚四氟乙烯,充斥 | |||||||||||||
| 8 | 定心环 | 聚四氟乙烯,不可 | |||||||||||||
| 不锈钢 | |||||||||||||||
| 9 | 最后一块 | 碳钢 1.0619 |
|||||||||||||
| 10 | 杆 | 不锈钢 | |||||||||||||
| *也可与玻璃填充聚四氟乙烯或PEEK。 | |||||||||||||||
| 压力和温度，在3540,3560处减少孔 | |||||||||
| 阀座材料 | DN 15-32 | DN 40 - 65 | DN 80 - 100 | ||||||
|---|---|---|---|---|---|---|---|---|---|
标准，CPTFE，碳填充PTFE 25% |
Max。工作压力棒(g) * | 125 (t≤50°c) | 100 (t≤80°c) | 70 (t≤80°c) | |||||
| Max。温度°C * * | 205 (P≤10 bar) | 205 (P≤10 bar) | 200 (P≤10 bar) | ||||||
偷看 |
Max。工作压力棒(g) * | 125 (t≤100°c) | 100（t≤100°C） | 70 (t≤100°c) | |||||
| Max。温度°C * * | 250 (P≤10 bar) | 245（p≤10bar） | 235（P≤10巴） | ||||||
聚四氟乙烯,glasfiberarmerad |
Max。工作压力棒(g) * | ||||||||
| Max。温度°C * * | |||||||||
压力和温度。应用标准。注意，上面的压力和温度没有关系。 *最大压力棒(g)至规定温度。 **最高温度°C至指定压力。 |
|||||||||
| 转矩 | ||||||||||||||||||||||||
| DN | 15 | 20. | 25 | 32 | 40 | 50 | 65 | 80 | 100. | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 纳米 | 9 | 11 | 12 | 19 | 28 | 37 | 52 | 68 | 100. | |||||||||||||||
以上扭矩适用于所有阀座材料，CPTFE, PEEK或玻璃填充聚四氟乙烯 |
||||||||||||||||||||||||
| kv值缩小和全内径 | |||||||||
| DN | 15 | 20. | 25 | 32 | 40 | 50 | 65 | 80 | 100. |
|---|---|---|---|---|---|---|---|---|---|
| KVS | 6, 9 | 12日,7 | 29日,2 | 48岁的2 | 73年,1 | 107年,5 | 215. | 275年,2 | 498,8 |

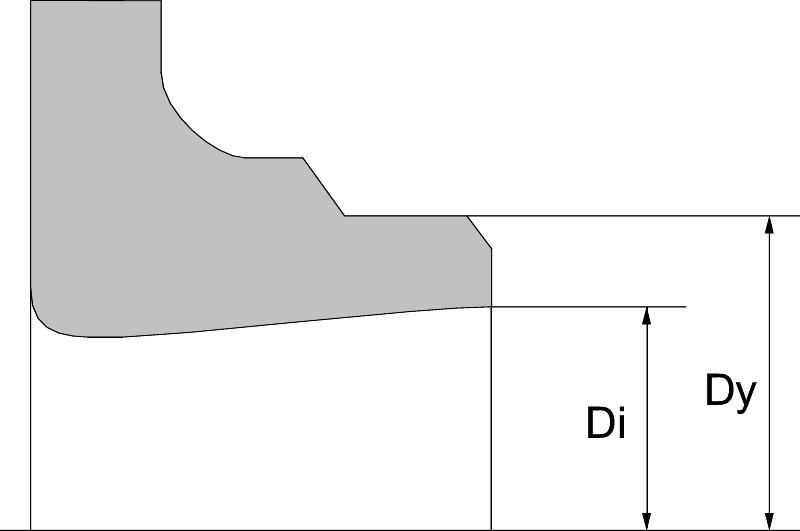

| AT 3540测量焊接端 | |||||||||
| DN | 15 | 20. | 25 | 32 | 40 | 50 | 65 | 80 | 100. |
|---|---|---|---|---|---|---|---|---|---|
| Dy | 21日7 | 27日,2 | 34 | 42岁的7 | 48岁的6 | 60,3 | 76年,6 | 88年,9 | 114年,3 |
| 迪 | 15,76 | 20,96 | 26,64. | 35岁,08年 | 94 | 52岁的51 | 69,7. | 81年,2 | 106年,3 |
| 材料厚度 | 2, 97 | 3、12 | 3, 68 | 3, 81 | 3, 83 | 3995年 | 3、45 | 3, 85 | 4 |
| 在3545测量BSP线程 | ||||||||||||||
| DN | 15 | 20. | 25 | 32 | 40 | 50 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| G | 1/2 | 3／4 | 1 | 1 1/4 | 1 1/2 | 2 | ||||||||
| E | 20,95 | 26日,44 | 33,25 | 41、91 | 47岁的8 | 59,61 | ||||||||
| K | 16日5 | 17日,5 | 20日,5 | 20日,5 | 24日5 | 25、5 | ||||||||
| W | 27 | 33 | 41 | 51 | 56 | 68 | ||||||||
| 线程数量 | 14 | 14 | 11 | 11 | 11 | 11 | ||||||||
测量在毫米。 |
||||||||||||||
可配置不同类型的执行器和限位开关。(参见单独的AT 3830, AT 3831, AT3840, AT3841, AT 3940, AT 3941, AT 3910, AT 3911)。也可以配置阀杆加长件和固定手柄(开启或关闭)。
其他可用的结束:
焊接端：
螺纹结束：
特殊的执行:
选项:
印章:
FS =防火安全
GF = 25%玻璃填充聚四氟乙烯
Peek = Peek-Material的座位
参见不同阀座的单独压力/温度图表。
Anslutningar:
ISO =焊接端ACC。ISO1127-1
《不扩散核武器条约》(NPT螺纹
为例:
AT 3540-25FS(防火执行)
AT 3540-25GF(玻璃填充聚四氟乙烯阀座)
3540-25PEEK (PEEK座位)
在3540-25SMS(焊接结束acc。SMS3008)
3560 - 25 -《不扩散核武器条约》(npt螺纹)
