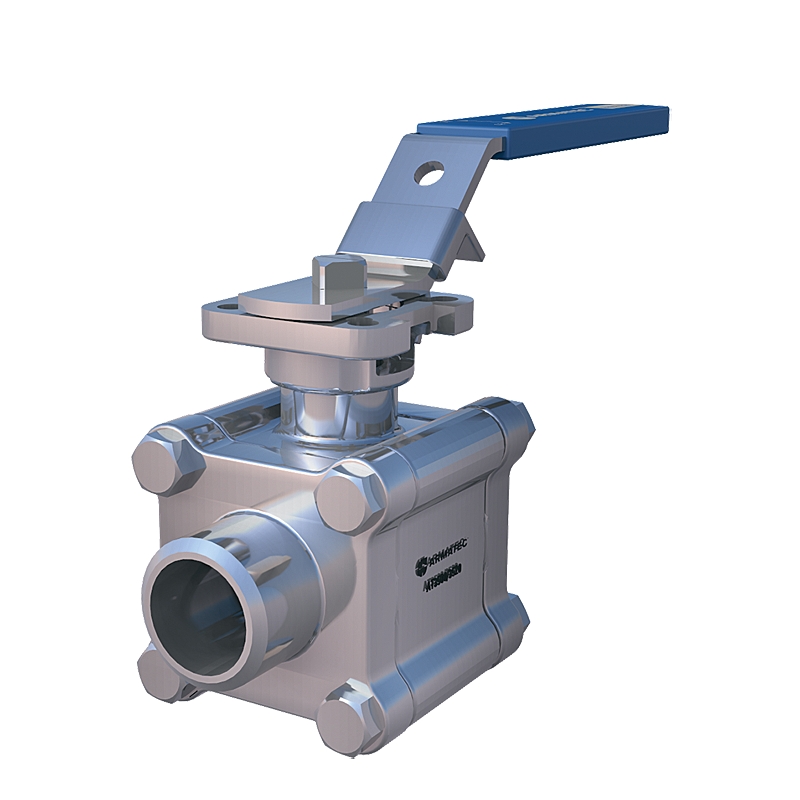

滚珠阀与不锈钢/ CPTFE的全孔,带焊接端或用于执行器的螺纹和安装法兰。适合执行器。三件套结构,便于维修和维护。
维度范围 | dn 8到100 |
---|---|
PN | 125到64. |
温度范围 | -30ºC至+260ºC |
材料 | 不锈钢 |
货号 | 基体材料 | DN. | PN | 温度(°C) | 联系 | 数量 |
---|---|---|---|---|---|---|
3505-10 | 不锈钢 | 10. | 125. | -30-220 | 焊接 |
维度范围 | PN | 温度范围 | 材料 |
---|---|---|---|
DN 8-100 |
125-64. | -30ºC至+260ºC | 不锈钢 |
截止阀主要用于:
- 腐蚀性溶液,酸和盐溶液
- 溶剂和醇
- LPG,天然气和石油产品。
- 温暖和冷水,压缩空气。
- 饱和蒸汽
PSB.1球阀
球阀不锈钢3505 ......,带全孔,焊接端和不锈钢杆。包装碳填充PTFE。
球阀不锈钢3525 ......,带全孔,螺纹和不锈钢杠杆。包装碳填充PTFE。
根据SS-ISO 5208进行测试。A级泄漏适用于这种阀门类型。
阀门通过TA-LUFT批准。
证书SS-EN 10204,1.2和3.1,必须在订购时指定。
ce标志
阀门符合PED的要求,AFS 2016:1 ACC。到III类第1类和2. DN 25的尺寸满足PED的§8,AFS 2016:1。
表面
体和球的标准表面光洁度在3.1µm以下。可根据要求进行更精细的表面处理。
组件 | AT3505/3525 |
||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1 | 身体 | 不锈钢 |
|||||||||||||
2 | 球 | 不锈钢 1.4401. |
|||||||||||||
3. | 干 | 不锈钢 1.4401. |
|||||||||||||
4. | 身体垫片 | 聚四氟乙烯 | |||||||||||||
5. | 座圈* | PTFE,碳填充 | |||||||||||||
6. | 干垫圈 | PTFE,玻璃增强 | |||||||||||||
7. | 箱垫 | 聚四氟乙烯,充斥 | |||||||||||||
8. | 定心戒指 | PTFE,玻璃增强 | |||||||||||||
不锈钢 | |||||||||||||||
9. | 结束片 | 不锈钢 1.4409. |
|||||||||||||
10. | 杠杆 | 不锈钢 | |||||||||||||
*其他材料座椅,请求,如玻璃加固PTFE或PEEK。 |
压力和温度,阀门具有全孔3505,3525 | |||||||||
座椅材料 | 8-25 | 32-40 | 50-100 | ||||||
---|---|---|---|---|---|---|---|---|---|
标准,碳填充PTFE 25% | Max。工作压力条(e)* | 125(t≤50°C) | 100(t≤80°C) | 70(T≤80°C) | |||||
Max。温度°C * * | 205(p≤10bar) | 205(p≤10bar) | 200(p≤10bar) | ||||||
窥视 | Max。工作压力条(e)* | 125(t≤100°C) | 100 (t≤100°c) | 70(T≤100°C) | |||||
Max。温度°C * * | 250(p≤10bar) | 245 (P≤10bar) | 235 (P≤10bar) | ||||||
PTFE,玻璃增强 | Max。工作压力条(e)* | ||||||||
Max。温度°C * * | |||||||||
压力和温度ACC。应用标准。注意,上述压力和温度无关。 |
转矩 | ||||||||||||||||||||||||||
DN. | 8. | 10. | 15. | 20. | 25. | 32. | 40 | 50. | 65. | 80 | One hundred. | |||||||||||||||
纳米 | 9. | 9. | 11. | 12. | 19. | 28. | 37. | 52. | 68. | One hundred. | 112. | |||||||||||||||
上面的扭矩适用于:碳填充PTFE,PEEK和玻璃增强的PTFE。 |
kv值 | |||||||||||
DN. | 8. | 10. | 15. | 20. | 25. | 32. | 40 | 50. | 65. | 80 | One hundred. |
---|---|---|---|---|---|---|---|---|---|---|---|
K.vs. | 6,9. | 6,9. | 12,7. | 29,2. | 48,2. | 73,1. | 107,5. | 215.1 | 275,2. | 498年,8 | 877年,2 |
AT 3505测量焊缝端部 | |||||||||||
DN. | 8. | 10. | 15. | 20. | 25. | 32. | 40 | 50. | 65. | 80 | One hundred. |
---|---|---|---|---|---|---|---|---|---|---|---|
dy | 13,5 | 17,2 | 21,3 | 26,9. | 33岁的7 | 42,4 | 48,3 | 60岁,3 | 76,1. | 88,9. | 114,3 |
迪 | 10日,3 | 14,0. | 18日,1 | 23日,7 | 29,7. | 38,4. | 44,3 | 55,1. | 70,9 | 83年,7 | 109,1. |
材料厚度 | 1,6 | 1,6 | 1,6 | 1,6 | 2,0. | 2,0. | 2,0. | 2,6 | 2,6 | 2,6 | 2,6 |
AT 3525测量BSP螺纹 | ||||||||||||||||
DN. | 8. | 10. | 15. | 20. | 25. | 32. | 40 | 50. | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
G | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1又1/2 | 2 | ||||||||
E. | 13,1. | 16,67 | 95 | 26,44 | 33岁的25 | 41,91 | 47,8 | 59、61 | ||||||||
K. | 13,5 | 13,5 | 16,5 | 17,5 | 20,5 | 20,5 | 24,5 | 25,5 | ||||||||
W. | 21. | 21. | 27. | 33. | 41. | 51. | 56. | 68. | ||||||||
不。的线程 | 19. | 19. | 14. | 14. | 11. | 11. | 11. | 11. | ||||||||
mm的测量。 |
可以提供不同类型的执行器和限位开关。(参见3830的单独数据表,在3831,AT3841,3940,在3910,3910,3910,在3910,在3911处,3911)。也可以用阀杆延伸和死人手柄(打开或关闭)。
其他目的可用:
焊接结束:
DN. | 在3505,焊接端 | 在3525年,线程 |
---|---|---|
文章号 | 文章号 | |
选项:
密封件:
FS =防火
gf = 25%玻璃填充的ptfe
PEEK = PEEK材料的座位
有关不同座椅,请参阅单独的压力/温度图。
连接:
DIN =焊接端ACC。DIN / SCH40
SMS =焊接端ACC。SMS3008
npt = npt-threads
exemple:
3500-25FS(防火执行)
在3500-25GF(玻璃填充PTFE的座位)
3520-25PEEK (PEEK座位)
3500-25din(焊接端ACC。DIN3239,1和2)
3500-25SMS(焊接端ACC。SMS3008)
3520 - 25 -《不扩散核武器条约》(npt螺纹)
