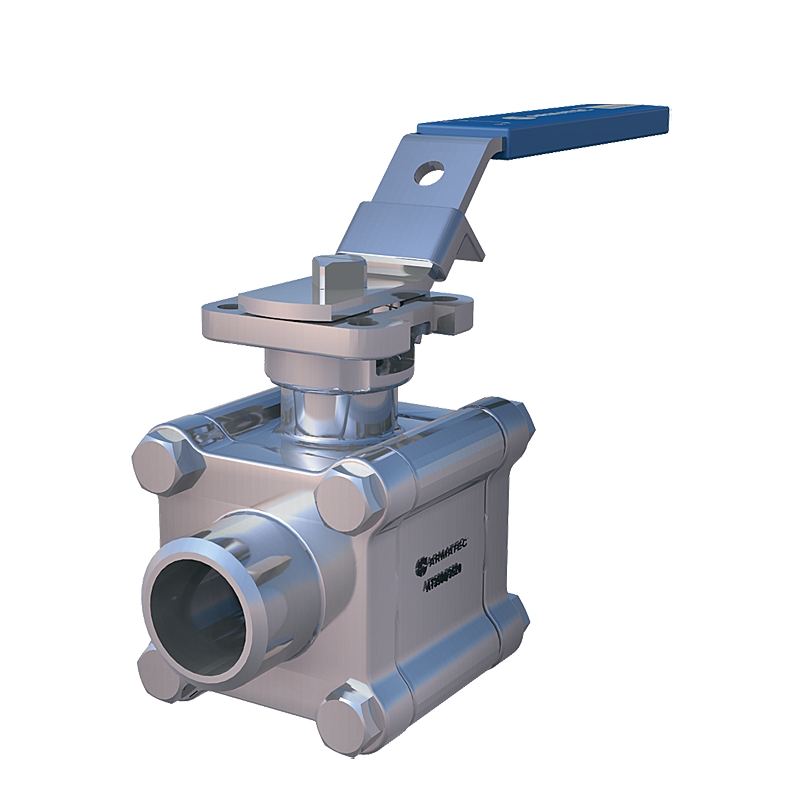

球阀AT 3500, 3520

主要事实

尺寸范围	PN	温度范围	材料
DN 15 - 100	125 - 64	-30 - 260ºc	不锈钢

应用范围

截止阀主要用于:
-苛性溶液，酸和盐溶液
-溶剂和醇类
-液化石油气、天然气及石油产品。
-温水和冷水，压缩空气。
-饱和蒸汽

程序文本

PSB.1球阀
不锈钢球阀AT 3500…，缩小孔，焊接端部和不锈钢杠杆。CPTFE垫片箱。

球阀不锈钢AT 3520…，带有小孔，螺纹和不锈钢杠杆。CPTFE垫片箱。

质量保证

根据SS-ISO 5208进行测试。A级泄漏适用于这种阀门类型。
这些阀门通过TA-luft认证
证书SS-EN 10204，类型2.2和3.1，必须在订购时指定。

ce标志
这些阀门符合PED AFS 2016:1的要求，即压力设备指令，根据类别III，流体组1和2。dn25的尺寸满足AFS 2016:1 PED§8。

表面

体和球的标准表面光洁度在3.1µm以下。可根据要求进行更精细的表面处理。

材料规格

		AT3500/3520
1	身体	不锈钢 1.4408
2	球	不锈钢 1.4401
3.	阀杆	不锈钢 1.4401
4	身体垫片	聚四氟乙烯
5	阀座环*	聚四氟乙烯,充斥
6	阀杆密封	聚四氟乙烯,不可
7	阀杆垫片	聚四氟乙烯,充斥
8	定心环	聚四氟乙烯,不可
		不锈钢
9	最后一块	不锈钢 1.4409
10	杆	不锈钢
	*也可与玻璃填充聚四氟乙烯或PEEK。

功能和设计

三件式球阀，维修和维护简单。
当阀门处于开启位置时，当阀门焊接时，不需要拆卸或更换垫圈。
均质浮球，关闭紧密，压降低。
自动补偿阀杆填料使阀门即使在高操作频率下也能保持紧密。
具有吹出安全阀杆的结构，防止阀杆在压力锤下吹出。
执行机构安装法兰符合ISO 5211标准。
在维修和保养时，不拆卸阀门。
大于DN50的阀门采用圆形阀体和安装法兰。

技术信息

压力和温度，压缩孔径在3500,3520
阀座材料		DN 15-32	DN 40 - 65	DN 80 - 100
标准，CPTFE，碳填充PTFE 25%	Max。工作压力棒(g) *	125 (t≤50°c)	100 (t≤80°c)	70 (t≤80°c)
	Max。温度°C * *	205 (P≤10 bar)	205 (P≤10 bar)	200 (P≤10 bar)
偷看	Max。工作压力棒(g) *	125 (t≤100°c)	100 (t≤100°c)	70 (t≤100°c)
	Max。温度°C * *	250 (P≤10 bar)	245 (P≤10bar)	235 (P≤10bar)
聚四氟乙烯,glasfiberarmerad	Max。工作压力棒(g) *
	Max。温度°C * *
压力和温度。应用标准。注意，上面的压力和温度没有关系。 *最大压力棒(g)至规定温度。 **最高温度°C至指定压力。

转矩

转矩
DN	15	20.	25	32	40	50	65	80	One hundred.
纳米	9	11	12	19	28	37	52	68	One hundred.
以上扭矩适用于所有阀座材料，CPTFE, PEEK或玻璃填充聚四氟乙烯

变电站的价值

kv值缩小和全内径
DN	15	20.	25	32	40	50	65	80	One hundred.
KVS	6, 9	12日,7	29日,2	48岁的2	73年,1	107年,5	215	275年,2	498年,8

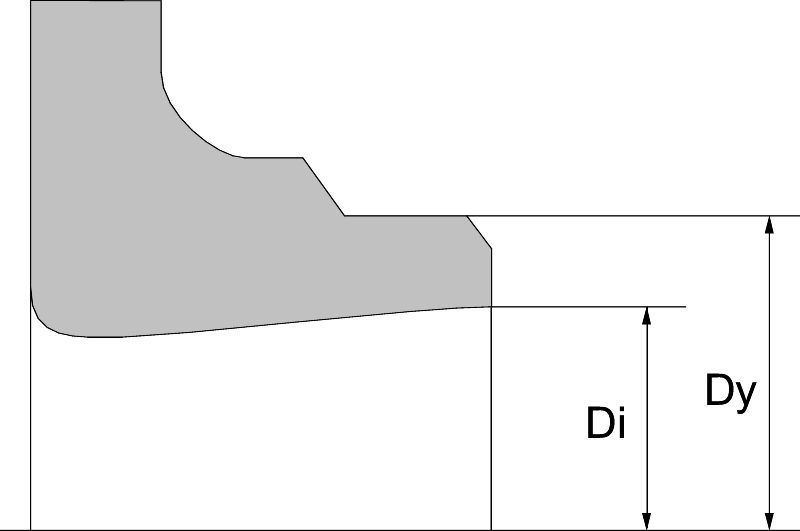

在3500测量焊接端

在3500测量焊接端
DN	15	20.	25	32	40	50	65	80	One hundred.
Dy	21日3	26日,9	33岁的7	42岁的4	48岁的3	60岁,3	76年,1	88年,9	114年,3
迪	18日,1	23日,7	29日,7	38岁的4	44岁的3	55岁,1	70年,9	83年,7	109年,1
材料厚度	1、6	1、6	2，0	2，0	2，0	2,6	2,6	2,6	2,6

测量内部线程

AT 3520测量BSP螺纹
DN	15	20.	25	32	40	50
G	1／2	3／4	1	1 1/4	1又1/2	2
E	95	26日,44	33岁的25	41、91	47岁的8	59、61
K	16日5	17日,5	20日,5	20日,5	24日5	25、5
W	27	33	41	51	56	68
不。的线程	14	14	11	11	11	11
测量在毫米。

配件和选项

可配置不同类型的执行器和限位开关。(参见单独的AT 3830, AT 3831, AT3840, AT3841, AT 3940, AT 3941, AT 3910, AT 3911)。也可以配置阀杆加长件和固定手柄(开启或关闭)。

其他可用的结束:

焊接结束:

• SMS3008
• DIN / SCH40
• 可根据客户要求定制焊接端子

线程的结束:

• 《不扩散核武器条约》
• BSPT

特殊的执行:

• Firesafe acc。API607和ISO 10497
• 加热套
• v形端口球，30度，60度或90度角。

安装

只要球体处于开启位置，带有焊接端口的阀门可以焊接而不需要拆卸。看到单独的手册。

维修及备件

这种阀门结构允许所有部件的简单交换。请参阅单独的安装和维护说明。

标记

制造商，DN, PN，材料代号，CE和特殊阀门流向箭头。

如何订购

DN	在3500，焊接端部		在3520年,线程	在3547
	货号。	RSK-No。	货号。	RSK-No。

如何订购续。

选项:

印章:

FS =防火安全

GF = 25%玻璃填充聚四氟乙烯

PEEK = PEEK材料的座位

参见不同阀座的单独压力/温度图表。

Anslutningar:

DIN =焊接端acc。DIN / SCH40

SMS =焊接端acc。SMS3008

《不扩散核武器条约》(NPT螺纹

为例:

AT 3500-25FS(防火执行)

AT 3500-25GF(玻璃填充聚四氟乙烯阀座)

3520-25PEEK (PEEK座位)

在3500-25DIN(焊接端acc。DIN3239, 1和2)

在3500-25SMS(焊接结束acc。SMS3008)

3520 - 25 -《不扩散核武器条约》(npt螺纹)
