不锈钢/聚四氟乙烯球阀,两端焊接,内部螺纹和执行机构的安装法兰。适合自动化。
尺寸范围 | dn15至100 |
---|---|
PN. | 63 |
温度范围 | -29ºC ~ + 180ºC |
材料 | 不锈钢 |
货号 | 身体材料 | DN | PN. | 温度(°C) | 连接 | 量 |
---|---|---|---|---|---|---|
在3534 s15 | 不锈钢 | 15 | 63 | 29 - 160 | 焊接 | |
在3534 s20 | 不锈钢 | 20. | 63 | 29 - 160 | 焊接 | |
在3534 s25 | 不锈钢 | 25 | 63 | 29 - 160 | 焊接 | |
在3534 s32 | 不锈钢 | 32 | 63 | 29 - 160 | 焊接 | |
在3534 s40 | 不锈钢 | 40 | 63 | 29 - 160 | 焊接 | |
在3534 s50 | 不锈钢 | 50 | 63 | 29 - 160 | 焊接 | |
在3534年的s65车型 | 不锈钢 | 65 | 63 | 29 - 160 | 焊接 | |
在3534 s80 | 不锈钢 | 80 | 63 | 29 - 160 | 焊接 | |
在3534 s100 | 不锈钢 | One hundred. | 63 | 29 - 160 | 焊接 | |
在3533 s15 | 不锈钢 | 15 | 63 | 29 - 160 | 内螺纹 | |
在3533 s20 | 不锈钢 | 20. | 63 | 29 - 160 | 内螺纹 | |
在3533 s25 | 不锈钢 | 25 | 63 | 29 - 160 | 内螺纹 | |
在3533 s32 | 不锈钢 | 32 | 63 | 29 - 160 | 内螺纹 | |
在3533 s40 | 不锈钢 | 40 | 63 | 29 - 160 | 内螺纹 | |
在3533 s50 | 不锈钢 | 50 | 63 | 29 - 160 | 内螺纹 |
尺寸范围 | PN. | 温度范围 | 材料 |
---|---|---|---|
DN 15 - 100 |
10/100 | -29ºC ~ + 180ºC | 不锈钢 |
用于关闭过程工业中常见的大多数流体和气体。

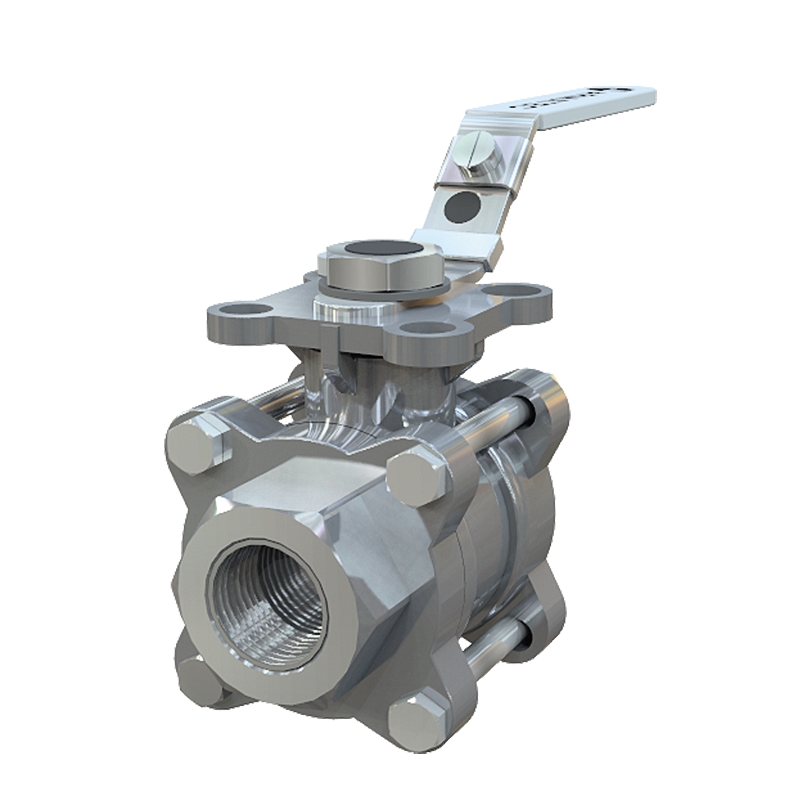

PSB.1球阀
不锈钢球阀AT 3534S…,全孔,焊接端部和钢杠杆。
不锈钢AT 3533S球阀…,全径,内螺纹和钢杠杆。
ce标志
这些阀门满足PED, AFS 2016:1,增压设备指令acc的要求。到第III类,液体组1和2。尺寸不超过dn25,满足AFS 2016:1 PED§8规定。
ATEX zon 1 and 21 (ATEX 94/9 II GDc IIA & IIB)
设计按EN12516-1,测试按EN12266-1,连接按DIN3239第1和2部分,安装测量按DIN3202M3/S13,螺栓按ISO33506。

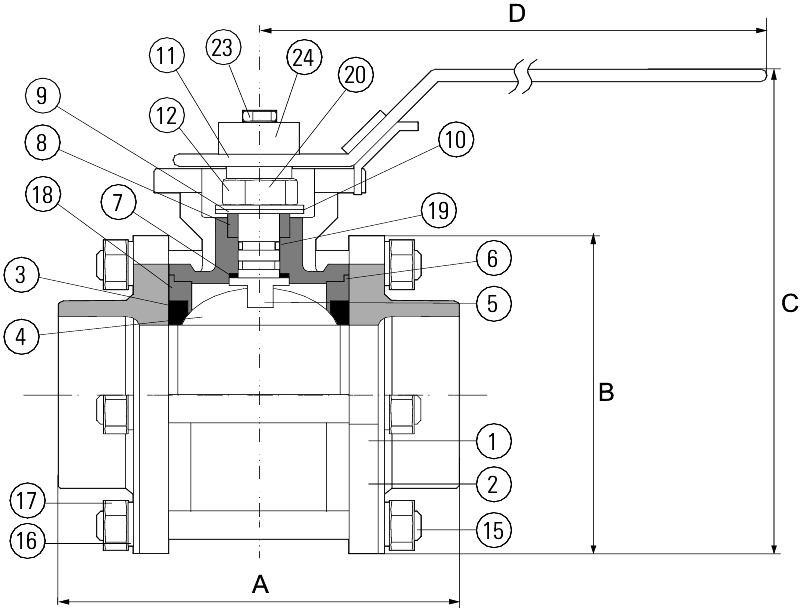

组件 | AT3533/3534 |
||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1 | 身体 | 不锈钢 |
|||||||||||||||
2 | 最后一块 | 不锈钢 1.4408 |
|||||||||||||||
3. | 座垫 | 聚四氟乙烯 | |||||||||||||||
4 | 球 | 不锈钢 CF8M |
|||||||||||||||
5 | 阀杆 | 不锈钢 1.4408 |
|||||||||||||||
6 | 身体垫片 | 聚四氟乙烯 | |||||||||||||||
7 | 阀杆垫片 | 聚四氟乙烯 | |||||||||||||||
8 | 垫片 | 聚四氟乙烯 | |||||||||||||||
9 | 阀瓣 | SS304 | |||||||||||||||
10 | 雪佛龙环 | SS304 | |||||||||||||||
11 | 杆 | SS304 | |||||||||||||||
12 | 垫箱螺母固定 | SS304 | |||||||||||||||
13 | 请注意 | SS304 | |||||||||||||||
14 | 杆护 | 塑料 | |||||||||||||||
15 | 螺栓 | SS304 | |||||||||||||||
16 | 弹簧板 | SS304 | |||||||||||||||
17 | 螺母固定 | SS304 | |||||||||||||||
18 | 定心环 | SS304 | |||||||||||||||
19 | o形环 | 氟橡胶 | |||||||||||||||
20. | 门闩 | SS304 | |||||||||||||||
21 | 防静电装置 | SS316 | |||||||||||||||
22 | 春天 | SS316 | |||||||||||||||
23 | 螺母固定 | SS304 | |||||||||||||||
24 | 分离盘 | SS304 | |||||||||||||||
DN | 15 | 20. | 25 | 32 | 40 | 50 | 65 | 80 | One hundred. |
---|---|---|---|---|---|---|---|---|---|
B | 75 | 90 | One hundred. | 110 | 125 | 150 | 190 | 220 | 270 |
B * | 75 | 80 | 90 | 110 | 120 | 140 | 185 | 205 | 240 |
C | 70年,9 | 73年,4 | 84年,1 | 89年,3 | 109年,5 | 118年,9 | 155 | 165 | 180 |
H | 42、3 | 44岁的8 | 54 | 59岁的2 | 73年,5 | 82年,9 | 107. | 117年,3 | 132年,3 |
阀杆尺寸(DIN 45°) | 9 | 9 | 11 | 11 | 14 | 14 | 17 | 17 | 17 |
ISO法兰 | F03/04 | F03/04 | F04/05 | F04/05 | F05 / 07. | F05 / 07. | F07/10 | F07/10 | F07/10 |
重量 | 0, 6 | 0,8 | 1,3 | 1,9 | 3, 0 | 4、5 | 9、8 | 15 | 24日5 |
* 3533 | |||||||||
测量单位为毫米。重量单位为公斤 |
优质阀门,不锈钢铸造,防火设计。
三件套球阀。
当阀门焊接时,不需要拆卸或更换垫圈。
具有吹出安全阀杆的结构,防止阀杆在压力锤下吹出。
执行机构安装法兰符合ISO 5211标准。
维修时不拆卸阀门,安装安装法兰。
来自DN50的阀门具有圆形阀体和末端件。
转矩 | ||||||||||||||||||
DN | 15 | 20. | 25 | 32 | 40 | 50 | 65 | 80 | One hundred. | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
纳米 | 6 | 9 | 11 | 20. | 32 | 38 | 62 | 65 | 117 | |||||||||
Kv-value | |||||||||
DN | 15 | 20. | 25 | 32 | 40 | 50 | 65 | 80 | One hundred. |
---|---|---|---|---|---|---|---|---|---|
KVS | 36 | 59 | 90 | 159 | 230 | 418 | 725 | 1098 | 1768 |
AT 3534S测量焊接端部 | ||||||||||
DN | 10 | 15 | 20. | 25 | 32 | 40 | 50 | 65 | 80 | One hundred. |
---|---|---|---|---|---|---|---|---|---|---|
Dy | 17日,2 | 21日3 | 26日,9 | 33,7. | 42岁的4 | 48岁的3 | 60岁,3 | 76年,1 | 88年,9 | 114年,3 |
迪 | 12日6 | 16 | 20. | 24日5 | 32 | 38 | 50 | 65 | 80 | One hundred. |
材料厚度 | 2,3 | 2, 55 | 3、15 | 3, 85 | 5、2 | 4、5 | 4、15 | 5, 55 | 4, 45 | 7、15 |
可配置不同类型的执行器和限位开关。(参见单独的数据表AT 3830, AT 3831, AT3840, AT3841, AT 3900)
该阀门可提供不同类型的附件和不同的性能如下:
阀杆加长件,阀腔填料,具有弹簧开启或弹簧关闭功能的弹簧复位杆。消防安全设计,三通阀,加热夹套,低温性能,双密封盒,罐底阀,高压性能。
三件式阀门有许多不同的连接方式,例如一个焊接端和一个螺纹端。NPT螺纹和客户相关的焊接端。
DN | 在3533 | 在3534 | ||
---|---|---|---|---|
订单号 | RSK-no。 | 订单号 | RSK-no。 | |
15 | 3533年s15 | 3534年s15 | ||
20. | 3533年s20 | 3534年s20 | ||
25 | 3533年s25 | 3534年s25 | ||
32 | 3533年s32 | 3534S32. | ||
40 | 3533年s40 | 3534年s40 | ||
50 | 3533年s50 | 3534年s50 | ||
65 | 3534年s65车型 | |||
80 | 3534年s80 | |||
One hundred. | 3534年s100 |
