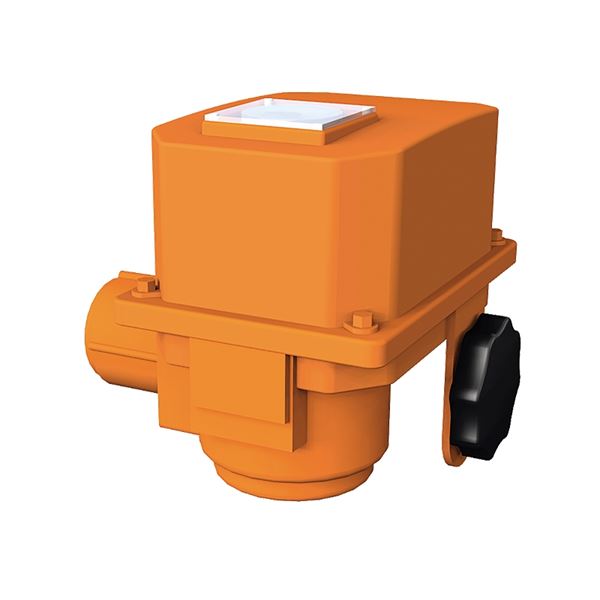

用于接通/断开或定位滚珠,蝴蝶或90°旋转的电动执行器。
扭矩 | 45 nm至150 nm |
---|---|
驾驶 | 电的 |
适合阀门: | AT3502,AT3507,AT3533S,AT3534,AT3542,AT3547,AT3582,AT3582,AT3585,AT3590,AT2282,在2310-2319,AT2270B |
文章编号 | 表现 | 控制信号/通信 | 扭矩(nm) | 电源供应 | 数量 |
---|---|---|---|---|---|
在3900-4-3A3A | 电动开/关 | 开关 | 45. | 230V. | |
在3900-6-3A3A | 电动开/关 | 开关 | 60. | 230V. | |
在3900-6-3A0A | 电动开/关 | 开关 | 60. | 24VDC. | |
在3900-6-3A4A | 电动开/关 | 开关 | 60. | 3x400V. | |
在3900-10-3A3A | 电动开/关 | 开关 | 100. | 230V. | |
在3900-10-9A3C. | 电气定位 | 4-20mA,0-10V | 100. | 230V. | |
在3900-10-9A0A | 电动开/关 | 开关 | 100. | 24VDC. | |
在3900-10-9A0C. | 电气定位 | 4-20mA,0-10V | 100. | 24VDC. | |
在3900-10-3A4A | 电动开/关 | 开关 | 100. | 3x400V. | |
在3900-10-9A4C. | 电气定位 | 4-20mA,0-10V | 100. | 3x400V. | |
在3900-15-7A3A | 电动开/关 | 开关 | 150. | 230V. | |
在3900-15-7A3C. | 电气定位 | 4-20mA,0-10V | 150. | 230V. | |
在3900-15-7A0A | 电动开/关 | 开关 | 150. | 24VDC. | |
在3900-15-7A0C. | 电气定位 | 4-20mA,0-10V | 150. | 24VDC. | |
在3900-15-7a4a | 电动开/关 | 开关 | 150. | 3x400V. | |
在3900-15-7A4C | 电气定位 | 4-20mA,0-10V | 150. | 3x400V. |
UEC.11阀门的执行器,电动,双位置没有弹簧返回
执行器伯纳德电气3900持续90°。滚珠阀,蝴蝶或需要90°旋转的操纵。
CE标记
EC指令2004/108 / EC,2006/95 / EC,符合EN 61000-6-4,EN 61000-6-2,EN 60034-1和EN 60529。
IP 67评分。
细节 | 材料 | 表面处理 | |
---|---|---|---|
1 | 身体 | 铝 | 环氧树脂彩绘RAL 2010 |
2 | 覆盖 | 铝 | 环氧树脂彩绘RAL 2010 |
3. | 传动轴 | 大钢铁 | 未经处理 |
执行器/图。不 | 标准驱动器 | 一种 | B. | C | 重量 | |||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
3900-4 | 14 * | 273. | 200. | 225. | 6. | |||||||||||||||||
3900-6 | 14 * | 319. | 200. | 225. | 7. | |||||||||||||||||
3900-10. | 19 * | 362. | 200. | 225. | 7. | |||||||||||||||||
3900-15 | 19 * | 362. | 200. | 225. | 7. | |||||||||||||||||
尺寸以mm,重量在kg。*可能有不同的尺寸。 |
标准版本
可逆执行器四种尺寸,旋转0-90°,可通过凸轮,机械端止动和/或扭矩开关的组合调节。
辅音器是一种电动机的紧凑组合,具有热过载保护和自锁,永久润滑的蜗轮。标准带有手动紧急操作和位置指示器。
与配件相关的致动器安装尺寸根据ISO 5211。
开/关或300 000开始定位的设计寿命20 000周期。根据EN 15714-2 A类和B测试
标准性能 | ||||
汽车税 | S4-25%ED。360开始/ h max | |||
围栏 | IP67. | |||
温度 | -20°C至+ 60°C | |||
抗冷凝加热器 | 是的 | |||
超载保护 | 恒温器 | |||
永久润滑的装备 |
是的 | |||
电缆条目 | 2 PCS.m20x1,5用于开/关,3个用于调节的3个 | |||
结束位置开关 | 250V,最大16A | |||
扭矩 | - | |||
终端块 | 8个连接 | |||
执行器3900开/关 |
扭矩nm. | 操作时间S / 90 | iso-connection. | 230 V AC 50 Hz安培 | 400 V AC 50 Hz安培 | 24 V DC. | |||||
---|---|---|---|---|---|---|---|---|---|---|---|
开始 | 停止 | 开始 | 停止 | kW. | 开始 | 停止 | kW. | 工作时间 | |||
4. | 45. | 45. | 6. | F05 / 07. | 0,5 | 0,4. | 0,02 | - | - | - | - |
6. | 60. | 60. | 6. | F05 / 07. | 0,9. | 0,6 | 0,03 | 0,5 | 0,3 | 0,03 | 6. |
10. | 100. | 100. | 6. | F05 / 07. | 1,7 | 1,2 | 0,06 | 1,1 | 0,6 | 0,10. | - |
10. | 100. | 100. | 35. | F05 / 07. | 0,9. | 0,6 | 0,03 | 0,5 | 0,3 | 0,03 | 35. |
15. | 150. | 150. | 25. | F05 / 07. | 0,9. | 0,6 | 0,03 | 0,5 | 0,3 | 0,03 | 15. |
用于定位的执行器3900 |
扭矩nm. | 操作时间(50 Hz)s | iso-connection. | 230 V AC 50 Hz安培 | |||
---|---|---|---|---|---|---|---|
开始 | 停止 | 开始 | 停止 | kW. | |||
10. | 100. | 50. | 35. | F05 / 07. | 0,6 | 0,5 | 0,02 |
15. | 150. | 75. | 25. | F05 / 07. | 0,9. | 0,6 | 0,03 |
辅音员 | 3900-4 | 3900-6 | 3900-10. | 3900-15 | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
阀门类型 | D.P,酒吧 | |||||||||||||||
球阀3件 | 25. | DN. | 8-40 | 50. | 65. | 80 | ||||||||||
AT3502-3552 | ||||||||||||||||
球阀法兰 | 16. | DN. | 15-40 | 50. | 65-80. | 100. | ||||||||||
AT3580-3585. | ||||||||||||||||
蝴蝶阀 | 10. | DN. | 50-100 | 125. | 150. | |||||||||||
AT2310-2319 | ||||||||||||||||
蝴蝶阀 | 10. | DN. | 32-80 | 100. | 125. | |||||||||||
ON / OFF在两个不同的变体中是可用的
1.带电机电断路器的基本版本。配件罐和TAM可能是反馈信号(4-20mA)。
2.使用LCD显示屏和按钮,这包括4-20 mA或0-10 V的控制。
对于法规
在所有与执行器一起工作过程中,必须断开电源。
- 执行器必须根据接线图连接,请参阅手册。
- 每个执行器必须由单独的开关或继电器接触,最小16A供电,以防止致动器之间的交叉进料。
- 在户外安装时,执行器应由屋顶或盖子保护。
- 应避免使用电机的安装。
- 将控制单元的手轮转动阀门到中心位置。请参阅设备顶部的指示。
- 始终连接加热器。
- 检查执行器是否以所需的方向转动阀门。
- 正确的限位开关(打开或关闭)应打破电机电流。
- 电缆条目必须至少符合最低保护类的设备。
有关启动,存储和维护,请参阅手册。
物品编号,制造商,序列号,电压和电流。
电机在交货时放置接线图。
例:3900-4-3A3A | |||||
AT3900. | -4 * | 3 ** | 一种*** | 3 **** | 一种***** |
图。没有。 | 尺寸 | 工作时间 | 联系 | 电压 | 选项 |
示例:3900-4-3A3C(定位Qith 4-20mA或0-10V信号) | |||||
* 4,6,10或15取决于所需的扭矩 | |||||
** 3 = 6 s,7 = 25 s,9 = 35s,见技术数据可能的时间 | |||||
*** a = f05 / 07 | |||||
**** 0 = 24 VDC,3 = 230 VAC,4 = 3阶段400 VAC(尺寸4不可用400 VAC或24 VDC) | |||||
***** a =开/关,b =开/关逻辑,c =定位d =,e = 1000欧姆罐,我= tam |
