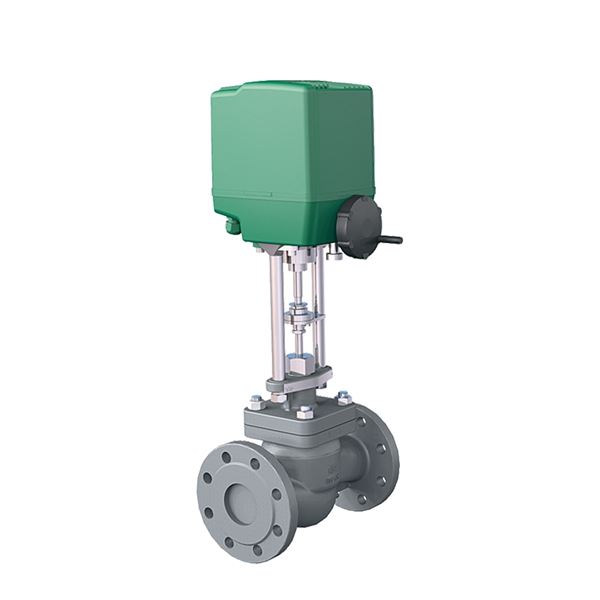

4800A，4801A，4802A，4803A的Reglerventil

2-Vägsreglerventil。Komplett Med Elektriskt 3 KnManöverdon。Matning 230V，50Hz。

尺寸område.	DN 15 - 100
PN.	16 - 40
温度råde	-10到+ 400°C
材料	Gjutjärn，segjärn，stål，syrafast rostfrittstål

Varianter.

artikelnummer.	哈马特里	DN.	PN.	温度（°C）	Spänningmatting.	斯特斯尼亚尔/ kommunikation	AVS.DATUM	Bruttopris.	antal.
在4800ae	格罗恩	15-100	16.	-10-300.	230V.	4-20mA / 0-10V	Förfrågh.	Förfrågh.	优惠
在4801A	Segjärn.	15-100	25.	-10-350	230V.	4-20mA / 0-10V	Förfrågh.	Förfrågh.	优惠
在4802ae	斯托尔	15-100	40.	-10-400.	230V.	4-20mA / 0-10V	Förfrågh.	Förfrågh.	优惠
在4803A	rostfritt syrafaststål	15-100	40.	-10-400.	230V.	4-20mA / 0-10V	Förfrågh.	Förfrågh.	优惠

produktinformation

Användningsområde.

VID Reglering AV Meverceatur，Tryck，Nivåellerflödei'ng-，Kondensat-，hetvatten-，hetoljesystem。Tryck Och Temp。Envigt DIN EN 1092。

kvalitetssäkring.

intyg.
INTYG ENVIGT SS-EN 10204，典型2.2 OCH 3.1。De FlestaKlassningssällskap（Anges VidBeställning）。

验证
溜冰广告恩格利斯SS-ISO 5208。

CE-Märkning.
Ventilerna Uppfyller Kraven I AFS 2016：1，DirektivetFörTryckbärandeAnordningar，恩格特Kategori III。

detaljförteckning

			AT4800A.	AT4801A	AT4802A	AT4803A
1	Ventilhus	格罗恩	EN-JL 1040
		Segjärn.		EN-JL 1025
		斯托尔			1.0619
		rf syrafast.				1.4408.
2	锁	格罗恩	EN-JL 1040
		Segjärn.		EN-JL 1025
		斯托尔			1.0619
		rf syrafast.				1.4408.
3.	Kägla.	rf syrafast.	1.4122	1.4122	1.4122	1.4122
4.	Säte.	rf syrafast.	1.4571	1.4571	1.4571	1.4571
5.	斯威尔特	rf syrafast.	1.4571	1.4571	1.4571	1.4571

måttoch vikt.

DN.	15.	20.	25.	32.	40.	50.	65.	80	100.
一种	130.	150.	160.	180.	200.	230.	290.	310.	350.
B.	580.	580.	585.	590.	613.	608.	614.	643.	668.
B¹.	686.	696.	713.	718.	741.	736.	839.	849.	859.
D.	177.	177.	177.	177.	177.	177.	177.	177.	177.
vikt.	11.	12.	14.	15.	18.	20.	27.	38.	50.
¹Höjdmåttmedveckbälg。
Vikt InklipalManöverdon。

Funktion Och Konstruktion.

enkelsätigreglerventil med axiellrörelse。
VentilkarakteristikLinjär，Logaritmisk Eller On-Off。

Tekniska数据

nr.	-10°C.	100°C.	150℃	200℃	250°C.	300℃	350°C.	400℃
Max ArbetStryck i栏（e）vid给定温度
在4800	16.	16.	14.	13.	11.	10.
在4801	25.	25.	24.	23.	22.	20.	18.
在4802 **	40.	40.	39.	38.	36.	32.	28.	22.
在4803	40.	40.	36.	33,5.	31,5	29,5.	28,5 *	27 *
* exklusive interkristallina Korrosion（EJ Syra Eller SyraInnehållande博士德里州） ** DIN EN 1092-1：1997 PackBox AV Grafit Vid温度> 250°C。

läckance.

Läckage：	MetalliskKägla.	Envigt DIN EN 1349 IV（<0,01％AV KVS-Värdet）
	Trevägsventil medfördelningskägla	Port B Engigt DIN EN 1349 III（0,1％AV KVS-VÄRDET）
	MetalliskKäglaLäppade.	ENVIGT DIN EN 1349 IV-S2（<0,005％AV KVS-VÄRDET）选项。
	mjuktätandekägla.	ENVIGT DIN EN 1349 VI（TAT）PTFE（最大200°C）选项。

Diglesernstryck-manöverti

DN.		15.	20.	25.	32.	40.
Slaglängd.		25.	25.	25.	30.	30.
kvs.	标准	3,3	6.	9,2	15.	24.
	reducerat	2,7 / 1,7.	4,2 / 3,7.	7,5 / 5,2	11/9,4.4	19月15日
		1 / 0.5	1,7/1	4/1,7.	6,3 / 4,4.	11,2 / 6,8
3806AR30-0,74.	max.diff.tryck.	40 *	40 *	40 *	25 *	16 *
	Manövertid.	34.	34.	34.	41.	41.
*StängkraftenGällerVidMaxKVS，Vid ReduceratKVSÖKARSTÄNGKRAFTEN

digratienstryck - manövertid2

DN.		50.	65.	80	100.
Slaglängd.		30.	35.	35.	35.
kvs.	标准	37.	63.	95.	148.
	reducerad.	30/24	47/37	79/58.	120/99
		18/12	28/19	45/31	70/48
3806AR30-0,74.	max.diff.tryck.	10bar *	6bar *	4bar *	3bar *
	Manövertid.	41.	48.	48.	48.
*StängkraftenGällerVidMaxKVS，Vid ReduceratKVSÖKARSTÄNGKRAFTEN。

tillbehöroch varianter

BurkäglaFörLjudredution。MjuktätandeKägla（最多200°C）。Kägla/SäteStellitbelagt。V-PortKägla。veckbälgav rostfrittstål。

安装

nr.	ArmaturflänsarBorrade恩格里
在4800A	SS 335-PN 16
在4801A	SS 335-PN 25
在4802a，在4803a	SS 335-PN 40

安装

Kan Monteras I ValfrittInbyggnadsläge。undandag：nedhängandemanöverdon。se seconat monterings-ochskötselanvisning。SystemetBörRenspolasFöreidRiftTagande。FörunitionFriffriftrekommenderasatt过滤器Monterasföregerventilen。undvikrörböjardirektföreoch direkt efter reglerventilen。DET RekommenderasAtt ATT HARaksträcka5x dnföredentilenoch 10 x dn efter nefteren。

tillbehör安装

tillbehör安装			tillbehör安装
Exempel：AT4028A100
在Nummer	DN.
AT4028B.	100.	SmutsfilterGråjärnPN16
AT4029B.		Smutsfiltersegjärnpn25.
AT4042A		smutsfilterstålpn40
AT4046A		smutsfilter rostfritt pn40
AT1028B.		avstängningsventilsegjärnpn25
AT1050D.		avstängningsventilstålpn40
ovanståendeprodukterÄrvåra标准Tillbehör。Förövrigavarianter，kontakta armatec

Underhålloch reservedelar.

Samtliga Delar KanFåsop reservedelar。

Märkning.

Fabrikat，DN，PN，材料SAMT Pil VisaandeFlödesriktningen，At-Nummer。

Beställningsnyckel.

reglerventil.
Exempel：4800A100-148
在4800A	100.	-148
图。NR。	DN.	kvs.
4800A =Grajärn
在4801a =segjärn
在4802a =stål
在4803a = rostfrittstål

Beställningsnyckel1.

在3806	AR.	30.
ElektrisktStälldon.
Exempel：3806AR30-0,74
图NR.	典型	Ställkraft.
		3,0 kn，230V / 50 Hz（标准），För和RA Varianter，Kontakta Armatec。

Beställningsnyckel2.

在3806	R.	116.
TillbehörElektrisktStälldon.
Exempel：3806R116
图。NR。	典型	Utförande.
		103 =电位器1000欧姆
		116 =数字定位器4-20mA / 0-10V
		116pt2 =数字定位器4-20mA / 0-10V，Lägesåterföring4-20mA / 0-10V
ovanståendeprodukterÄrvåra标准Tillbehör。Förövrigavarianter，kontakta armatec
