Change-Over Change-Over valve

Change-over valves are designed for optimal flow and minimal pressure loss, as well as being suitable for complex pipe-design and/or in combination with safety valves with high capacity requirements.

Dimension DN 25-500 (1"-20")
Pressure PN 10-40
Temperature -273°C til +550°C
Execution Flanged

    Product information

    Eksempler på bruksområder

    Vekselventilen brukes som regel på prosess-, kjøle og olje/gass installasjoner hvor man ønsker å kunne overhale sikkerhetsventilene uten driftstans.

    Kvalitetsikring

    Ventilene er merket iht. PED
    Kan levere godkjennelser iht. ASME, GOST, NACE, CRN, TA-luft.

    Materialer

    Detaljer Pos. 3102 3104
    Hus 1.0.36/37/38 1.0619 (SA216 WCB) 1.4408 (SA351 CF8M)
    Kjegle 3.01 1.0619/1.4009 1.4571/1.4408 stellit
    Spindel 2.2.1 1.4301 1.4122/1.4571
    Brakett 2.1.7 1.0037 1.4301
    Spindelkrave 2.4.2 1.0460 1.4408
    Posisjonsgiver 2.3.1 1.0420 1.4408
    Håndhjul 6.0.1 0.6020/malt 0.6020/malt
    Skrue/mutter 1.0.29/30 1.4301 1.4301
    Pakning 1.031 1.4571/grafitt 1.4571/grafitt
    Pakningshus 2.4.1 Grafitt Grafitt
    Skrue/mutter 2.4.3/2.4.4 stål/galvanisert Stål/galvanisert

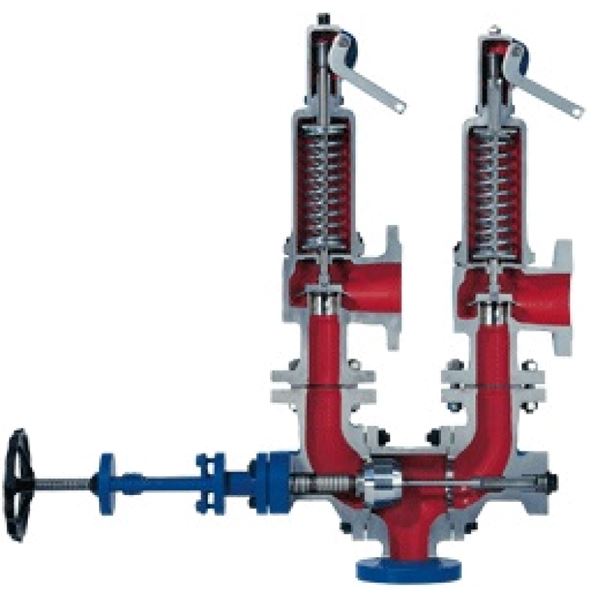

    Funksjon og konstruksjon

    Forskriftene tillater et maks trykkfall på 3% for en sikkerhetsventil. Leser Vekselventil type 310 er derfor designet med et stort strømningsareal i ventilhuset og med en 30° strømningsvinkel, for å sikre lavest mulig trykkfall igjennom vekselventilen. Kjeglen er konisk for optimal tetthet og sete er stellittbelagt. Ventilen er utført med posisjonsindikering.

    Kvs verdier

    Dimensjon 25 40 50 65 80 100 125 150 200 250 300
    1” 1½" 2 2½" 3" 4" 5" 6" 8" 10" 12"
    Kvs verdi (m3/h) 32 76 105 270 270 412 412 954 1667 1763 2478

    Mål og vekt: PN40 (andre mål ved henvendelse til Armatec)

    Dimensjon 25 40 50 65 80 100 125 150 200 250 300
    1” 1½" 2" 2½" 3" 4" 5" 6" 8" 10" 12"
    L1 115 150 190 190 190 230 230 280 370 430 440
    C 160 240 240 300 300 360 360 480 630 730 790
    D1 150 200 200 300 300 300 300 400 500 600 600
    H 190 265 265 360 360 460 460 600 800 900 950
    H1 385 535 535 740 740 815 815 1090 1670 1670 1670
    H1 (med belg) 470 617 617 910 910 990 990 1370 1690 1670 1670
    Vekt 25 46 48 99 99 151 156 323 667 830 950
    Vekt (med belg) 28 50 50 109 109 161 166 338 682 850 970

    Tilbehør og varianter

    Veksel mulighet for både innløp og utløp.
    Låsbart ratt
    Varmekappe
    Olje og fettfri
    Kjedehjul
    Større dimensjoner, sveiset utførelse.
