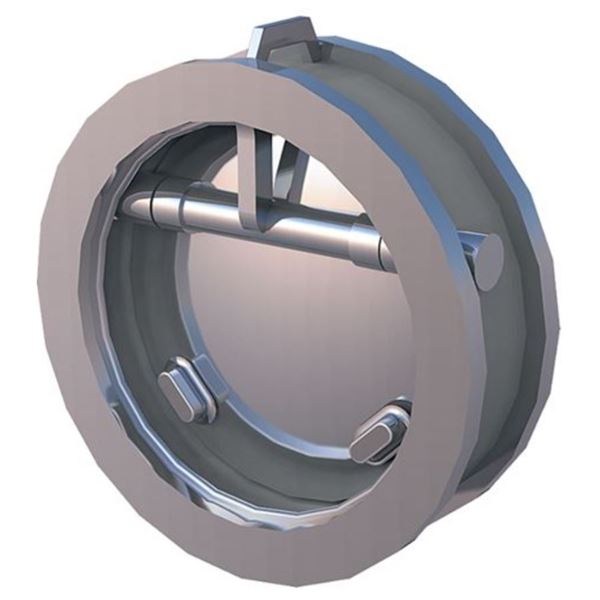

Läppätakaiskuventtiili AT 2646, 2646 f

Kayttokohteet

Läppätakaiskuventtiili vaativaan käyttöön nesteille, kaasuille, massoille ja höyrylle。Nestesovelluksissa venttiili varustetaan jousella。Läppätakaiskua ei suositella kohteisiin, joissa virtaus在sykkivää esim上。mantapumppujen jalkeen。

Laatu ja tarkastukset

Testaukset on suoritettu ISO 5208 mukaan。Tiiveysluokka 1。
材料EN 10204 3.1 tarvittaessa。Mainittava tilattaessa。

CE-merkinta
文提利特täyttävät vaatimuksen AFS 1999:4 (PED)， ryhmä1 ja 2，类别II。

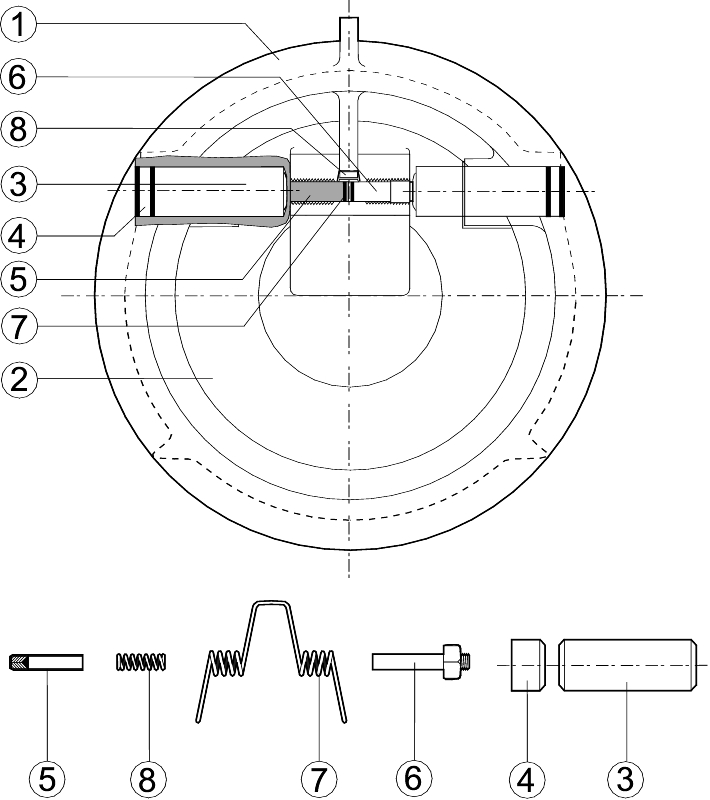

Osaluettelo

阻塞性睡眠呼吸暂停综合症	在2646	Materiaali
1	Runko	1.4408 Haponkestava畸胎
2	披巾	1.4408 Haponkestava畸胎
3.	喀拉海	1.4408 Haponkestava畸胎
4	Tulppa	1.4408 Haponkestava畸胎
5	卡拉*	1.4408 Haponkestava畸胎
6	卡拉*	1.4408 Haponkestava畸胎
7	Jousi *	1.4408 Haponkestava畸胎
8	Jousi *	1.4408 Haponkestava畸胎
* Tyyppi AT 2646F, DN 80-600。

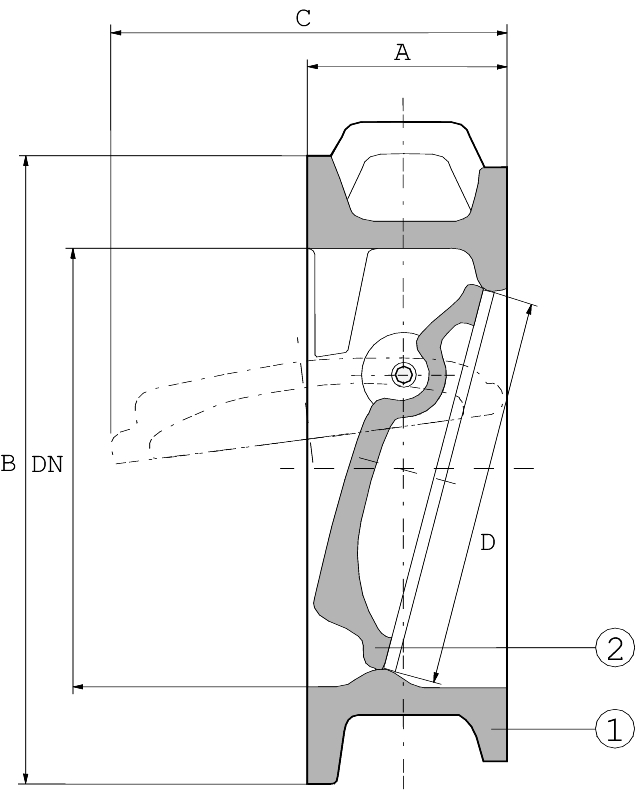

Mitat ja painot

DN		40	50	65	80	One hundred.	125	150	200	250	300	350	400	450	500
一个		33	43	46	64	64	70	76	89	114	114	127	140	152	152
B	PN10	94	107	127	142	162	194	219	273	329	378	438	490	539	594
B	PN16	94	107	127	142	162	194	219	273	329	384	444	496	556	618
B	PN25	94	107	127	142	162	194	224	284	340	401	458	515	565	625
C		45	60	70	90	102	120	140	185	220	262	310	380	400	450
D		34	44	58	72	90	112	135	180	225	270	315	365	420	460
非我意		1, 0	1，7	2,6	3、7	4、6	8	10	18	24	38	48	66	93	115
米特毫米，油漆公斤

Toiminta ja rakenne

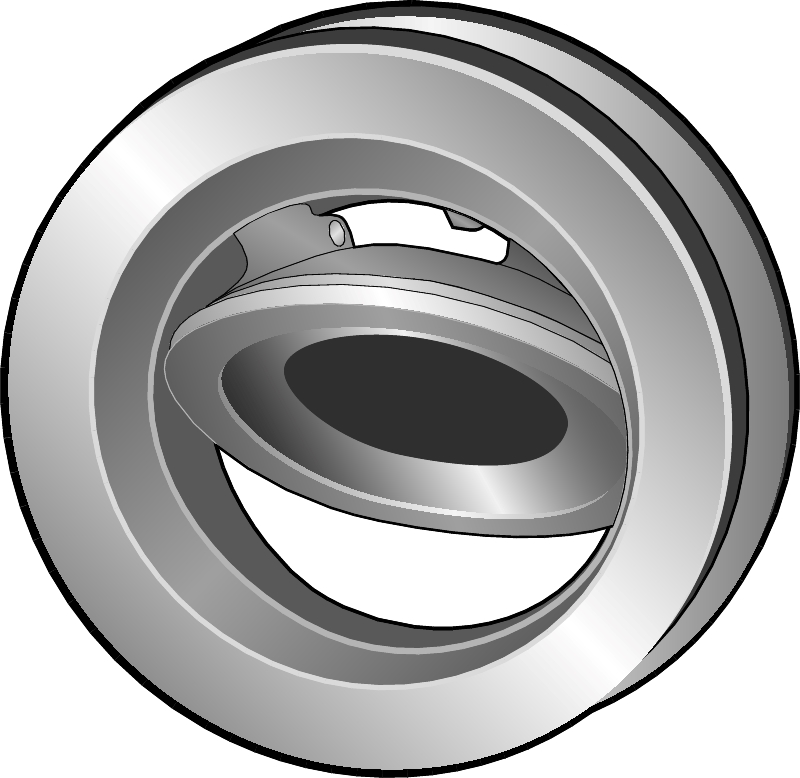

Venttiilin läppä ja istukka ovat epäkeskeisiä。Tämän ansiosta venttiili sulkeutuu nopeasti。Akselirakenteen ansiosta ei oli vaaraa että väliaine vuotaisi ympäristöön。

Venttiili metallitiivisteinen。

Jousella varustetun venttiilin läppä AT 2646F sulkeutuu ennen kuin virtaussuunta kääntyy。Tämä vähentää paineiskujen riskiä。

Tekniset tiedot

潘恩ja lampotila
最大käyttöpaine bar (g):
Lampotila	20°C	100°C	150°C	200°C	250°C	300°C	350°C	400°C
Paineluokka
PN25	25	20.	19	18	17	16	16	15
PN16	16	13	12	11	11	10	10	10
PN10	10	8	7	7	7	6	6	6

Lisavarusteet ja vaihtoehdot

Rakenne sopii myös ANSI Cl150 ja Cl300 laipoille
Teräsrunkoisena DN 300 ja suuremmat (AT 2642)
Paineluokka PN 40 ja PN 63 saatavana。
水仙花丹150ja suuremmat。

Lisavarusteet ja vaihtoehdot

Rakenne sopii myös ANSI Cl150 ja Cl300 laipoille
Teräsrunkoisena DN 300 ja suuremmat (AT 2642)
Paineluokka PN 40 ja PN 63 saatavana。
水仙花丹150ja suuremmat。

Asennus

Läppätakaiskuventtiili asennetaan laippojen väliin。
Venttiilit ovat huoltovapaat ja voidaan asentaa sekä vaaka että pystyputkeen。

我对奥尔塔瓦nouseva很感兴趣。

Vaakaputkeen asennettaessa, tulee karan olla vaakasuorassa。

Varoitus
Venttiiliä käsiteltäessä on varottava sormien ja käsien joutumista raskaan läpän ja rungon väliin。

Merkinnat

DN, PN, materiaali ja virtaussuunta，

Tilauskoodi

Esim:在2646 f10/16 - 200,
metalliivisteinen läppätakaiskuventtiili jousella, PN16 dn200
Ventiili	Tyyppi	Paineluokka (PN)	可可
2646	F= jousella	10/16， sopii sekä PN10 että PN16	200 = DN
	- =伊尔曼·尤斯塔
		25大40
