Levyluistiventtiili sulkuventtiiliksi kuitu- ja kinintoainepitoisille väliaineille。runkomaterialina valurauta, teräs, ruostumaton teräs tai haponkestävä teräs。Luisti ruostuatonta tai haponkestävää terästä。Pehmeä tai metallivisteinen rakenne, paineluokka PN10 tai alhaisempi, koosta riippuen。Saatavilla paineilmatoimisella toimilaitteella, lisävarusteena Saatavilla rajakytkimet。
Nimelliskoot | DN 50 - 600 |
---|---|
PN | 10 |
Lampotila-alue | |
Materiaali | Valurauta, haponkestava畸胎 |
Testaukset on suoritettu ISO 5208 mukaan。Tiiveysluokka 1。
材料EN 10204 2.2 tarvittaessa。Mainittava tilattaessa。
CE-merkinta
Venttiilit täyttävät vaatimuksen AFS 1999:4,§8,ryhmä 2。
Toimitetaan vakiona ilman CE-merkintää。
在2201年一个 | 在2204年一个 | 在2205 A / 2206 A | 在2207年一个 | ||
---|---|---|---|---|---|
1 | Runko | GG-25 | GG-25 | CF8M | CF8M |
2 | Luisti | 符合美国钢铁协会的304 | 符合美国钢铁协会的304 | 符合美国钢铁协会的316 | 符合美国钢铁协会的316 |
3. | Tiiviste | 三元乙丙橡胶 | metalli | 三元乙丙橡胶/聚四氟乙烯 | metalli |
4 | Poksi | 聚四氟乙烯o-renkaalla | 聚四氟乙烯o-renkaalla | 聚四氟乙烯o-renkaalla | 聚四氟乙烯o-renkaalla |
5 | Kansi | alumiini | alumiini | CF8M | CF8M |

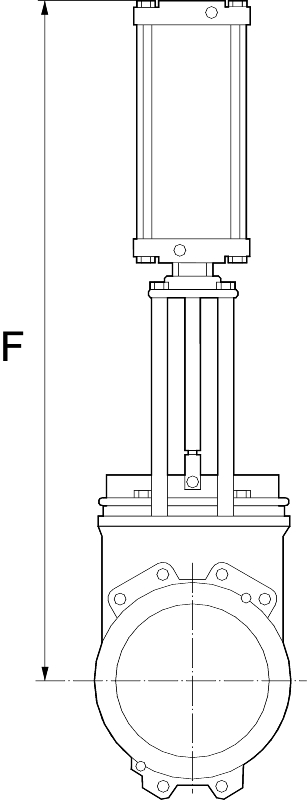

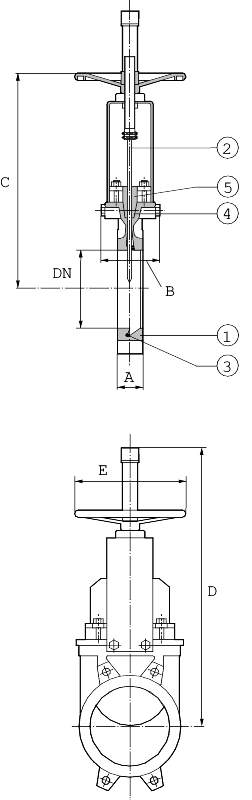

DN | 一个 | B | C | D | E | F | 非我意kasipyoran kanssa |
|||||||||
50 | 40 | 92 | 284 | 417 | 225 | 412 | 8 | |||||||||
65 | 40 | 92 | 308 | 442 | 225 | 452 | 9 | |||||||||
80 | 50 | 92 | 334 | 469 | 225 | 494 | 10 | |||||||||
One hundred. | 50 | 92 | 374 | 509 | 225 | 557 | 12 | |||||||||
125 | 50 | 102 | 413 | 593 | 225 | 635 | 14 | |||||||||
150 | 60 | 102 | 465 | 644 | 225 | 711 | 18 | |||||||||
200 | 60 | 119 | 582 | 825 | 325 | 871 | 31 | |||||||||
250 | 70 | 119 | 683 | 1026 | 325 | 1027 | 43 | |||||||||
300 | 70 | 119 | 782 | 1126 | 380 | 1117 | 62 | |||||||||
350 | 96 | 194 | 890 | 1357 | 460 | 1380 | 103 | |||||||||
400 | One hundred. | 194 | 1003 | 1463 | 460 | 1538 | 123 | |||||||||
450 | 106 | 290 | 1093 | 1651 | 460 | 1691 | 169 | |||||||||
500 | 110 | 290 | 1207 | 1756 | 460 | 1846 | 198 | |||||||||
600 | 110 | 290 | 1410 | 2062 | 460 | 2152 | 271 | |||||||||
米特毫米,帕诺公斤。 |

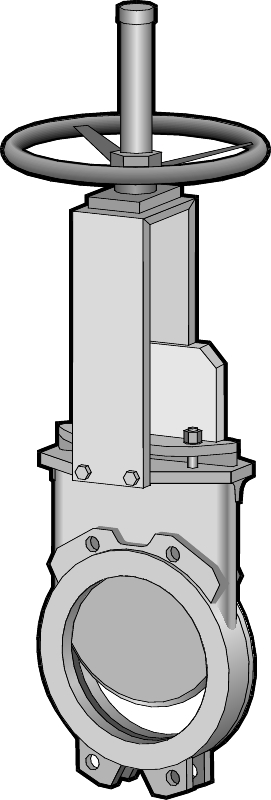

Sulkuventtiili käsipyörällä, nousevalla karalla。
Täysiaukkoisuus mahdollistaa pienen paine-eron。
Valettu yksiosainen runko kestää putkiston jännitteitä, ei vuotavaa saumaa。
Kannen ptfe tiivisty varmennettu o-renkaalla, tiivistelaipan pulttikininnitys
mahdollistaa jalkikiristyksen。
Leikkaava luisti tuetulla sulkutiivisterakenteella。
Useita sulkutiivistevaihtoehtoja - myös kaapivalla rakenteella。
Maksimi paine-ero suljetussa venttiilissä | ||
DN | 在2201 a / 2204 a |
在2205年在2207年 |
50 - 125 | 10 | 10 |
150 | 8 | 10 |
200 | 7 | 10 |
250 | 5 | 10 |
300 | 5 | 6 |
350 - 400 | 4 | 6 |
450 - 600 | 3. | 5 |
DN | 50 | 65 | 80 | One hundred. | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
纳米 | 20. | 22 | 25 | 30. | 35 | 40 | 46 | 52 | 60 | 80 | 110 | 160 | 180 | 210 |
DN | 50 | 65 | 80 | One hundred. | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Kvs | 208 | 311 | 496 | 910 | 1620 | 2110 | 3845 | 5400 | 8150 | 10790 | 14180 | 18450 | 23260 | 34160 |
Sähköiset ja pneumaattiset toimilaitteet。
Pikakäsikäyttö, kulma- tai ketjuvaihteella。Nousemattomalla karalla。
Kannen lisatiivistys聚四氟乙烯。
Pehmeat tiivisteet氟橡胶。
Metallitiivisteet。
V-aukko säätökäyttöön, läpimenevällä luistilla。
Neliö tai suorakulmaisella rungolla。
Erilaisilla laippaporauksilla, myös korvakkeellinen (lug-type) malli
DN | Laippaliitannat |
50 - 150 | PN 10/16 |
200 - 600 | PN 10 |
DN | 50 | 65 | 80 | One hundred. | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
Halkaisija | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 350 | 400 | 460 | 515 | 565 | 620 | 725 |
Vapaat reiat kpl | - | - | 4 | 4 | 4 | 4 | 4 | 6 | 6 | 6 | 6 | 6 | 6 | 6 |
Kierteiset reiat / puoli | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 6 | 6 | 10 | 10 | 14 | 14 | 14 |
Kierteen syvyys | 8 | 8 | 9 | 9 | 9 | 10 | 10 | 12 | 12 | 21 | 21 | 22 | 22 | 22 |
Pultit米 | 16 | 16 | 16 | 16 | 16 | 20. | 20. | 20. | 20. | 20. | 24 | 24 | 24 | 27 |
Momentti纳米 | 25 | 25 | 30. | 30. | 30. | 35 | 35 | 35 | 40 | 40 | 50 | 50 | 50 | 60 |
Esim:在2206 - 200 n | ||||
Levyluistiventtiili, haponkestävä PTFE-tiivisteellä, käsipyörä,DN200, nousemattomalla karalla | ||||
Venttiili | Runko / luisti / tiiviste | Toimilaite | 可可DN | 喀拉海 |
---|---|---|---|---|
在2201年一个 | valurauta / ruostumaton畸胎/三元乙丙橡胶 | -= kasipyora | 200 | N = nousematon |
在2204年一个 | valurauta / ruostumaton畸胎/ metalli | P = pneum。sylinteri | ||
在2205年一个 | haponkestava畸胎/ haponkestava畸胎/三元乙丙橡胶 | E = sahkotoimilaite | ||
在2206年一个 | haponkestava畸胎/ haponkestava畸胎/聚四氟乙烯 | |||
在2207年一个 | haponkestava畸胎/ haponkestava畸胎/ metalli |
