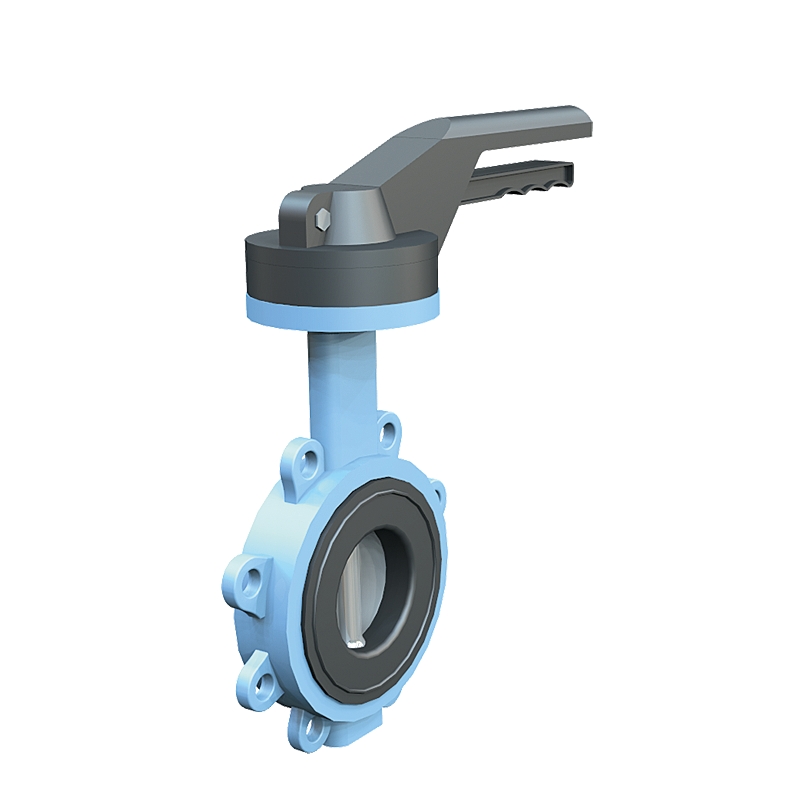

Läppäventtiili AT 2301A, 2301ALUG

Kayttokohteet

Sulku- ja säätökäyttöön teollisuusprosesseihin nesteille ja kaasuille。
Esim。Kylmälle ja kuumalle vedelle vedenkäsittelyssä。
Ilmalle sekä muille neutraaleille kaasuille。
Lämmitys-， jäähdytysvesijärjestelmissä， ilmastoinnissa sekä paineilmalinjoissa

Laadunvarmistus

Venttiilit testataan ISO 5209 mukaisesti, vuotoluokka 3。
Materiaalitodistus EN 10204, mainittava tilattaessa

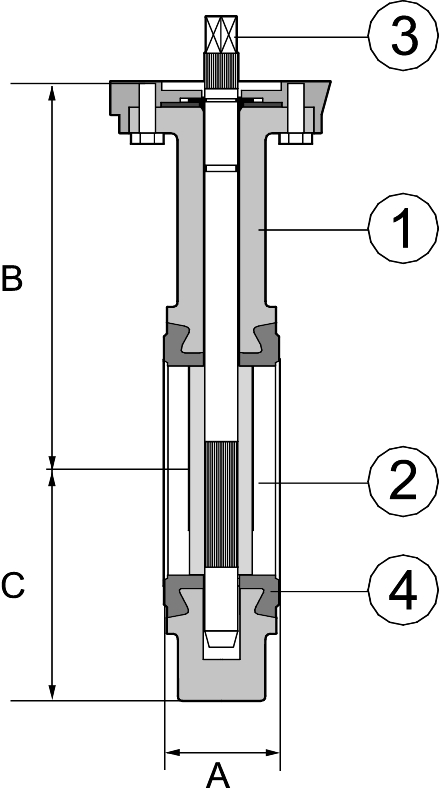

Osaluettelo

1	Runko在2301	Pallografiittivalurauta	GGG 50
1	Runko 2301 alug	Pallografiittivalurauta	GGG 50
2	披巾	Haponkestava畸胎	CF8M
3.	Akseli DN 32 - 100	Haponkestava畸胎	符合美国钢铁协会的420
3.	Akseli DN125 >	Ruostumaton畸胎	符合美国钢铁协会的304
4	Kumivuoraus	三元乙丙橡胶

Mitat ja painot

DN	一个	一个耳	B	D	2301年,一个非我意	2301年alug非我意
32	205	206	140	33	2	3.
40	205	206	140	33	2	3.
50	228	226	156	43	3，5	3，5
65	248	246	161	46	4，5	4，5
80	265	259	169	46	5	6、5
One hundred.	298	295	187	52	6、5	8
125	326	325	206	56	8	11
150	349	352	215	56	9	12
200	430	422	255	60	15	18日,5
250	461	460	248	68	21日,5	28日,5
300	524	523	280	78	30.	42
350	570	570	300	78	39	53
400	644	644	340	102	52	77
450	736	736	390	114	87	110
500	825	825	440	127	117	135
米特毫米，油漆公斤。

Toiminta ja rakenne

Täysin tiivis huoltovapaa läppäventtiili。Keskitetty läppä ja akseli, yksiosainen
runko ja kumivuoraus。
Kumivuoraus toimii samalla kininnityslaippojen tiivisteenä。
我希望你能有个美好的未来

Yhteydessä ja varmistaa venttiilin tiiveyden ulospäin。
Läppäventtiili AT 2301 karan normaalikorkeus mahdollistaa putkieristeiden
kayton。Laippojen PN 6, 10, 16 ja ASME Class 150 välisiin asennuksin。
Venttiilin ylälaipan muoto ISO 5211。
Pintakäsittely:意大利粉，12944-2,C3-中

Sininen väri RAL 5017

Mitat ja painot

DN	C	ØE	ØF1	ØF2	ØG	ØH
32	24	88	10、5	9、5	70	8
40	24	88	10、5	9、5	70	8
50	24	88	10、5	9、5	70	8
65	24	88	14、5	12	70	9
80	24	88	16,5	14	70	11
One hundred.	24	88	16,5	14	70	11
125	24	105	18日,5	17	70	14
150	24	105	18日,5	17	70	14
200	24	105	22日5	21	70	17
250	20.	150	25、5	23	102	19
300	20.	150	30，5	26日,5	102	22
350	20.	170	30，5	26日,5	140	22
400	20.	170	30，5	33	140	27
450	22	175	50	-	140	-
500	25	175	50	-	140	-
米特毫米，油漆公斤。

Lisavarusteet ja vaihtoehdot

——Kumivuoraus NBR
- Läppä ja akseli haponkestävää terästä
- Laipallinen läppäventtiili, katso AT 2340-sarja
- Venttiilin sisäpesän kumivuoraus vulkanoituna, katso AT 2310-sarja
- Venttiilin runko kiinnityskorvakkeilla pääteventtiiliksi, katso AT 2301LUG

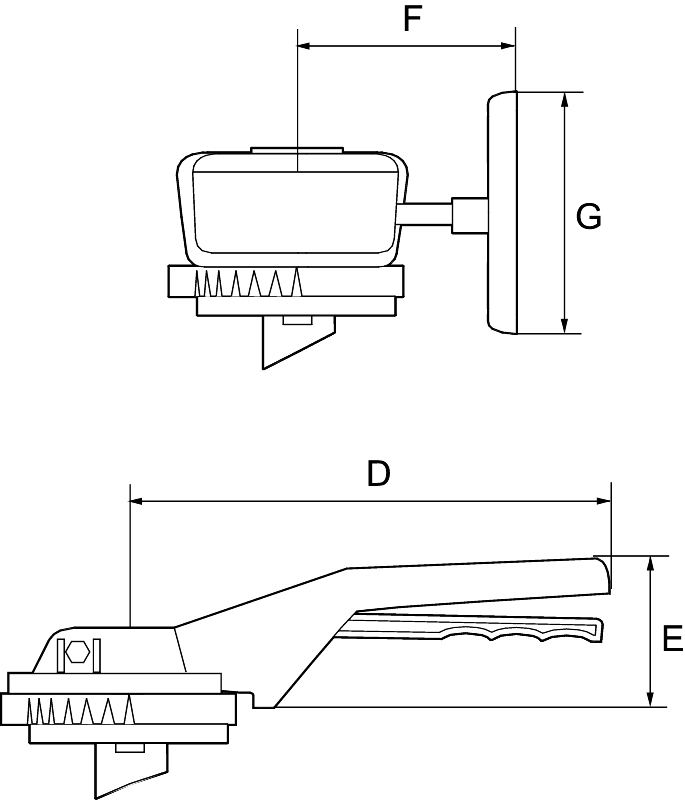

Toimilaitteet
Venttiilit varastosta toimittaan lukittavalla käsikahvalla DN 200 saakka，
ja DN250 sekä DN300 kierukkavaihteella。
Kaikki nimelliskoot voidan toimittaa kierukkavaihteella AT 2394
johon on integroituna rajakytkimet (AT 2394SPR)

Asennus

Venttiiili on tarkoitettu asennettavaksi laippojen väliin ilman tasotiivistettä
Venttiili voidaan asentaa myös vaakasuoraan。
Läpän vaatiman avautumislikkeen tila在huomioitava。

Laipat

在2301年一个
DN	Laipat
32 - 200	DIN EN pn10,16 ja ASME Class 150
250 - 500	DIN EN PN 10 ja ASME Class 150

Laipat

在2301 alug
DN	Laipat
32 - 200	DIN EN PN 16 tai ASME Class 150
250 - 500	DIN EN PN 10 tai ASME Class 150

Merkinnat

Valmistaja, DN, PN, materiaali ISO-5209 mukaan。

Tilausavain

Nimelliskoko	Kasikahvalla	Kasivaihteella
DN	AT-numero	AT-numero
50	2301年s50	2301年av50
50	2301年alugs50	2301年alugv50
