SäkerhetsventilAT 4698A

FriblåsandeSäkerhetsventil（Utan UtloppsansLutning）AVMässing。Mjuktätad（Viton）Kägla。Inlopp G1 / 2-G2。Detta AR恩utgående潜行，SE AT 4698BFÖRersättare。

尺寸område.	G1 / 2-G2
PN.	30.
温度råde	-10到+ 180°C
材料	Mässing.

Varianter.

artikelnummer.	哈马特里	DN.	Öppningstryck（Barg）	AVS.DATUM	Bruttopris.	antal.
在4698A35-15	Mässing.	15.	2,01-2,80	2021-08-23	2 390 SEK.Monteringsartikel	antal.
在4698A36-15	Mässing.	15.	2,81-4,30.	2021-08-23	2 390 SEK.Monteringsartikel	antal.
在4698A37-15	Mässing.	15.	4,31-6,20	2021-08-23	2 390 SEK.Monteringsartikel	antal.
在4698A38-15	Mässing.	15.	6,21-8,00	2021-08-23	2 390 SEK.Monteringsartikel	antal.
在4698A39-15	Mässing.	15.	8,01-12,80	2021-08-23	2 390 SEK.Monteringsartikel	antal.
在4698A40-15	Mässing.	15.	12,81-16,20.	2021-08-23	2 390 SEK.Monteringsartikel	antal.
在4698A36-20	Mässing.	20.	2,71-4,30	2021-08-23	2 710 SEKMonteringsartikel	antal.
在4698A37-20	Mässing.	20.	4,31-6,20	2021-08-23	2 710 SEKMonteringsartikel	antal.
在4698A38-20.	Mässing.	20.	6,21-8,00	2021-08-23	2 710 SEKMonteringsartikel	antal.
在4698A39-20	Mässing.	20.	8,01-11,00	2021-08-23	2 710 SEKMonteringsartikel	antal.
在4698A40-20.	Mässing.	20.	11,01-16,20.	2021-08-23	2 710 SEKMonteringsartikel	antal.
在4698A36-25	Mässing.	25.	2,81-4,30.	2021-08-23	3 180 SEKMonteringsartikel	antal.
在4698A37-25	Mässing.	25.	4,31-6,20	2021-08-23	3 180 SEKMonteringsartikel	antal.
在4698A39-25	Mässing.	25.	9,01-12,80	2021-08-23	3 180 SEKMonteringsartikel	antal.
AT 4698A40-25	Mässing.	25.	12,81-16,20.	2021-08-23	3 180 SEKMonteringsartikel	antal.
在4698-7,5-25	Mässing.	25.	7,5	2021-08-18	3 180 SEK我忍受了	antal.
在4698-10-25	Mässing.	25.	10.10	2021-08-18	3 180 SEK我忍受了	antal.

produktinformation

Användningsområde.

FriblåsandeSäkerhetsventilFörTryckkärlochRörledningssystemför
LUFT OCH安德拉neutrala gaser。

ama-text.

psg.11säkerhetsventileri gassystem
SäkerhetsventilAT4698A，G ...，friblåsande，öppningstryck：........吧。

kvalitetssäkring.

Ventilen AR provad OCHtypgodkändAVTÜV。
Uppfyller克拉文enligt ISO 4126 SAMT AFS 2016：1 direktivetFÖRtryckbärandeanordningar，enligt IV驾驶员学校，fluidgrupp 1 OCH 2。
Inställningsintyg（安格斯VIDbeställning）
intyg 3e-part，t.ex托管（Anges VidBeställning）

CE-Märkning.
Ventilen uppfyller克拉文ENL。PED AFS 2016年1，direktivetFÖRtryckbärande
anordningar，enligt IV驾驶员学校，fluidgrupp 2。

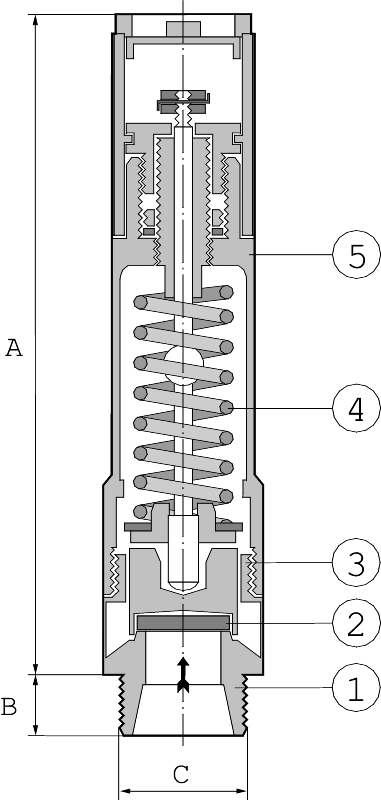

detaljförteckning

1	Ventilhus	rödmetall	g-cusn5znpb.
2	Kägeltätning.	Floogummi（Viton®）	FKM.
3.	Kägla	Mässing.	CuZn39Pb2
4.	FJÄDER.	fjäderstål
5.	FjäderkåpaDN 15-25	Mässing.	GK-Cu60Zn
	fjäderkåpadn 32-50	格罗恩	GG 25.

måttoch vikt.

ANSL。	G 1/2	G 3/4	G 1	G 1 1/4	g 1 1/2	G 2
一种	138.	153.	185.	231.	293.	367.
B.	12.	15.	16.	18.	20.	22.
做	10.	15.	20.	25.	32.	40
vikt.	0,35	0,6	0,9.	1,7	3.	8.
mått我mm，vikt i kg。DO =sätesdiameter

Funktion Och Konstruktion.

Phiborlell，Direktverkande，FjäderbelastadSäkerhetsventil。
Friblåsande，MedLättverkFörManuellPrunning。
KäglanARförseddMEDmjuktätningAV fluorgummi（ “氟橡胶”）。

Tekniska数据

Tryck OCH temperatur
Öppningstryck.	G 1/2，G 3/4，G 1 = 0,5-30巴
	G 1 1/4，G 1 1/2，G 2 = 1,0-12巴
温度	最高180℃

尺寸

	Öppn.tryck酒吧	G1 / 2.	G3 / 4.	G1.	G11 / 4	G11 / 2		G2.	Öppn.tryck酒吧	G1 / 2.	G3 / 4.	G1.
0,5	59.	133.	236.				15,0	665.	1500	2665
0,8	74.	167.	296.				15,5	686.	1547.	2748
1,0	83.	188.	333.	522.	852.	1332.	16,0	706.	1593	2831.
1,3	93.	211.	374.	586.	959.	1502.	16,5	727.	1639.	2914
1,5	110.	234.	416.	652.	1067.	1668	17,0	748.	1688.	2997
2,0.	124.	281.	500.	783.	1279.	2002年	17,5	768.	1730.	3079.
2,5	145.	324.	583.	912.	1492	2335	18,0.	789.	1780.	3162
3,0.	167.	373.	666.	1043.	1705.	2670.	18,5	1810年	1826年	3246.
3,5.	188.	417.	749.	1173.	1918年	3003.	19,0	1831	1873年	3329.
4,0.	208.	468.	833.	1304	2131.	3336.	19,5.	851.	1918年	3411.
4,5	229.	508.	916.	1434.	2344	3670.	20.20	872.	1965年	3494
5,0.	250.	556.	999	1565.	2557	4003	20,5	896.	2016年	3581
5,5.	270.	604.	1082.	1695.	2771.	4337.	21,0.	916.	2062年	3664
6,0.	291.	652.	1166.	1826年	2983	4670.	21,5	937.	2109.	3747
6,5.	312.	699.	1250.	1956年	3196.	5003.	22,0	958.	2156.	3831.
7,0	333.	747.	1332.	2087.	3409.	5337.	22,5	979.	2202.	3914.
7,5	353.	794.	1416.	2217.	3622	5670.	23,0.	999	2250.	3997
8,0	374.	841.	1500	2348	3835.	6003	23,5	1020.	2297.	4080
8,5	395.	887.	1583.	2478	4048	6337.	24,00	1041.	2343	4164.
9,0	416.	934.	1665.	2609	4261	6670.	24,5	1062.	2390	4248
9,5	436.	982.	1749.	2738	4474	7004	25,0	1082.	2438	4331.
10.10	457.	1033.	1833年	2869	4688	7337.	25,5	1103.	2484	4414.
10,5	478.	1076.	1916年	2999	4901	7670.	26.	1124.	2531.	4498.
11,0.	498.	1127.	1999年	3130.	5114.	8004	26,5	1146.	2577	4581
11,5	519.	1170.	2082年	3260.	5328	8337	27,0	1166.	2624	4664
12.12.	541.	1221.	2166.	3391.	5541.	8671	27,5.	1187.	2672	4747.
12,5.	561.	1267.	2249.				28,0	1208.	2718.	4831.
13,0.	582.	1312.	2332				28,5	1229.	2765	4914
13,5	603.	1360.	2415.				29,5.	1249.	2812.	4997
14,0.	624.	1406.	2499.				29,5.	1270.	2859	5080.
14,5	644.	1451.	2582				30.30.	1291.	2906	5164.
ENL。RN 78 KAP 5.1.2斯卡kapaciteten我tabellen multipliceras MED FAKTOR 0,9。 Kapacitet 3 / h的，拉夫特0℃

尺寸

Kapaciteterna GALLER VID ETT tryck，SOM配有10％överstigeröppningstrycket。
SäkerhetsventilenÄRHELTSTÄNGDVIDETTTYCT，SOM MED MAX 10％LEARMITERÖPPNINGYSTRYCKET。

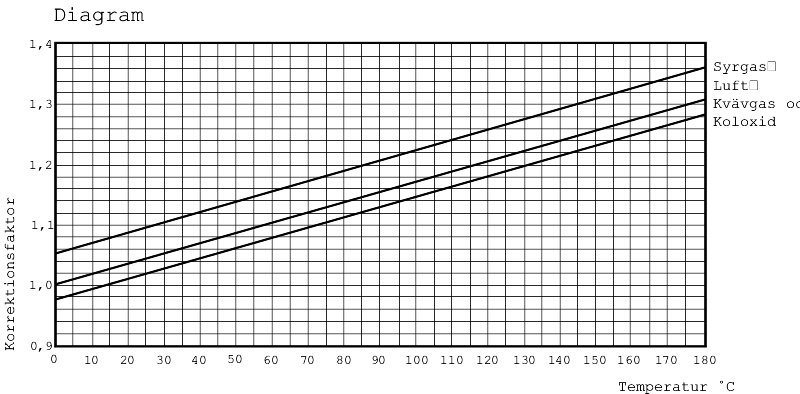

VID Dimensioner AVSäkerhetsventilFörLuftoch和ra Neutrala gourer medhögre温度Än0°C，多人柜子ÖnskadKapacitetMed Korrektionsfaktor EngigtNedanstående图。

Exempel：
Säkerhetsventilöppningstryck10巴önskas2000年标准立方米/小时syrgas。
Temperatur + 100℃。
UR DathermetAvläseskorrektionsfaktor 1,22
1,22x2000 = 2240标准立方米/小时LUFT。
Envigt Kapacitetstabell Erfordras DN 32（G11/4）VidÖppningStryck10 Bar。

安装

Ventilen哈日utvändigrörgänga。
MonterasLodrätt医学FjäderkåpanRaktUppåt。
FriblåsandeVENTIL，DVS INGEN utloppsledning根installeras。
Förövrig信息Se Bruksanvisning。
