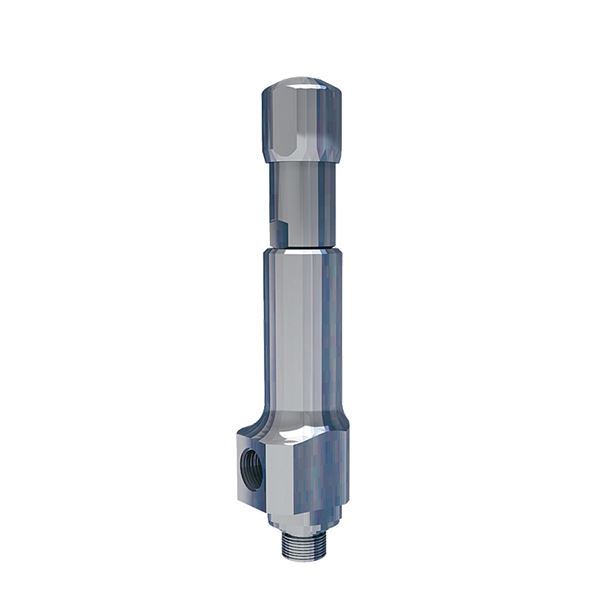

Säkerhetsventilmed“正常”karaktäristik。Gängadeanslutnictar。AvBlåmålatRostfrittStålrostfritt syrafastStål。Mjuk- ellerMetallisktTätandeKägla。G1 / 2,G3 / 4-G1 / 2。
Dimensionsomrade | G1 / 2-G3 / 4 |
---|---|
PN. | |
Temperaturomrade | -270至+280°C |
材料 | Rostfritt stål, Rostfritt syrafast stål |
Artikelnummer | 哈马特里 | DN公司 | Öppningstryck(巴) | Antal | ||
---|---|---|---|---|---|---|
在4590年 | Rostfritt“斯太尔 | 15-20 | 0, 1 - 365 | Förfrågh. | Förfrågh. | 奥弗特 |
在4592年 | Rostfritt“斯太尔 | 15-20 | 0, 1 - 180 | Förfrågh. | Förfrågh. | 奥弗特 |
在4594年 | Rostfritt syrafast“斯太尔 | 15-20 | 0,1-330 | Förfrågh. | Förfrågh. | 奥弗特 |
在4595年 | Rostfritt syrafast“斯太尔 | 15-20 | 0, 1 - 180 | Förfrågh. | Förfrågh. | 奥弗特 |
Säkerhetsventil för tryckkärl och rörledningsystem för vätskor,卢夫特/加瑟
奥辛加。
这是我的工作。
För låga kapaciter,därför lämplig För t.ex术语扩展。
Stort Tryck-OchMevercaturomRåde。
PSG.11 Sakerhetsventil
Säkerhetsventil电话:4594-4,G…,av rostfritt syrafast stål。Öppningstryck。。。巴。
Typprovad och kapacitetsprovad av TÜV,UDT,DNV,KISCO,DGR/PED,och ett flertal andra器官。
Uppfyller KRAV Engigt ISO 4126。
Intyg Engigt EN 10204,3.1(检验证书SAMT材料证书)。
输入av intyg anges vid beställning。
CE-märkning公司
Ventilen Uppfyller Kraven I AFS 2016:1(DirektivetFörTryckbärandeAnordningar)SAMT 2014/68 / EU(压力设备指令),Engigt Kategori IV,Fluidgrupp 1 Och 2。
AT 4590,4592 (av rostfritt, | 在4594年,4595年 | |||||||
---|---|---|---|---|---|---|---|---|
ej syrafast,blåmålatstål) | (av rostfritt syrafast stål) | |||||||
1. | 地中海Inloppsstuts满足 | 1.4104 / SA 479 430 | 1.4404/SA 479 316L | |||||
2. | Kägla* | 1.4122 / hardat adelstal | 1.4404 / SA 316 l * * | |||||
3. | 斯宾德尔 | 1.4021/420 | 1.4404 / 316L. | |||||
4. | FJÄDER. | 1.4310/平方英尺 | 1.4310/平方英尺 | |||||
5. | Fjäderkåpa,Ventilhus | 1.4104 / SA 479 430 | 1.4404/SA 479 316L | |||||

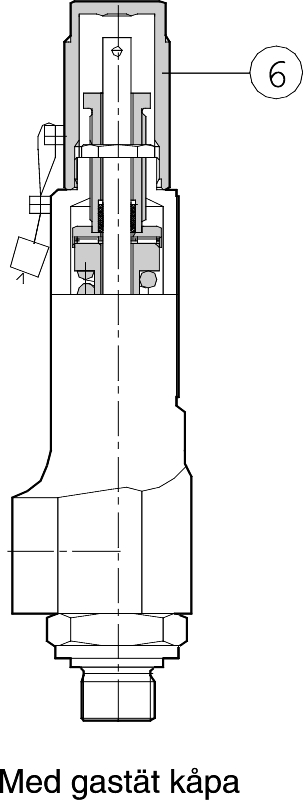

6 | Kåpa(加斯特),埃勒 | 1.0718 /stål. | 1.4404 / 316L. | |||||
6 b | Lattverkskapa (gastat) | 1.0718 /stål. | 1.4404 / 316L. | |||||
*MjuktätningFör在4592,4595,SE Rubr。mjuktätning。**在4594HPP I StelliteratUtförande。 |
DN15型 | DN20型 | |||
---|---|---|---|---|
Ansl。inlopp (utvandig恒河) | G 1/2 | G 3/4 | ||
安塞尔。utlopp(因瓦迪格-甘加) | G 1/2 | G 1/2 | ||
直径(mm) | ||||
在4590、4590马力、4592、4594、4594马力、4595、4595马力时 | 10. | 10. | ||
在4594年进行 | 6. | 6. | ||
A. | 30. | 37. | ||
B | 14. | 16. | ||
C | 33. | 33. | ||
D(最大值) | ||||
在4590 4592 4594 4595 | 165 |
165 | ||
4590HP,4594HP,4595HP | 185 | 185 | ||
在4594年进行 | 185 | 185 | ||
Vikt电话:4590、4592、4594、4595 | 1,2 | 1,6 | ||
4590HP、4592HP、4594HP、4594HP、4595HP时的Vikt | 1,4 | 2,1 | ||
Mått i mm,维克特i kg -2 = MedGastätKåpa,-4 MedGastättLättverk HP=högtrycksutförande 93-180 bar för(4590时)和68-180 bar för(4594时)以及och(4595时) HPP=högtrycksutförande 180-365巴för,4594 |
迪雷克特维尔坎德fjäderbelastad säkerhetsventil med normal karaktäristik。
曼努埃尔医学院。
文特伦哈utvändig gänganslutning på inloppet och invändig gänga på utloppet。
Kägla med mjuktätning(AT4592 och AT4595)r speciellt lämplig för fluider公司
Som är svåra att avtäta后blåsning。
trychsegring.
SäkerhetsventilenÄrfulltÖppenvid ettct tryck somöverstigerÖppningStrycketMed Max。10%
För öppningstryck lägre än 1,0 barg gäller tryckstegring, öppningstryck +0,1 barg。
Vid krav på lägre tryckstegring kontakta Armatec。
Ånga/ luft / gourer: | 最大10%vidöppningtryck fr o m 3,0 barg | |
最大0.3巴vidöppningstryck lägreän 3.0巴 | ||
瓦茨科尔: | 最大20%vidöppningtryck fr o m 3,0 barg |
|
Max 0,6 bar vid öppningstryck lägre än 3,0 bar | ||
Vid krav pålägre nedblåsning kontakta Armatec。 |
at-nummer | Satesdiameter | Oppningstryck | område温度 | |||||
---|---|---|---|---|---|---|---|---|
毫米 | bar | °C. | ||||||
在4590年 | 10. | 0,1-93 | -10°C至+220°C | MetalliskTätning. | ||||
在4590马力 | 10. | 93-180 | -10°C至+220°C | MetalliskTätning. | ||||
在4592年 | 10. | 1,0-93 | -10°C到+ 150°C | 标准三元乙丙橡胶(=D) | ||||
-10°C至+110°C | Mjuktatning Nitrilgummi (= N) | |||||||
-10°C到+ 180°C | Mjuktatning FKM /氟橡胶®(L =) | |||||||
-10°C直到+ 100°C | Mjuktätning特殊氯丁橡胶(=K) | |||||||
+/- 0°C直到+ 220°C | Mjuktätning特殊卡尔雷斯(=C) | |||||||
在4594年 | 10. | 0,1-68 | -270°C至+280°C | MetalliskTätning. | ||||
4594马力 | 10. | 68-180 | -270°C至+280°C | MetalliskTätning. | ||||
在4594年进行 | 6. | 180 - 330 | -270°C至+280°C | MetalliskTätning. | ||||
在4595年 | 10. | 1,0-68 | -20°C直到+ 180°C | 标准mjuktätn。Fkm / Viton(= L) | ||||
-25°C直到+ 110°C | Mjuktatning Nitrilgummi (= N) | |||||||
-45°C至+150°C | 三元乙丙橡胶(=D) | |||||||
-40°C至+100°C | Mjuktätning特殊氯丁橡胶(=K) | |||||||
+/-0°C至+250°C | Mjuktätning特殊卡尔雷斯(=C) | |||||||
4595马力 | 10. | 68-180 | 在4595年 | |||||
FördelikaVentilmaterialenGällertryck- ochcemperaturgränserenvigtGällande常规。 康塔克塔阿玛特克公司提供温度调节器 |
För ventiler med mjuktätning (AT 4592, AT 4595) gäller följande聚合物: | ||
Mjuktätning公司 | Vanliga anvandningsomraden | |
epdm. | Vatten,ånga最大4 barg,vissa aggressivaämnen,silikon。 | |
最大150°C。Ej oljor。 | ||
氟橡胶 | Höga温度,Mineraloljor,Silikon,Ozon,Flertalet | |
侵略性。最高180°C。Ej hetvatten/ånga。 | ||
Nitrilgummi. | 水蛇,植物蛇和动物蛇。Max 110°C。 | |
Neopren | 石蜡,凯尔迈耶。最高100°C。 | |
Kalrez | Flertalet Kemikalier。最大250°C。 | |
Se även under rubrik 'Tryck och temperature ' |
维数计算后,给娜förutsättningar översändes på begäran。
上层流体,密度(vid vätskor), kapacitet/effekt,最高温度och öppningstryck。
Med bar menas bar övertryck。
DettalikställsMed酒吧(Ö),Barg,Bar(E),Atöeller kg / cm2.我是安纳坦格斯。
Med Nm3/h为“fri”kapacitet /gas (N=正常)。
Detta likställs med m3./h inget annat anges。
Produktserien ersätter helt tidigare sortiment电话:4690-4697。
Kapacitetskoefficient ånga/gas αd D/G
Sätesdiameter6 mmmetalltätande:0,72
Sätesdiameter10 mmmetalltätande:0,50
Sätesdiameter 10毫米mjuktätande: 0,40
卡帕契茨科系数vätskorαd F
Sätesdiameter10 mmmetalltätande:0,35
Sätesdiameter 10毫米mjuktätande: 0,33
Satesdiameter, seMått och vikt公司
AT-NR. | 4590马力,4590马力,4594马力,4594马力 | 在4594年进行 | ||||||||||
Ansl。 | Dn 15, Dn 20 | Dn 15, Dn 20 | ||||||||||
塞特 | 10毫米 | 6毫米 | ||||||||||
Pö. | ||||||||||||
bar | Anga种族 | 卢夫特 | 瓦滕 | Anga种族 | 卢夫特 | 瓦滕 | ||||||
0,5 | 31. | 38. | 1222 | |||||||||
1. | 45. | 57. | 1666 | |||||||||
2. | 74 | 94 | 2333 | |||||||||
3. | 99 | 127. | 2777 | |||||||||
4. | 124. | 161. | 3222 | |||||||||
5. | 148. | 193 | 3666 | |||||||||
6. | 173 | 225. | 3999 | |||||||||
8. | 222. | 291 | 4666 | |||||||||
10. | 269. | 356. | 5111. | |||||||||
15. | 392 | 519 | 6333. | |||||||||
20. | 513 | 683. | 7333. | |||||||||
25. | 635 | 846 | 8111 | |||||||||
30. | 758 | 1009 | 8888. | |||||||||
40 | 1007 | 1336 | 10333. | |||||||||
50. | 1263 | 1663 | 11111 | |||||||||
60 | 1524 | 1989 | 12222 | |||||||||
70 | 1791 | 2315 | 13333 | |||||||||
80 | 2065年 | 2642 | 14444. | |||||||||
100. | 2636 | 3295. | 16666 | |||||||||
150. | 4208 | 4928 | 19999 | |||||||||
180 | 5907 | 22222 | 3063. | |||||||||
200. | 3401 | |||||||||||
250. | 4247 | |||||||||||
300 | 5094 | |||||||||||
330. | 5602 | |||||||||||
Pö=Pöppningstryck。 Enligt gällande norm EN ISO 4126-1标准第0,9页。 马塔德·恩加,千克/小时。Luft i Nm3/h(fri Luft)vid 0°C och atm.tryck 1013毫巴(a)。在20°C温度下,Vatten i kg/h。 Kapaciteterna gäller vid en tryckstegring av 10% av öppningstrycket。 Kontakta Armatec för dimensions av andra fluider等。 |
AT-NR. | 4592年,4595,在4595HP | |||||
Ansl。 | Dn 15, Dn 20 | |||||
塞特 | 10毫米 | |||||
Pö. | ||||||
bar | Anga种族 | 卢夫特 | 瓦滕 | |||
1. | 40 | 48. | 1533 | |||
2. | 62 | 75,7 | 2177 | |||
3. | 84 | 102. | 2666 | |||
4. | 104. | 128. | 3077. | |||
5. | 154. | 3433 | ||||
6. | 181 | 3766 | ||||
7. | 206. | 4066 | ||||
8. | 233. | 4344 | ||||
9 | 258. | 4611 | ||||
10. | 285. | 4866 | ||||
12. | 337. | 5322 | ||||
14. | 389. | 5755 | ||||
15. | 415 | 5955 | ||||
20. | 546. | 6877 | ||||
25. | 676. | 7688 | ||||
30. | 807 | 8422. | ||||
40 | 1068 | 9722 | ||||
50. | 1329 | 10877 | ||||
60 | 1591 | 11911 | ||||
70 | 1853 | 12866. | ||||
80 | 2114 | 13755 | ||||
100. | 2636 | 15377 | ||||
150. | 3943 | 18833 | ||||
180 | 4726 | 20633 | ||||
Pö=Pöppningstryck。 Enligt gällande norm EN ISO 4126-1标准第0,9页。 马塔德·恩加,千克/小时。Luft i Nm3/h(fri Luft)vid 0°C och atm.tryck 1013毫巴(a)。在20°C温度下,Vatten i kg/h。 Kapaciteterna gäller vid en tryckstegring av 10% av öppningstrycket。 Kontakta Armatec för dimensions av andra fluider等。 |
奥格曼特拉特·乌特夫兰德。
NPT-gängor,invändig rörgänga påinlopp,flänsar enligt DIN eller ANSI。卫生学kt utförande=4981(“清洁服务”)。
极值2,6 x 10-8mbar x l/s,测试用中氦。
Ventiler med gängade anslutningar för större kapaciteter och/eller högre tryck och temperature, se AT4585-serien enight分离式产品。
安斯卢丁格尔 | Rörgänga. | |
---|---|---|
Inlopp | Utvändig gänga g 1/2(DN 15)eller g 3/4(DN 20) | |
utlopp. | Invändig gänga G 1/2 (DN 15) | |
se bruksanvisning。 |
Säkerhetsventilenskall motieteras och funktionsprovas。
OMDENÄRFörseddMedLättverkKandettaGöras漂移。
Skruvalättverkshuvenmoturs Ca 3 Varv直到Motstånd溜冰者。
VentilenÄrFortfarandeStängd,Men Den Stigande SkruvenPåVentilensTopp VisarAttÖppningAvVentilenPåbörjats。
维德·伊特利加雷·弗里德宁·波纳尔·凡蒂伦。Detta skall göras försiktigt公司。
维德·圣宁·戈尔斯奥姆夫·维德宁(梅杜尔)是一位伟大的政治家。
För yTerligare信息来自underhåll等分离机.
Fabrikat, AT-nummer, DN, PN, CE-märke,物料编号flödesriktning。
Dessutom finns påventilhuset TÜVs godkännandeskylt med,tillverkarens图437(=第4590页,第4594页)和438(=第4592页,第4595页)。
Öppningstrycket är instansat på inloppsstuds och på TÜVs typgodkännandeskylt。
Metalltatande sakerhetsventil | ||||||
例如:4594-4HP-22,0-15 | ||||||
在4594年 | -4 | -22年0 | -15年 | |||
---|---|---|---|---|---|---|
Fig. nr。 | Utforande | Öppningstryck(巴) | DN公司 | |||
4590 = * kromstal | -2 =gastätkåpa(0,1-93 / 68 barg)** | * 15 |
||||
4594 = rostfritt | -2HP=gastät kåpa(93/68-180巴)*** | * 20 | ||||
锡拉法斯特stål | -2HPP=gastät kåpa (180-365/330 barg)**** | |||||
-4=gastätt lättverk (0,1-93/68 barg)** | ||||||
-4HP=gastätt lättverk (93/68-180 barg)*** | ||||||
-4HPP=gastätt lättverk (180-330 barg)**** | ||||||
*kromståletÄrelt rostfritt,blåmålaticke syrafaststål |
MjuktätandeSäkerhetsventil. | ||||||||
Exempel: 0-15 l4-22 4595号 | ||||||||
在4595年 | L | 4. | -22年0 | -15年 | ||||
Fig. nr。 | Mjuktätning公司 | Utforande | Öppningstryck驳棍 | DN公司 | ||||
在4592 = *kromstål | d = epdm. | 2LP =GastätKåpa(0,1-16驳棍) | * 15 |
|||||
在4595 = rostfritt syrafaststål | l =Viton®. | 2 =gastätkåpa(5-93 / 68 barg)** | * 20 | |||||
K = Neopren | 2HP=gastät kåpa(93/68-180巴)*** | |||||||
n = nitril. | 4LP =GastättLättverk(0,1-16巴格) | |||||||
C=卡尔雷斯 | 4 =gastättlättverk(5-93 / 68 barg)** |
|||||||
4HP= gastätt lättverk (93/68-180 barg)*** | ||||||||
*kromståletÄrelt rostfritt,blåmålaticke syrafaststål |
