Backventil med fjäderbelastad kägla av gjutjärn/nitrilgummi med flänsar。För i huvudsak kallt och varmt vatten, tryckstegringsanläggningar, värme- och kylsystem, bevattningsanläggningar,泵安装商och vattendistribution。
Dimensionsomrade | DN40直到DN500 |
---|---|
PN | 16/10 |
Temperaturomrade | -10°C至+100°C |
材料 | Grajarn |
Artikelnummer | Husmaterial | DN | PN | 温(°C) | Anslutning | Antal | ||
---|---|---|---|---|---|---|---|---|
在1161 - 40 | Grajarn | 40 | 16 | 10 - 100 | 果馅饼 | 2021-08-05 | 570瑞典克朗 | |
在1161 - 50 | Grajarn | 50 | 16 | 10 - 100 | 果馅饼 | 2021-08-05 | 820瑞典克朗 | |
在1161 - 65 | Grajarn | 65 | 16 | 10 - 100 | 果馅饼 | 2021-08-05 | 010瑞典克朗 | |
在1161 - 80 | Grajarn | 80 | 16 | 10 - 100 | 果馅饼 | 2021-08-05 | 260瑞典克朗 | |
在1161 - 100 | Grajarn | One hundred. | 16 | 10 - 100 | 果馅饼 | 2021-08-05 | 800瑞典克朗 | |
在1161 - 125 | Grajarn | 125 | 16 | 10 - 100 | 果馅饼 | 2021-08-05 | 000瑞典克朗 | |
在1161 - 150 | Grajarn | 150 | 16 | 10 - 100 | 果馅饼 | 2021-08-05 | 100瑞典克朗 | |
在1161 - 200 | Grajarn | 200 | 10 | 10 - 100 | 果馅饼 | 2021-09-01 | 19 200瑞典克朗 | |
在1161 - 250 | Grajarn | 250 | 10 | 10 - 100 | 果馅饼 | 2021-09-01 | 28 500瑞典克朗 | |
在1161 - 300 | Grajarn | 300 | 10 | 10 - 100 | 果馅饼 | 2021-09-29 | 42 400瑞典克朗 | |
在1161 - 350 | Grajarn | 350 | 10 | 10 - 100 | 果馅饼 | 2021-09-29 | 81 400瑞典克朗 | |
在1161 - 400。 | Grajarn | 400 | 10 | 10 - 100 | 果馅饼 | Forfragan | Forfragan | Offert |
在1161 - 500。 | Grajarn | 500 | 10 | 10 - 100 | 果馅饼 | Forfragan | Forfragan | Offert |
Backventil för i huvudsak:
- Kallt- och varmt vatten
——Tryckstegringsanlaggningar
- Värme- och kylsystem
——Bevattningsanlaggningar
——Pumpinstallationer
——vattendistribution
pss .31 Backventil vätskesystem
Backventil AT1161, DN……, med hus och kägla av gråjärn samt fjäder av rostfritt stål。Försedd med G1/2 kontrolluttag samt flänsar PN... .Ytbehandling av pulverepoxi。
CE typgodkannande enl。97/23 / CE
1 | Ventilhus | grajarn, epoxymalad | EN 1561。en - gjl - 250 |
2 | 啤酒 | brons | CuSn12-C |
3. | Kagla | ||
DN 40 | 集结 | EN 12164。CuZn40Pb2 | |
Dn 50 - 65 | brons | EN 1982。CuSn5Zn5Pb5-C GS | |
Dn 80 - 500 | grajarn +环氧 | EN 561。en - gjl - 250 | |
4 | Fjader | rostfritt“斯太尔 | EN 10270 - 3。X10CrNi18-8符合美国钢铁协会的302 |
5 | Mjuktatning | 三元乙丙橡胶 | |
6 | Styrning | grajarn +环氧 | en - gjl - 250 |
DN 50 | brons | CuSn5Zn5Pb5-C GS |

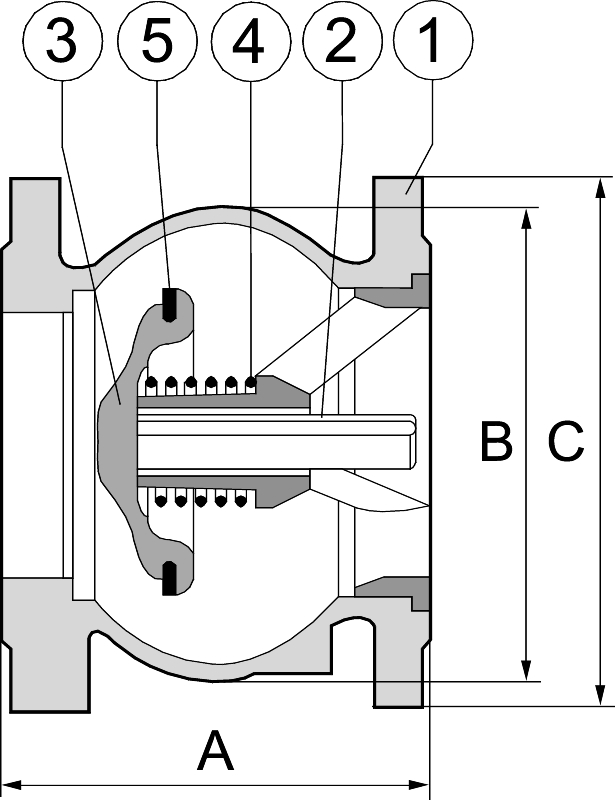

DN | 40 | 50 | 65 | 80 | One hundred. | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
一个 | 85 | One hundred. | 120 | 140 | 170 | 200 | 230 | 288 | 354 | 395 | 472 | 560 | 750 | |||||||||||||
B | 80 | 97 | 125 | 150 | 187 | 220 | 250 | 340 | 420 | 490 | 586 | 680 | 880 | |||||||||||||
C | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 533 | 597 | 670 | |||||||||||||
Vikt | 4,2 | 5、8 | 8、1 | 10、2 | 14、5 | 24 | 32 | 53 | 94 | 140 | 225 | 312 | 540 | |||||||||||||
Mått i mm, vikt i kg。 |
Fjaderbelastad。坎蒙特拉斯瓦尔弗里特inbyggnadsläge och stänger innan mediaströmmen vänder。
Mycket lagt tryckfall。上帝tätningsförmåga vid såväl låga som höga tryck。Mildrar tryckslag vid t.e ex。pumpstopp。
文提伦är försedd med två stycken G1/2 pluggade kontrolluttag。

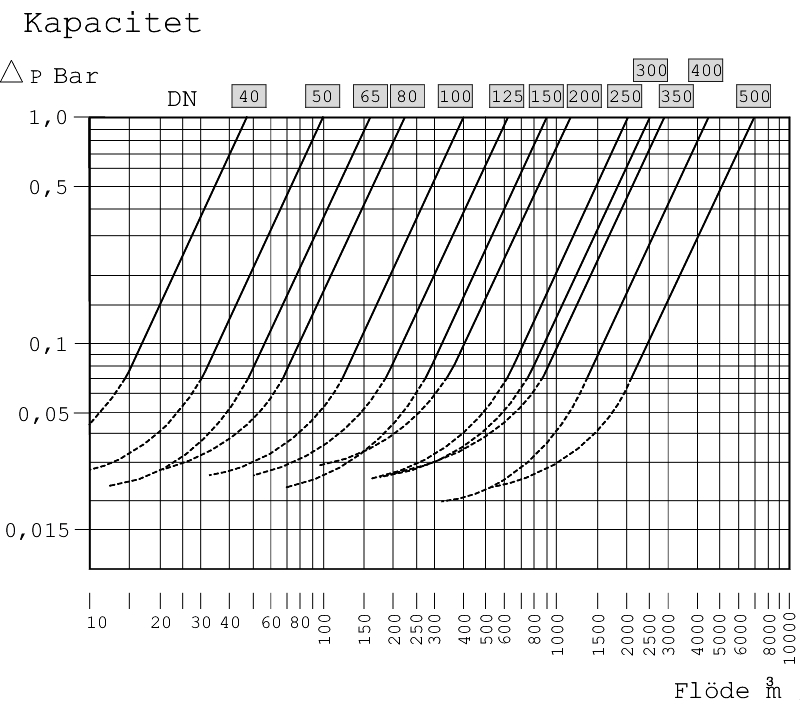

Heldragen linje = ventil full öppen
Streckad linje = ventil i öppningsläge
Tryckfallet i diagram gäller endast då ventilen är fullt öppen。När ventilen är i öppningsläge blir tryckfallet större än i redovisat diagram。
DN | 40 | 50 | 65 | 80 | One hundred. | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
KV | 47 | 99 | 159 | 222 | 396 | 619 | 890 | 1120 | 2010 | 2459 | 2843 | 4370 | 6914 |
Tryck och温 | ||
Arbetstryck | Dn 40 - 150 | max。16条 |
Dn 200 - 500 | max。10条 | |
温 | max。130°C(100°C kontinuerlight) |
Backventil AT 1161 kan fås i följande utföranden på förfrågan: | Bestallningsnyckel * | |
---|---|---|
通风segjärn (GJS) pn40 (dn40 -150)、pn25 (dn200 -500)。Oborrade kontrolluttag。 | 1161 - xxs | |
罗斯弗里特通风,kägla och klaff罗斯弗里特stål 304。DN 40 - 400 | 1161 - xxrf | |
通风gråjärn,入口kontrolluttag。Tätningar i (FKM) Viton®。直到bl.a Anvands。kolvaten。DN 40 - 250 | 1161年第25 | |
通风设备gråjärn, in-/utvändigt PTFE (Teflon) målad, oborrade kontrolluttag。Tatning我三元乙丙橡胶。DN 40 - 400 | 1161 - xxttp | |
*) -xx i beställningsnyckeln anger DN |
坎蒙特拉斯瓦尔弗里特inbyggnadsläge。Flänsar pn10对应EN1092-2。Bör placeras minst 3-5 x DN från annan armatur, rörböjar och liknande。deta för att undvika ett turbulent flöde genom backventilen。
Vid eventuell otät ventil, kontrollera mjuktätningen (rengör eller byt ut)。För övrigt krävs inget särskilt underhåll。
Fabrikat, DN, PN, material och flödespil。
Exempel: 1161 - 100 | ||
在1161 | -100年 | |
---|---|---|
无花果nr。 | DN | 选项 |
Inget angivet (standard) = Gråjärn PN 16/10 med kontrolluttag | ||
S = Segjarn PN 40/25 | ||
射频= Rostfritt“斯太尔 | ||
V =氟橡胶®-tatning | ||
TTP =聚四氟乙烯malad in-utvandigt |
