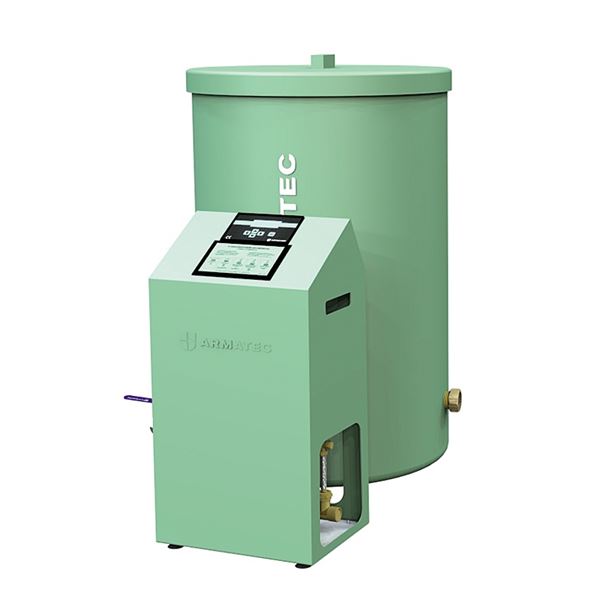

Expansionskärl在8353A

Användningsområde.

Ska在流体下漂移volymförändring，在基因组温度变化中，我ett värmesystem。

AMA-text

PLC.122 Öppna expansionskärl med tryckhållningspump
Öppet expansionskärl AT 853axxx med volym XXX升och tryckhållningspump för drifttryck max 4,0 bar。Med styrenhet för konstant tryckhållning, tryck- och volymvisningsamt erforderliga larmutgångar。KlarFörStyrningAV AutomatiskPåfylning。

Kvalitetssakring

Öppet expansionskärl, därför fritt från输入和发送一个确认的器官。Utrustning är i överensstämmelse med MD 2006/42/EG, LVD 2014/35/EU och EMC 2014/30/EU samt är CE-märkta。

detaljförteckning

1	斯金雷斯医学展示
2	泵
3.	Anslutning直到系统
4.	anslutning直到扩张kärl.
5.	横透
6.	Tryckgivare.
7.	smutsfilter.
8.	Magnetventil
9.	anslutningförpåfyllningssats
10.	地中海Volymgivare卡贝尔
11.	Expansionskärli我聚丙烯
12.	为volymgivare Anslutning

detaljförteckning

För volymerna 600 och 1000升sammankopplas två lika stora kärl, 300+300升resp。500+500升med en gemensam tryckhållningsenhet。För volym 1500升sammankopplas tre 500升kärl med en gemensam tryckhållningsenhet。我båda堕落ingår kopplingssatser som标准I leveransen。Viktigt att samtliga kärl placeras på samma golvnivå， så att volymgivarens indikering till styrenheten även stämmer för övriga kärl。

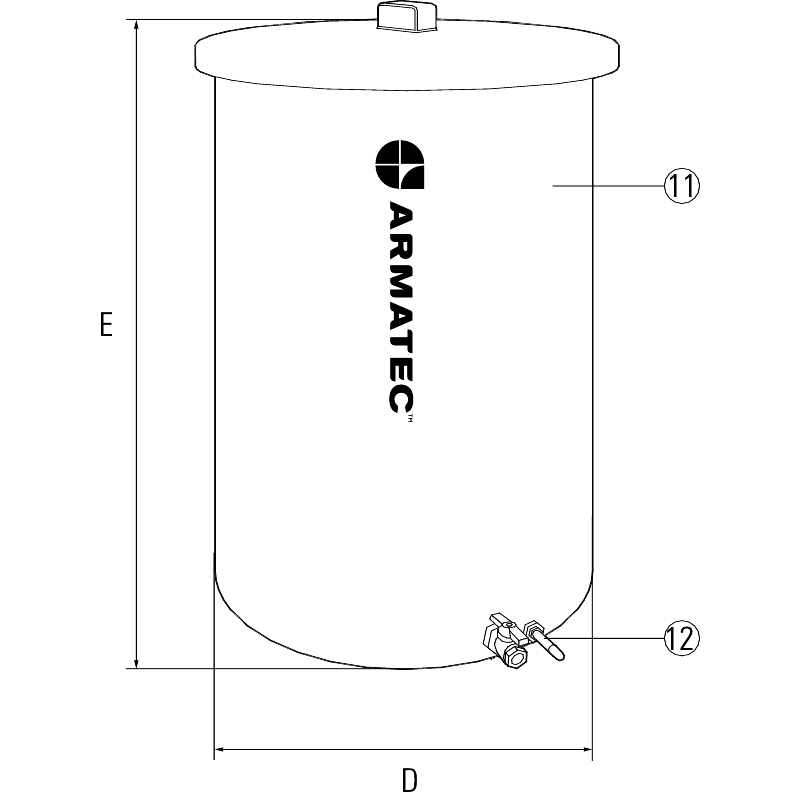

måttoch vikt.

Volym	200	300	500.	600	1000	1500
一种	500.	500.	500.	500.	500.	500.
B.	960.	960.	960.	960.	960.	960.
C	370.	370.	370.	370.	370.	370.
D.	570	700.	675	700.	675	675
E.	1100	1100	1600	1100	1600	1600
Vikt卡尔	13.	17.	23.	26.	46.	69.
Vikt tryckhallningsenhet	30.	30.	30.	30.	30.	30.

Text_sammankopplas

obs！måttena och bför600，1000 och 1500升Gällerperkärl。

Funktion och konstruktion

TryckhållningsystemBeståendeAveltörloch en KommunicerAndeTryCkhållningsenhet。HelaKärletsvolym kananvändas，vilket ger ennästan100％-ig utnyttjandegrad。TryckhållningsenhetenBestårVenenTrickhållningspump，Magnetventil，Backventil Samt Tryckgivare。

På toppen finns styrenheten och som constant övervakar och reglerar för att hålla anläggningens drifttryck så jämnt som möjligt。Trycket tillåts sjunka ned till 0,2 bar under inställt drifttryck, innan pumpen startar tryckhöjningen upp till valt drifttryck och stannar。在tryckstegring sker i anläggningen när温度触发p.g.a fluidens volymökning och som as upp av expansionskärlet。Vid 0,2 bars tryckhöjning öppnar magnetventilen för att åter sänka trycket till inställt drifttryck。Drifttrycket kan hela tiden avläsas på苯乙烯hetens显示。Den varierande mängden流体i kärlet avkänns löpande av volymgivaren som statiska tryckförändringar p.g.a nivåförändringen och签证som procentinnehåll på苯乙烯hetens显示。

FörökadFriftsäkerhetochÖvervakningFinnsocconstfria，Slutande Alt。Brytande，LarmutgångarFörLarmVid：Lågtfrifttryck，Högtfrifttryck，Min ocm Och Max Volym。Om DenAutomatiskaPåfyllningenärAktiveradoch Angiven MaxTillåtonPåfyllningsmängdÄRÖVERSKRIDEN，SLER LARMVISNING：LARMPåfyllning。

Volymokningar职责。minskingar kontinuerlight I värmesystem P.G.A温度变化。Ett tryckhållningssystem med mjukstartande tryckhållningspump säkerställer Ett konantdrifttryck, en effektiv kärlvolym, hög driftsäkerhet och lång livslängd。

Tekniska数据

Ingåendetryckhållningsenhet在8353a14 har upförtryckhållningmed max drifttryck 4,0 bar。ELDATA：1-FAS 230V 50Hz，Effekt 0,5KW，Märkström2,2a。EttKompettEntionskärl，BeståendeAv欧特·赫尔尔·奥克·恩·泰尔克霍林顿尼特Har Artikelbeteckningen在8353A200到1500。

尺寸

För komplett dimensions ering av både tryckhållningsenhet och kärlvolym används Armatecs dimensions ingsprogram VARMBER, vilket finns tillgängligt på vår hemsida。Förutom expansionskärl dimensioneras här även säkerhetsutrustningar för olika typer av anläggningar。

Tillbehor och变体

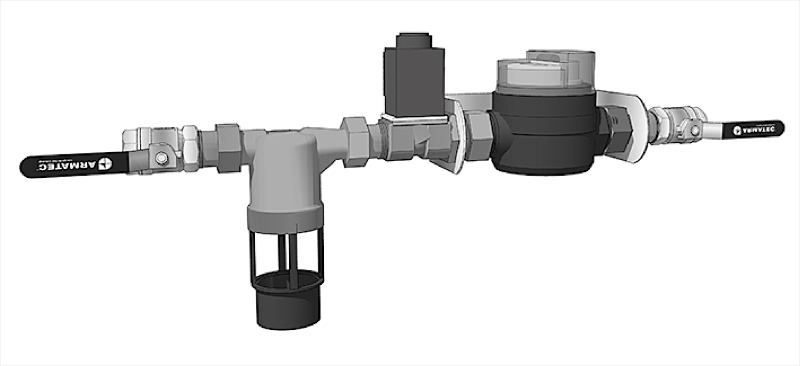

Utrustningen Kan KompletterasMedPåfylningssats在8300PS15FörAutomatiskPåfylning。EN Kompett SATS，Förväggmontage，BeståendeAvMetersventil，VattenmätareMedPursutgång，ÅterströmningsskyddSamtAvstängningsventiler。FÖRMELMERSECATPRODUPTBLADFÖR在8300PS15。

För pumpenhet med högre drifttryck，上升至7,0 bar, se产品AT 8353A17。

安装

FörMaxfunktion ochhögstadriftsäkerhetskall扩展kärletanslutas直到systemets Returledning，Påclukulationspumpumenssugsida。utrustningen leveraras helt komplett mederforderliga anlutningsdetaljer，Inkl。Jordad Elkabel Med StickPropp，Flexibel Anslutningsslang，Avstängningsventil，FörEnkel“即插即用”安装。

Om系统温度är hög och det därmed är sanolikt att温度vid expansionskärlet kan komma att överstiga producduktens temperaturområde, skall ett avsvalningskärl AT 8303 inmonteras före tryckhållningssystemet。

Underhall och reservdelar

För säker funktion ch drift rekommenderas regelbunden tillsyn ch kontroll, minst en gång per år。芬兰语:Tryckhållningspump, magnetventil, styrenhet和volymgivare。För mer ingående information se bruksanvisning。

Märkning.

Uppgifter om volym, tillverkningsår, tillverkningsnummer, typnummer, CE-märkning samt tillverkaren namn anges på utrustningens märkskylt。

Beställningsnyckel.

Volym(升)	AT-NR.
200	8353A200.
300	架a300型8353
500.	8353A500.
600	8353年a600
1000	8353年a1000
1500	8353A1500.
