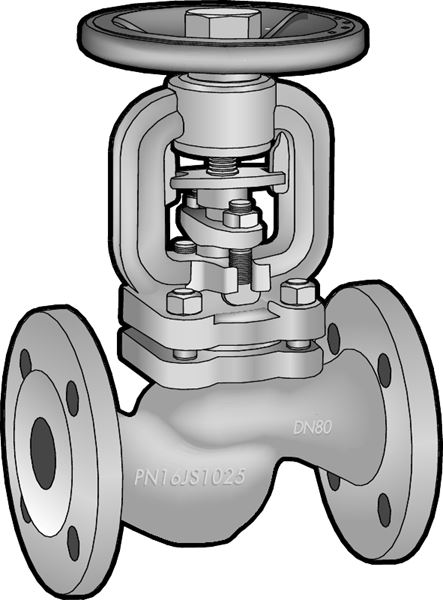

球墨铸铁带法兰截止阀,PN25。带有防止介质接触填料箱的波纹管。免维护,外主轴螺纹,开启/关闭显示装置,方向盘不上升。
用于蒸汽、凝结水、热水、导热油和对健康和环境有害的介质的截止阀。
尺寸范围 | DN 15 ~ DN 100 |
---|---|
PN | 25 |
温度范围 | -10°C至+300°C |
材料 | 球墨铸铁 |
货号 | 住房材料 | DN | PN | 温度(°C) | 连接 | 量 |
---|---|---|---|---|---|---|
在1028年去往b15 | 球墨铸铁 | 15 | 25 | 10 - 300 | 法兰 | |
在1028 b20 | 球墨铸铁 | 20. | 25 | 10 - 300 | 法兰 | |
在1028 b25 | 球墨铸铁 | 25 | 25 | 10 - 300 | 法兰 | |
在1028 b32 | 球墨铸铁 | 32 | 25 | 10 - 300 | 法兰 | |
在1028年3 | 球墨铸铁 | 40 | 25 | 10 - 300 | 法兰 | |
在1028 b50 | 球墨铸铁 | 50 | 25 | 10 - 300 | 法兰 | |
在1028 b65 | 球墨铸铁 | 65 | 25 | 10 - 300 | 法兰 | |
在1028 b80 | 球墨铸铁 | 80 | 25 | 10 - 300 | 法兰 | |
在1028 b100 | 球墨铸铁 | One hundred. | 25 | 10 - 300 | 法兰 |
尺寸范围 | PN | 温度范围 | 材料 |
---|---|---|---|
DN 15 - 100 | 25 | -10°C至+300°C | 球墨铸铁 |
切断阀:
——蒸汽
——冷凝
——热水
——热油
测试按照EN 12266-1进行。A级泄漏适用于这种类型的阀门。
ce标志
这些阀门符合AFS 2016:1和2014/68/EU(压力设备指令)的要求。
Pos | 组件 | 材料 |
---|---|---|
1 | 身体 | 球墨铸铁EN-GJS400-18-LT |
2 | 阀盖 | 球墨铸铁EN-GJS400-18-LT |
3. | 座位 | 不锈钢1.4006 |
4 | 锥/全球 | 不锈钢1.4021 |
5 | 波纹管 | 不锈钢1.4571 |
DN | 15 | 20. | 25 | 32 | 40 | 50 | 65 | 80 | One hundred. | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
一个 | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | |||||||||||||
B | 178 | 178 | 193 | 201 | 224 | 228 | 270 | 295 | 321 | |||||||||||||
C | 125 | 125 | 125 | 125 | 150 | 150 | 175 | 200 | 250 | |||||||||||||
重量 | 3、2 | 3、9 | 4、6 | 6、5 | 9日0 | 11 | 15日8 | 20日,5 | 35 | |||||||||||||
尺寸(mm),重量(kg)。 |
带有防止流体接触填料函的波纹管。这样就消除了填料函泄漏的危险。
-外杆螺纹
-位置指示器,开启/关闭
——暗手轮
工作 压力 |
工作 温度 max。°C |
---|---|
max。酒吧 | max。°C |
25 | -10年 |
25 | 120 |
24日,3 | 150 |
23 | 200 |
21日8 | 250 |
20. | 300 |
17日,5 | 350 |
DN | 15 | 20. | 25 | 32 | 40 | 50 | 65 | 80 | One hundred. |
---|---|---|---|---|---|---|---|---|---|
Kvs | 5、9 | 7、4 | 13 | 18 | 30. | 41 | 79 | 115 | 181 |
可根据要求选择更大的尺寸。
压力等级按PN16。
连接
连接法兰符合ss335 - PN25。除了手轮指向下外,可以安装在任何位置。
应避免管道系统中的振动。系统在启动前应该进行冲洗。
例子:1028 b50 | ||||
在1028 b | 50 | |||
---|---|---|---|---|
图没有。 | DN | |||
RSK-number,参见RSK-register |
