用于温暖和热水和压缩空气和气体的截止阀。具有焊接端的完全焊接管道结构,适用于管道系统中的直接焊接。减少孔。球被夹在两个碳填充的PTFE座束之间。ISO顶部根据ISO 5211。
维度范围 | DN 10-400. |
---|---|
PN. | 40/25 |
温度范围 | -10ºC至+204ºC |
材料 | 钢 |
维度范围 | PN. | 温度范围 | 材料 |
---|---|---|---|
DN 10-50 |
40 25. |
-20°C高达204°C | 钢 |
作为温暖和热水系统的截止阀,压缩空气和气体,流体组2。
PSB.1球阀

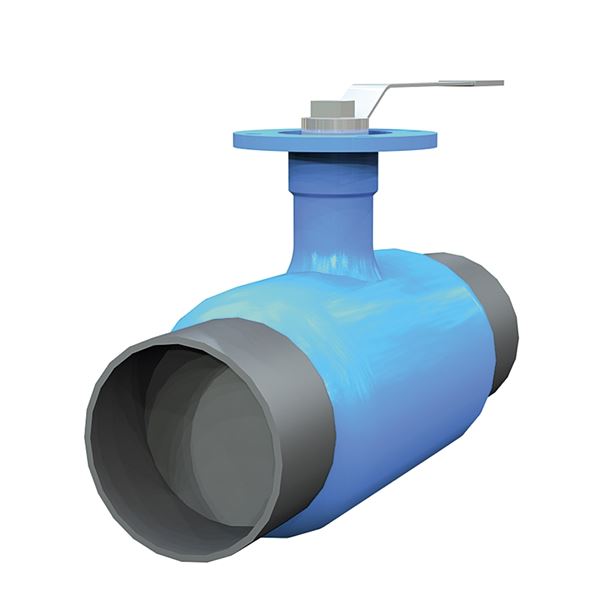

DN 10-150带杠杆;球阀在3590s,dn ...与焊接端的钢体。使用长时间颈部适用于绝缘。

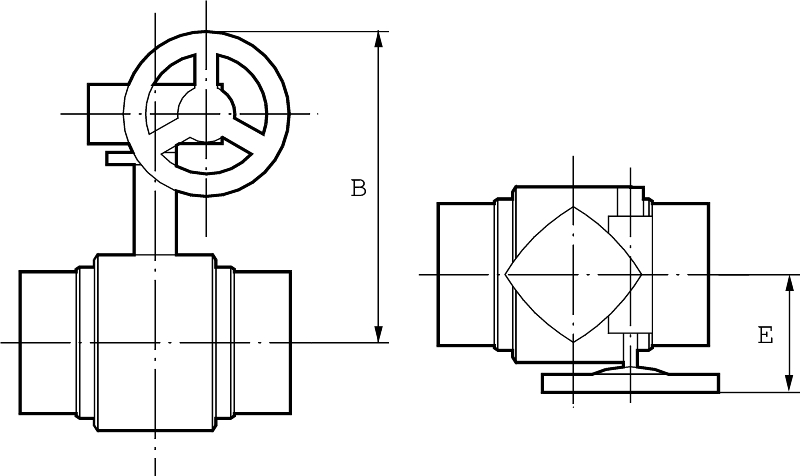

对于带齿轮的DN 200-400;球阀在3590V,DN ...与焊接端的钢体。使用长时间颈部适用于绝缘。
3591的球阀用杠杆,dn ...钢体,一个焊接端和一个内线连接。使用长时间颈部适用于绝缘。
CE-Märking.
区供暖25bar:
通风机DN 10 T.O.M.40码。PED 2014/68 / EU。流体组2。
通风机DN 50 T.O.M.125 acc。PED 2014/68 / EU。Cathegory I,Fluids Group 2。
通风机DN 150 OCH 200 ACC。PED 2014/68 / EU。Cathegory II,液体组2。
通风机DN 250 T.O.M.400 ACC。PED 2014/68 / EU。Cathegory III,液体组2。
1 | 身体/焊接端 | 钢 | 1.0345. |
2 | 球 | 不锈钢 | 1.4301 |
3. | 座圈 | PTFE. | |
4. | 干 | 不锈钢 | 1.4028 |
5. | 干垫圈 | PTFE. |
ANSL。 | 10. | 15. | 20. | 25. | 32. | 40 | 50. | 65. | 80 | |||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
一种 | 在3590年代 | 230. | 230. | 230. | 230. | 260. | 260. | 300 | 300 | 300 | ||||||||||||||||
一种 | 在3591年 | 125. | 165. | 175. | 185. | 200. | 220. | 245. | - | - | ||||||||||||||||
B(h) | 在359倍 | 119. | 119. | 134. | 138. | 142. | 145. | 151. | 158. | 215. | ||||||||||||||||
B. | 在3590V. | - | - | - | - | - | - | - | - | - | ||||||||||||||||
C | - | - | - | - | - | - | - | - | - | |||||||||||||||||
E. | 在3590年 | - | 21,3 | 26,9. | 33,7. | 42,4 | 48,3 | 60,3 | 76,1. | 88,9. | ||||||||||||||||
E. | 在3590V. | - | - | - | - | - | - | - | - | - | ||||||||||||||||
ISO 5211. | 在359倍 | F05. | F05. | F05. | F05. | F05. | F07. | F07. | F10 | |||||||||||||||||
ISO 5211对角线广场 | 在359倍 | 11. | 11. | 11. | 11. | 11. | 11. | 14. | 19. | |||||||||||||||||
REQ扭矩(NM) | 在359倍 | 3. | 4. | 7. | 16. | 25. | 48. | 68. | 93. | |||||||||||||||||
vikt. | 在3590年 | - | 0,6 | 1 | 1 | 1,4 | 2 | 2,9. | 4,2 | 9. | ||||||||||||||||
测量以mm,重量i kg。 |
ANSL。 | 100. | 125. | 150. | 200. | 250. | 300 | 350. |
400 |
450. | 500. | 600 | |||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
一种 | 在3590年 | 325. | 325. | 350. | 390. | 520. | 620. | 850. |
900 | 950. | 950. | 1150. |
||||||||||||||||
B(h) | 在3590年 | 223. | 252. | 290. | 312. | 349. | 352. | 382. |
382. | 506. | 506. | 600 |
||||||||||||||||
C | - | - | - | - | - | - | ||||||||||||||||||||||
D. | 在3590年 | 114,3 | 139,7. | 168,3 | 219,1. | 273. | 323,9. | 355,6. | 406,4. | |||||||||||||||||||
E. | 在3590V. | - | - | 210. | 240. | 285. | 360. | 450. | 550. | |||||||||||||||||||
ISO 5211. | 在359倍 | F10 | F10 | F12. | F12. | F16 | F16 | F16 | F16 | F25 | F25 | F25 | ||||||||||||||||
ISO 5211对角线广场 | 在359倍 | 19. | 22. | 27. | 27. | 27. | 36. | 36. | 36. | 46. | 46. | 46. | ||||||||||||||||
REQ扭矩(NM) | 在359倍 | 173. | 331. | 505. | 931. | 2033. | 1971. | 2707 | 2707 | 3213(16bar) | 3213(16bar) | 4782(16bar) | ||||||||||||||||
重量 | 在3590年 | 10. | 17. | 20. | 40 | 71. | 170. | - | - | |||||||||||||||||||
mått我mm,vikt i kg。 |
完全焊接管施工焊接端,适用于直接焊接到管道系统中。球的钻孔减少了。球被夹在PTFE的两个座椅之间。阀门作为标准品,具有高度长系统颈部的绝缘材料。因此,茎顶总是可见,可以检查。ISO顶部根据ISO5211。

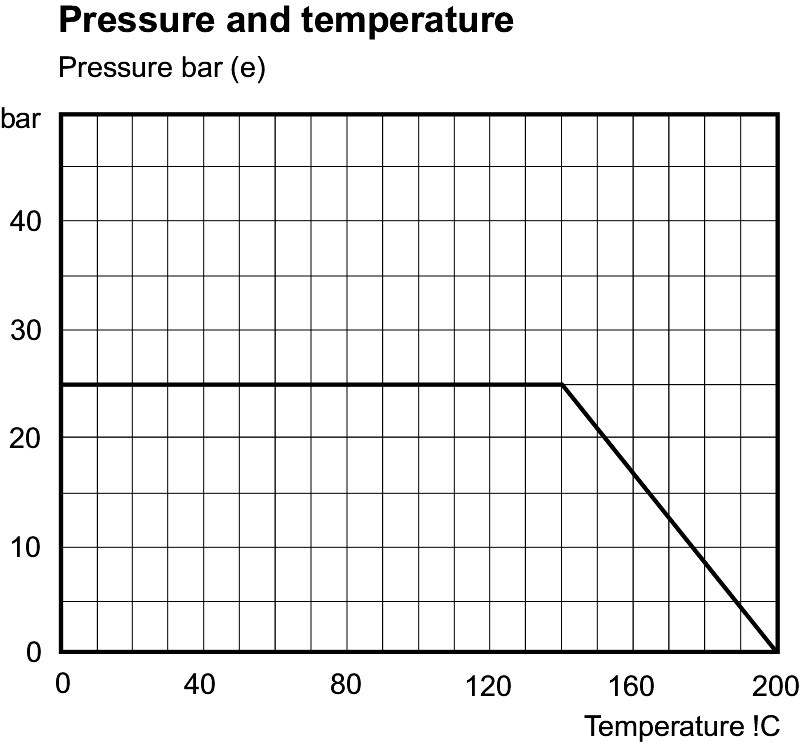

图。没有 | 联系 | 最大限度。工作压力 |
---|---|---|
在3590年代 | DN15-50 DN65-400. |
40 25. |
在3591年代 | DN15-50 |
40 |
kv值 | |||||||||||||
联系 | 15. | 20. | 25. | 32. | 40 | 50. | 65. | 80 | 100. | 125. | 150. | 200. | 250. |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
kvs. | 6. | 15. | 30. | 41. | 72. | 104. | 160. | 282. | 452. | 696. | 1104. | 1521. | 2784 |
kv值 | ||||||
联系 | 300 | 350. | 400 | 450. | 500. | 600 |
---|---|---|---|---|---|---|
kvs. | 4641. | 7853 | 7673 | 14677 | 14305. | 22353 |
25bar差压的扭矩 | ||||||||||||||
ANSL。 | 15. | 20. | 25. | 32. | 40 | 50. | 65. | 80 | 100. | 125. | 150. | 200. | 250. | 300 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
纳米 | 3. | 4. | 7. | 16. | 25. | 48. | 68. | 93. | 173. | 331. | 505. | 931. | 2033. | 1971. |
可以配有不同类型的执行器和限位开关。
阀门实际上是免费的。但是,应定期监控和机动控制,以便安全操作和功能。
