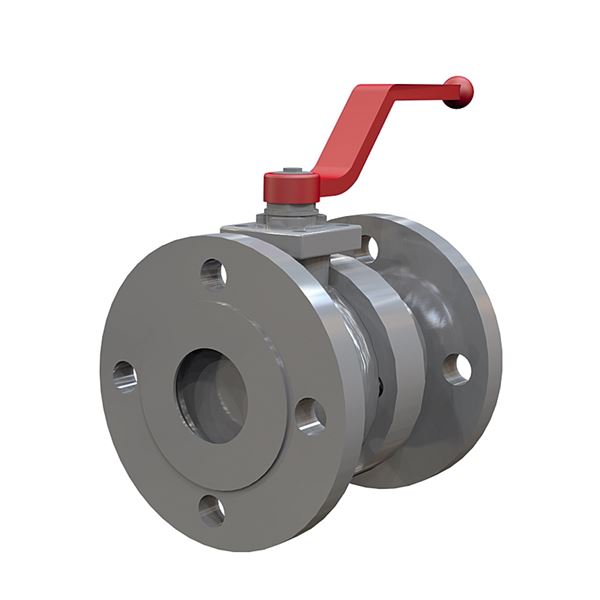

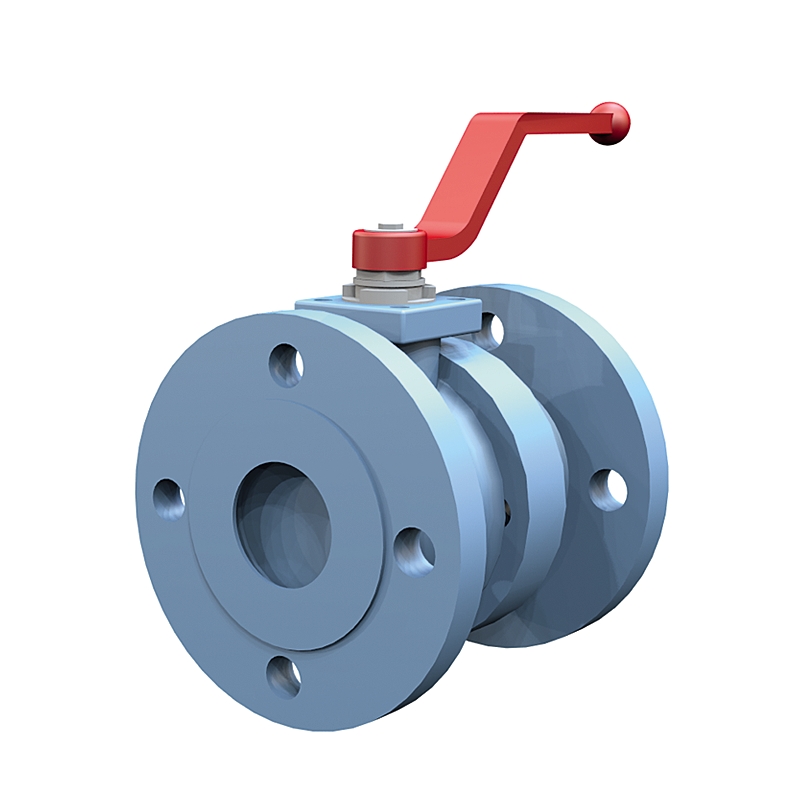

不锈钢或碳钢球阀,带法兰和执行机构的安装法兰。适合自动化。
维度范围 | dn 15到300 |
---|---|
PN | 16/40 |
温度范围 | -50ºC至+200ºC |
材料 | 不锈钢 |
文章编号 | 基体材料 | DN. | PN | 温度(°C) | 联系 | 数量 |
---|---|---|---|---|---|---|
在3582-15 | 不锈钢 | 15. | 40 | -50-200 | 法兰 | |
在3582-20 | 不锈钢 | 20. | 40 | -50-200 | 法兰 | |
在3582-25 | 不锈钢 | 25. | 40 | -50-200 | 法兰 | |
在3582-32 | 不锈钢 | 32. | 40 | -50-200 | 法兰 | |
在3582-40 | 不锈钢 | 40 | 40 | -50-200 | 法兰 | |
在3582-50 | 不锈钢 | 50. | 40 | -50-200 | 法兰 | |
在3582-65 | 不锈钢 | 65. | 40 | -50-200 | 法兰 | |
在3582-80. | 不锈钢 | 80 | 40 | -50-200 | 法兰 | |
在3582-100 | 不锈钢 | One hundred. | 40 | -50-200 | 法兰 | |
在3582-125 | 不锈钢 | 125. | 16. | -50-200 | 法兰 | |
在3582-150 | 不锈钢 | 150. | 16. | -50-200 | 法兰 | |
在3582-200 | 不锈钢 | 200. | 16. | -50-200 | 法兰 | |
在3582-250 | 不锈钢 | 250. | 16. | -50-200 | 法兰 | |
在3582-300. | 不锈钢 | 300 | 16. | -50-200 | 法兰 | |
在3585HT15. | 钢 | 15. | 40 | -20-260 | 法兰 | |
在3585HT20. | 钢 | 20. | 40 | -20-260 | 法兰 | |
在3585HT25. | 钢 | 25. | 40 | -20-260 | 法兰 | |
在3585HT32 | 钢 | 32. | 40 | -20-260 | 法兰 | |
在3585 ht40 | 钢 | 40 | 40 | -20-260 | 法兰 | |
在3585Ht50 | 钢 | 50. | 40 | -20-260 | 法兰 | |
在3585HT65. | 钢 | 65. | 40 | -20-260 | 法兰 | |
在3585HT80 | 钢 | 80 | 40 | -20-260 | 法兰 | |
在3585HT100. | 钢 | One hundred. | 40 | -20-260 | 法兰 | |
在3585HT125 | 钢 | 125. | 40 | -20-260 | 法兰 | |
在3585HT150 | 钢 | 150. | 40 | -20-260 | 法兰 | |
在3585HT200. | 钢 | 200. | 16. | -20-260 | 法兰 | |
在3585HT250 | 钢 | 250. | 16. | -20-260 | 法兰 | |
在3585HT300. | 钢 | 300 | 16. | -20-260 | 法兰 |
维度范围 | PN | 温度范围 | 材料 |
---|---|---|---|
DN 15-300. |
16-40 | -50ºC至+200ºC | 不锈钢 |
-20ºC直到+200ºC | 钢 |
作为截止阀,主要用于:
- 酸和盐溶液
- 气体和蒸汽
- 温暖和冷水
不锈钢阀 在3582年 |
钢阀门 在3585年 |
酸和盐溶液 | 温暖和冷水,压缩空气 |
溶剂和醇类 | 饱和蒸汽最大6巴(E) |
LPG,天然气和石油产品 | LPG,天然气和石油产品 |
测试根据ISO 5208进行。泄漏类A适用于这种类型的阀门。阀门根据TA-Luft批准。订购时必须指定根据EN 10204的证书2.2和3.1。
CE标记
阀门符合PED,AFS 2016:1的要求,压力装置的指令,根据III类,流体组1和2.尺寸高达DN 25的尺寸满足PED的§8,AFS 2016:1。

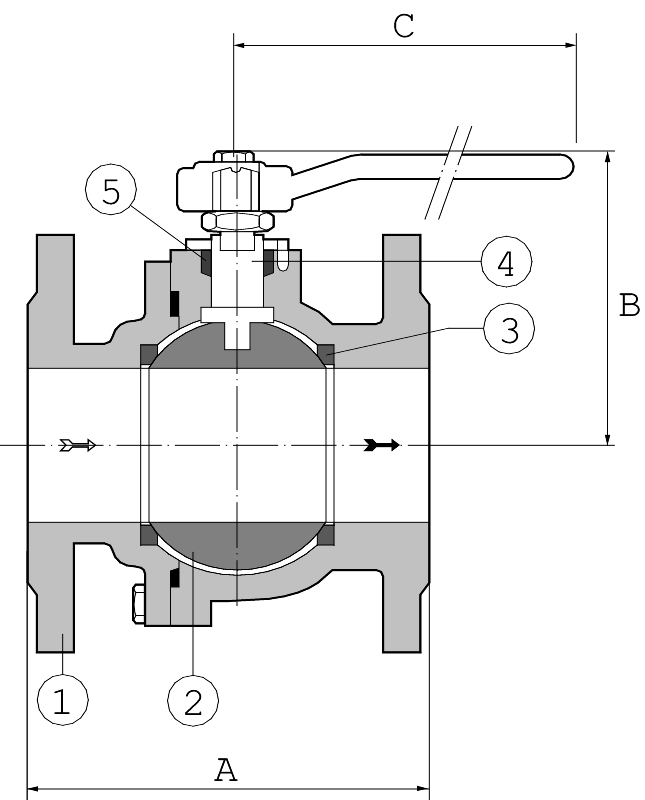

成分 | 在3582年 | AT3585 | |||
---|---|---|---|---|---|
1 | 身体 | 不锈钢1.4408 | 钢铁1.0619 | ||
2 | 球 | 不锈钢1.4408 | DN 15-32 | 不锈钢1.4408 | DN 15-32 |
不锈钢1.4401 | DN 40 - 300 | 不锈钢1.4401 | DN 40 - 300 | ||
3. | 座圈 | PTFE. | PTFE. | ||
4. | 干 | 不锈钢1.4408 | 不锈钢1.4408 | ||
5. | 干垫圈 | PTFE. | PTFE. |
DN. | 15. | 20. | 25. | 32. | 40 | 50. | 65. | 80 | One hundred. | 125. | 150. | 200. | 250. | 300 | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
一种 | 115. | 120. | 125. | 130. | 140. | 150. | 170. | 180. | 190 | 325. | 350. | 400 | 450. | 500. | ||||||||||||||
B. | 95. | 98. | 112. | 163. | 176. | 186. | 203. | 216. | 215. | 240. | 279. | 307. | 345 | 389. | ||||||||||||||
C | 160. | 160. | 160. | 213. | 213. | 213. | 300 | 300 | 465 | 715. | 774. | 845. | ** | ** | ||||||||||||||
重量 | 2,6 | 3,5. | 4,2 | 6,6 | 8,7. | 11,4. | 15,9. | 22. | 35. | 56岁的6 | 78. | 136. | 242. | 319. | ||||||||||||||
测量以mm,重量在kg中。 | ||||||||||||||||||||||||||||
**齿轮。 |

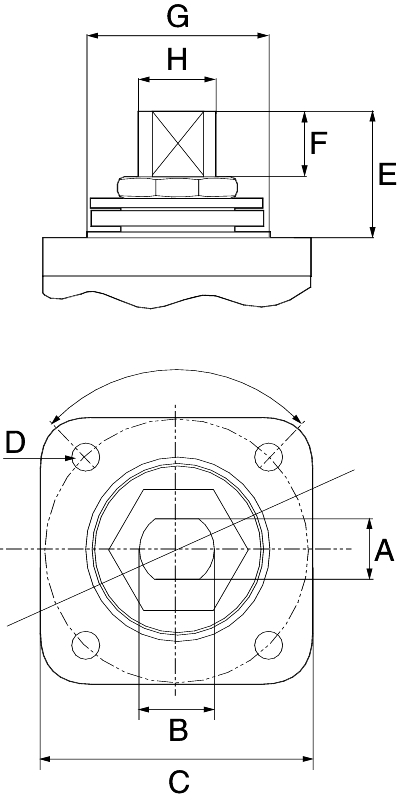

DN. | 15. | 20. | 25. | 32. | 40 | 50. | 65. | 80 | One hundred. | 125. | 150. | 200. | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
一种 | 9. | 9. | 9. | 12. | 13. | 13. | 16. | 18. | 20. | 25. | 29. | 32. | ||||||||||||
C | 50. | 50. | 50. | 50. |
70 | 70 | 70 | 102 | 102 | 125. | 125. | 140. | ||||||||||||
D. | M6 | M6 | M6 | M6 | M8 | M8 | M8 | M10 | M10 | M12 | M12 | M16 | ||||||||||||
E. | 11,5 | 15. | 24. | 32. | 39,5. | 41,5 | 44. | 44,5. | 56岁的5 | 56. | 56. | 70 | ||||||||||||
F | 5,7. | 9,2 | 10、2 | 12,2 | 16,2 | 18日,2 | 18日,1 | 18,7. | 28,5 | 27,6 | 35,2. | 36. | ||||||||||||
Gæ. | 35. | 35. | 35. | 35. | 55. | 55. | 55. | 70 | 70 | 85. | 85. | One hundred. | ||||||||||||
mm的测量。 |
防火设计中的两件式,全钻球阀。
浮动球用于紧密关闭和低压下降。
根据BS 5351的抗静电和吹出的安全阀杆可防止阀杆在压力浪涌处吹出。
安装法兰根据ISO 5211用于执行器是标准的。DN 200及以上具有双轴承。
在3580处,结构长度根据SSG 1041,1042。

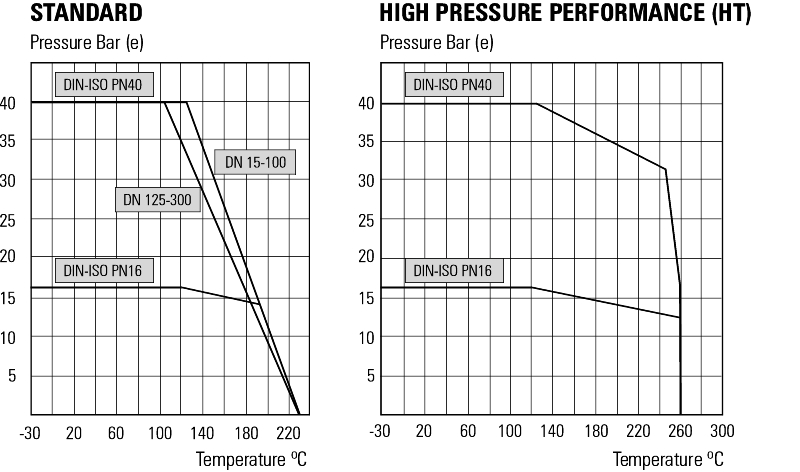

图。没有。 | DN. | 工作压力 最大限度。酒吧 |
工作温度 最大限度。°C. |
|||
---|---|---|---|---|---|---|
在3582年 | 15-100 | 40 | 200. | |||
在3582年 | 125-300. | 16. | 200. | |||
在3585年 | 15 - 150 | 40 | 260. | |||
在3585年 | 200-300 | 16. | 260. | |||
压力和温度ACC。目前的标准。 |
在非加压条件和kVs中的扭矩 | ||||||||||||||
DN. | 15. | 20. | 25. | 32. | 40 | 50. | 65. | 80 | One hundred. | 125. | 150. | 200. | 250. | 300 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
纳米 | 8. | 10. | 15. | 22. | 25. | 40 | 55. | 85. | 130. | 180. | 250. | 340 | 1100 | 1400. |
K.vs. | 20. | 40 | 75. | 130. | 170. | 270. | 550. | 1000 | 1650. | 3000. | 4200 | 9000 | 15000. | 20800 |
阀门可提供不同类型的执行器和限位开关(请在3830,AT3841,AT3900,AT3900,读取跷跷板数据表3830,以3830,AT3841,请读取跷跷板数据表
阀门还可以提供开关,阀杆延伸和高压性能。根据ANSI级150,300和600钻取的ANSI B16.10和凸缘的约束长度。
图。没有。 | 联系 |
号码3582 dn 15-100 | 法兰杰克。到pn40. |
在3585 dn 15-150 | |
在3582 dn 125-300 | 法兰杰克。到pn16. |
在3585 dn 200-300 |
示例:在3582-15 | |||
在35岁 | 82. | - | 15. |
---|---|---|---|
图。没有。 | 材料 | 额外的艺术。代码 | DN. |
82 =不锈钢,长度根据DIN | - =标准 | ||
85 =钢铁 | HT =高温 |
