主要事实
| 尺寸范围 |
温度范围 |
材料 |
| 影响3,清廉千瓦 |
-10ºC ~ 125ºC |
因科镍铬不锈钢825 |
应用范围
加热水/自来水到蓄能箱的备用加热电源盒。
AMA-text
PLD.21电源盒
电源盒AT 8526EL....与效果…KW用于储存水箱内的自来水/热水。包括恒温器和过热保护。电动墨盒是在Incoloy 825制造的黄铜螺母。
质量保证
电源盒符合EC指令2006/95/EC电气设备设计用于有限的电压范围和EMC指令2004/108/EC电磁兼容性根据EN6335-1。
材料规格
| 1 |
重置按钮 |
| 2 |
盖子 |
| 3. |
分线箱 |
| 4 |
控制控制 |
| 5 |
电源盒 |
尺寸和重量
| 在任何 |
长度 |
重量 |
|
毫米 |
公斤 |
| 8526年el3kw |
260 |
0,8 |
| 8526年el4kw |
390 |
1，0 |
| 8526年el6kw |
420 |
1日05 |
| 8526年el7kw |
640 |
1，3 |
| 8526年el9kw |
760 |
1, 55 |
| 8526年el10kw |
680 |
1、45 |
功能和设计
该电源盒由一个2极恒温器和一个3极过热保护。最大10,000 W，三相400 V。连接盒S7，包括恒温器和过热保护。连接端子和内部接线(100mm、150mm或200mm) 100mm为标准。连接图参见操作说明。

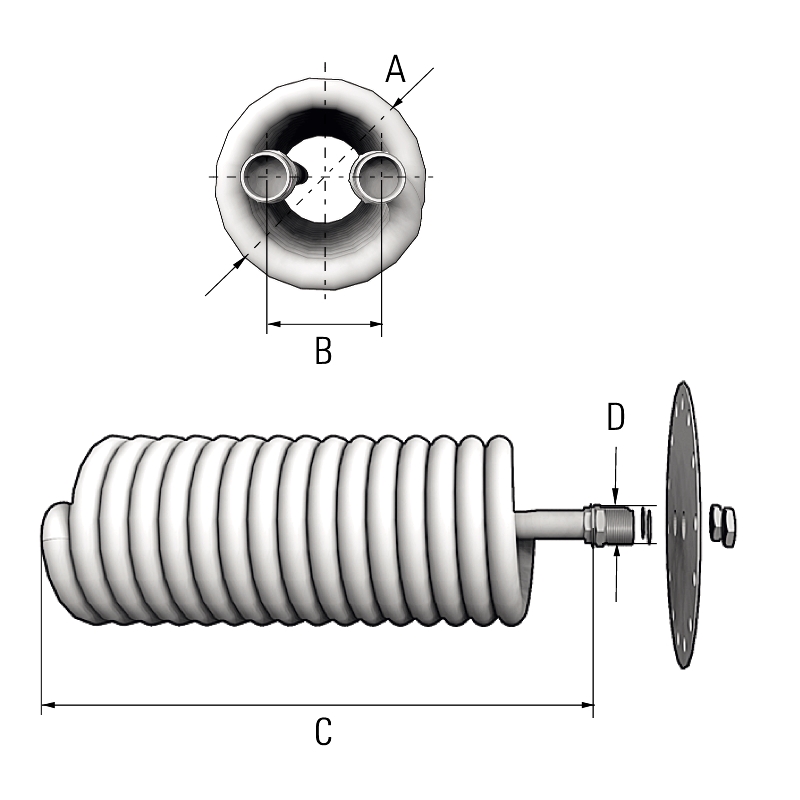

尺寸标注
接触Armatec
安装
电源盒与接线盒安装在一起。检查螺纹尺寸和插入长度，必要时使用螺纹密封。电动筒在罐内可以向各个方向移动，但在接通电源之前必须被液体完全覆盖。有关安装和安装的详细说明，请参见操作说明。
维护和备件
该产品免维护。
如何订购
| 效果(千瓦) |
适用于容积(升)的水箱 |
在任何 |
| 3，0 |
300 - 4000 |
8526年el3kw |
| 4、5 |
300 - 4000 |
8526年el4kw |
| 6日0 |
300 - 4000 |
8526年el6kw |
| 7、5 |
500 - 4000 |
8526年el7kw |
| 9日0 |
750 - 4000 |
8526年el9kw |
| 10日0 |
1000 - 4000 |
8526年el10kw |
