球墨铸铁法兰过滤器,pn16。不锈钢过滤器插入网宽0.6毫米。适用于温水、热水、蒸汽、凝析油和石油产品以及乙二醇冷却系统。
尺寸范围 | DN 15 ~ DN 250 |
---|---|
PN. | 16到25岁 |
温度范围 | -10°C至+350°C |
材料 | 球墨铸铁 |
文章编号 | 住房材料 | DN | PN. | 温度(°C) | 连接 | 量 |
---|---|---|---|---|---|---|
在4029年去往b15 | 球墨铸铁 | 15 | 25 | 10 - 350 | 法兰 | |
在4029 b20 | 球墨铸铁 | 20. | 25 | 10 - 350 | 法兰 | |
在4029 b25 | 球墨铸铁 | 25 | 25 | 10 - 350 | 法兰 | |
在4029 b32 | 球墨铸铁 | 32 | 25 | 10 - 350 | 法兰 | |
在4029年3 | 球墨铸铁 | 40 | 25 | 10 - 350 | 法兰 | |
在4029 b50 | 球墨铸铁 | 50 | 25 | 10 - 350 | 法兰 | |
在4029 b65 | 球墨铸铁 | 65 | 16 | 10 - 350 | 法兰 | |
在4029 b90 | 球墨铸铁 | 80 | 16 | 10 - 350 | 法兰 | |
在4029b100. | 球墨铸铁 | 100. | 16 | 10 - 350 | 法兰 | |
在4029 b125 | 球墨铸铁 | 125 | 16 | 10 - 350 | 法兰 | |
在4029 b150 | 球墨铸铁 | 150 | 16 | 10 - 350 | 法兰 | |
在4029B200 | 球墨铸铁 | 200 | 16 | 10 - 350 | 法兰 | |
在4029 b250 | 球墨铸铁 | 250 | 16 | 10 - 350 | 法兰 | |
在4029年计算机 | 球墨铸铁 | 300 | 16 | 10 - 350 | 法兰 |
尺寸范围 | PN. | 温度范围 | 材料 |
---|---|---|---|
Dn 15 - 250 |
16 | -10°C + 350°C | 球墨铸铁 |
用于温水,热水和冷却水,石油产品,中性流体和蒸汽的机械清洗过滤器。
PMB.211过滤器
滤网AT 4029B, DN…球墨铸铁阀体,pn25 /16,带压差测量插座,法兰。网宽,0.6毫米。
差动出口位于顶部。

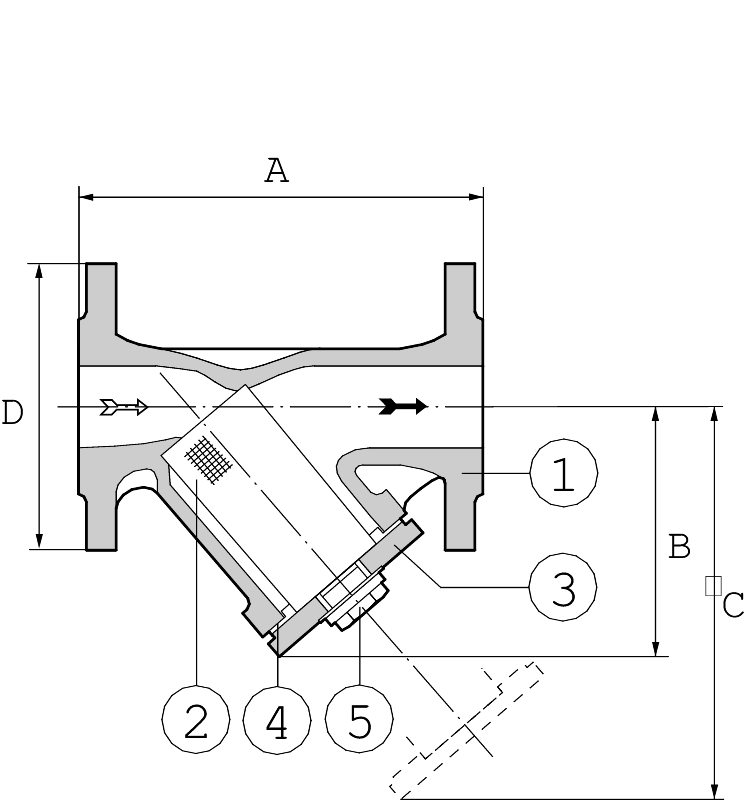

Pos | 组件 | 在4029B |
---|---|---|
1 | 身体 | 球墨铸铁en 400 - 18 - lt -数次 |
2 | 过滤器插入 | 不锈钢1.4301 |
3. | 封面 | 球墨铸铁en 400 - 18 - lp -数次 |
4 | 密封盖 | 石墨Crnist. |
5 | 清洁插头/ | 钢C35E. |
Diff.pressure插头 |
DN | 15 | 20. | 25 | 32 | 40 | 50 | 65 | 80 | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
一个 | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | ||||||||
B | 90 | 100. | 115 | 135 | 150 | 155 | 175 | 205 | ||||||||
C | 135 | 150 | 180 | 215. | 240 | 250 | 285 | 330. | ||||||||
D 4028 b | 95 | 105. | 115 | 140 | 150 | 165 | 185 | 200 | ||||||||
D 4029 b | 95 | 105. | 115 | 140 | 150 | 165 | 185 | 200 | ||||||||
大小:清洁插头 | G3/8 | G3/8 | G3/4 | G3/4 | G1 | G1 | G1 | G1 | ||||||||
Diff.压塞 | G1/4 | G1/4 | G1/4 | G1/4 | G3/8 | G3/8 | G3/8 | G3/8 | ||||||||
高度过滤器插入 | 56 | 68 | 82 | 98 | 114 | 119 | 134 | 149 | ||||||||
Diam.过滤器插入 | 23 | 28 | 36 | 42 | 50 | 61年,5 | 78年,5 | 89年,5 | ||||||||
密封盖,Dy | 46 | 46 | 56 | 68 | 79 | 87 | 102. | 122 | ||||||||
密封盖,迪 | 36 | 36 | 46 | 56 | 68 | 75 | 90 | 110 | ||||||||
重量在4028 b | 2,6 | 3, 0 | 4、3 | 6、8 | 8,8 | 11日0 | 14日,6 | 18,6 | ||||||||
重量在4029 b | 2,6 | 3, 0 | 4、3 | 6、8 | 9日0 | 11日0 | 14日,6 | 18,6 | ||||||||
尺寸(mm),重量(kg) |
DN | 15 | 20. | 25 | 32 | 40 | 50 | 65 | 80 | 100. | 125 | 150 | 200 | 250 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
KVS | 6、2 | 9日,6 | 14日,2 | 23日,1 | 36岁,6 | 53岁,7 | 95年,1 | 137年,1 | 206年,4 | 268,8 | 401 | 706 | 1229 |
压力和温度 Acc。符合DIN EN 1092- 2:20 97,带以下max-values: |
||||||
在4029b, dn15 -50, pn25 | 在4029b, dn 65-350, pn 16 | |||||
---|---|---|---|---|---|---|
最小/最大工作温度 | Max。工作压力。 | |||||
°C | 酒吧 | 酒吧 | ||||
-10年 | 25 | 16 | ||||
120 | 25 | 16 | ||||
150 | 24日,3 | 15、5 | ||||
180 | ||||||
200 | 23 | 14日,7 | ||||
230 | ||||||
250 | 21日8 | 13日,9 | ||||
300 | 20. | 12日8 | ||||
350 | 17日,5 | 11日,2 | ||||
*)注意!AT 4029B设计为pn16, dn65 -250 |
该插入垫片标准网宽为0.6毫米。根据要求,该过滤器可提供不同的孔径,如:
0.1、0.25、0.5、1.0、1、5、2.0、3.0,5 0和8.0毫米。
内部和外部粉末涂覆的EPOXI用于用于人类消费的水的卫生要求的安装,或者需要内部腐蚀保护的要求:在4028be,
用于跨过滤器的压差测量,过滤器DN 15-32连接g1 /4。dn40或更大的有连接G 3/8。看到1812。
对于安装在冷却系统,过滤器可与外部防锈,根据系统AT 1012。
在水平管道中,应将过滤器盖向下安装。并不是说流动必须按照流动箭头。这种过滤器可以垂直安装,流量向下。
可以安装一个吹出阀,例如AT 355a或AT 3591,而不是一个清洗塞,以更容易地清洗过滤器插入件。
Fig.没有。 | 法兰acc.to | |
---|---|---|
在4029B | DN 15-50 | 党卫军EN1092-PN 25 |
DN 65 - 200 | 党卫军EN1092-PN 16 |
通过过滤器的压降升高很高,表明应该清洗过滤器插入件。
过滤器插入AT 4028AF和盖垫圈AT 4028AL和AT 4028BL可作为备件。
制造商,DN, PN,材料和流程箭头。
在机体上的标记按:
-在4028b, jl1040
-第4029b号,js1025
示例:在4028b50 | ||
DN | 在任何 | RSK-no |
---|---|---|
15 | 4028年去往b15 | 506年29日00 |
20. | 4028年b20 | 506年29日01 |
25 | 4028年b25 | 506年29日02 |
32 | 4028 b32 | 506年29日03 |
40 | 4028年3 | 506年29日04 |
50 | 4028年b50 | 506年29日05 |
65 | 4028年b65 | 506年29日06 |
80 | 4028年b80 | 506年29日07 |
100. | 4028年b100 | 506年29日08 |
125 | 4028年b125 | 506年29日09 |
150 | 4028年b150 | 506年29日10 |
200 | 4028年b200 | 506年29日11 |
250 | 4028年b250 | 506年29日12 |
300 | 4028b300. | 506年29日13 |
例如:滤网AT 4029A50 | ||
DN | Art.no。 | RSK-no |
15 | 4029年a15 | 506年29日14 |
20. | 4029年的样子 | 506年29日15 |
25 | 4029年25 | 506年29日16 |
32 | 4029年a32 | 506年29日17 |
40 | 4029钠 | 506年29日18 |
50 | 4029年a50股指 | 506年29日19 |
65 | 4029年a65 | 506年29日20 |
80 | 4029A80 | 506年29日21 |
100. | 4029年a100 | 506年29日22 |
125 | 4029A125 | 506年29日23 |
150 | 4029年a150 | 506年29日24 |
200 | 4029年a200 | 506年29日25 |
250 | 4029A250 | 506年29日26日 |
