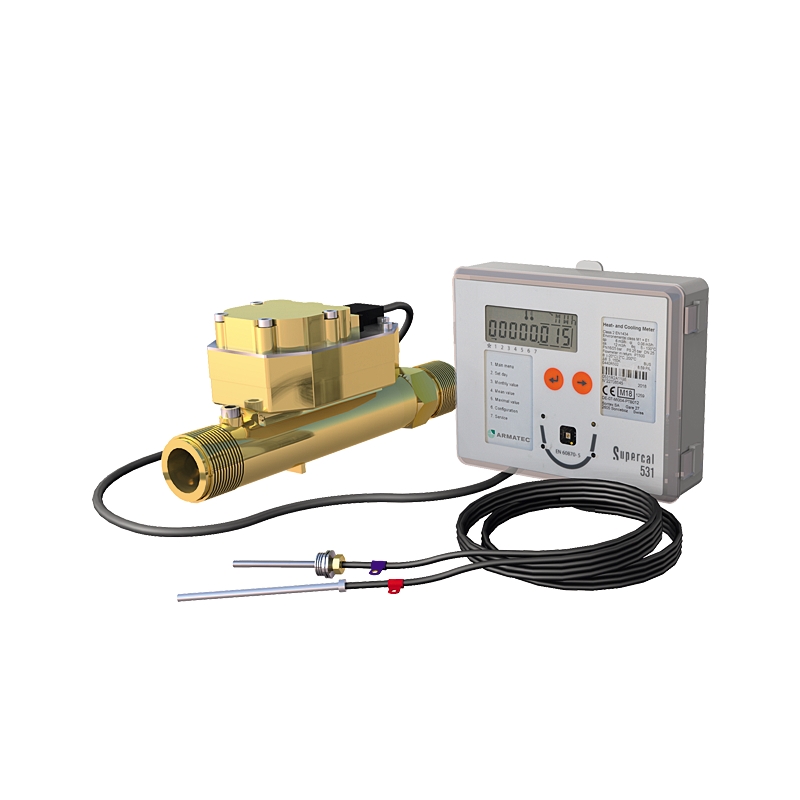

加热/冷却组合仪表,适用于防结冰混合物。,配成对Pt500温度传感器,集成器液晶显示。静态流量计,M-Bus和口袋。电源230 vac。螺纹或法兰连接。本仪表符合SS-EN1434标准要求。
尺寸范围 | DN 15 - 250 |
---|---|
PN | 16/25 |
温度范围 | -20ºC + 130ºC |
材料 | 铜、铸铁、不锈钢 |
货号 | 描述 | 量 |
---|---|---|
7505 - g15 - 1, 5 | DN15, QP=1,5,长度110mm | |
在7505 - 20国集团(g20) 2、5 | DN20, QP=2,5,长度130mm | |
在7505 - g25 6 | DN25, QP=6,长度260mm | |
在7505 - g40 - 10 | DN40, QP=10,长度300mm | |
在7505-25-6 | DN25, QP=6,长度260mm | |
在7505-40-10 | DN40, QP=10,长度300mm | |
在7505-50-15 | DN50, QP=15,长度270mm | |
在7505-65-25 | DN65, QP=25,长度300m | |
在7505-80-40 | DN80, QP=40长度300mm | |
在7505-100-60 | DN100,QP=60 | |
在7505-125-100 | DN125,QP=100,长度250mm | |
在7505-150-150 | DN150, QP= 150,长度300mm | |
在7505 - 200 - 250 | DN200, QP=250 | |
在7505 - 250 - 400 | DN250, QP=400 | |
7275儿子取了个 | 配件;通信模块4-20 mA | |
在7275 son-m | 附件,M-Bus模块(如果需要第二个M-Bus模块,集成一个) | |
在7275 son-l | 配件、经度模块 | |
在7275 son-mod | 配件、网络通讯协议模块 | |
在7505 nat2 | 附件,电源模块230V与两个电流输出LON和modbus | |
在7505 -蝙蝠 | 附件,用于将仪表转换为电池电源的电池 |
尺寸范围 | PN | 温度范围 | 材料 |
---|---|---|---|
DN 15 - 250 | 16/25 | -20ºC ~ + 130ºC | 铜、铸铁、不锈钢 |
AT 7505符合SS-EN1434 MID class 2标准,性能符合SWEDAC 2006:4标准,由注册机构LEI认证,认证号为lt1621 - mi004 - ptb013。
ce标志
根据MID 2014/32/EU
组件 | 材料 | |
---|---|---|
1 | 计的身体 | 黄铜(dn15 -40)铸铁(dn50 -150)不锈钢(dn200 -250),可从dn50提供(非标准) |
——连接(线程/法兰) | 螺纹DN 20-40,法兰DN 20-250 | |
2 | 膜到超音波元件 | 不锈钢1.4435 |
4 | 积分器的保护 | ABS和聚碳酸酯 |
5 | 温度传感器 | |
——保护套管 | 不锈钢1.4435 | |
——连接电缆 | 硅胶 |
螺纹连接,永久性流量qp 1,5至10 | |||||||||||||
永久流问p(m3./小时) | 1,5 | 2、5 | 6 | 10 | |||||||||
轨距联轴器后接 | DN 15 | DN 20 | DN 25 | DN 40 | |||||||||
计的线程* |
G 3/4” | G 1” | G 1 1/4 " | G 2” | |||||||||
构建长度 | 110 | 190 | 260 | 300 | |||||||||
重量 | 1, 8 | 2,3 | 2、9 | 6、1 | |||||||||
测量单位为mm,重量单位为kg *)压力表的螺纹比压力表连接后的接头大一个尺寸 |
法兰连接,永久流量qp2,5-10 | ||||||||||||||
永久流问p(m3./小时) | 2、5 | 6 | 10 | 15 | 25 | 40 | 60 | |||||||
法兰连接 | DN 20 | DN 25 | DN 40 | DN 50 | DN 65 | DN 80 | DN 100 | |||||||
长度(毫米) | 190 | 260 | 300 | 270 | 300 | 300 | 360 | |||||||
重量 | 3, 0 | 4、6 | 6、8 | |||||||||||
测量单位为mm,重量单位为kg |
AT 7505是一款静态紧密型仪表,用于以水或防冰混合物为流体的加热和冷却应用中测量热能。该仪表包括一个振荡型和压电元件的静态流量计,成对的pt500温度传感器和一个独立的电子积分器,带有多功能液晶显示器,用于显示积累的能量和体积,工厂配备M-Bus和口袋。也有可能读取流量,效果,温度入口,返回和温差,最大和最小值,和错误指示自检。
因此,AT7505有一个静态流量计,没有活动部件。这意味着它没有可能磨损的部件,因为它没有任何磁性部件,对高磁铁矿含量的水不敏感。该流量计是利用振荡原理测量流体的流速,利用压电元件传感器检测压差。振荡的频率与流体的速度成正比。
流量值与管道上的温度损失和所谓的s k k因子结合,计算并在显示器上显示为能量量。
该仪表作为标准的市电供电,但可根据要求提供电池供电。水表应该总是安装在较冷的管道上,换句话说,加热系统的回程管道和冷却系统的输入管道上仪表头部角度45度。
仪表可以复古配备AMR模块类型M-bus(插槽2),MODbus, LON或模拟4-20 mA
流量计 | DN | 15 | 20. | 25 | 40 | 50 | 65 | 80 | One hundred. | 125 | 150 | 200 | 250 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
名义上的流,问p | m³/小时 | 1,5 | 2、5 | 6 | 10 | 15 | 25 | 40 | 60 | One hundred. | 150 | 250 | 400 |
马克斯•流问年代 | m³/小时 | 3. | 5 | 12 | 20. | 30. | 50 | 80 | 120 | 200 | 300 | 500 | 800 |
最小流量,问我 | m³/小时 | 0015年 | 0025年 | 0, 06年 | 0, 10 | 0, 15 | 0, 25 | 0,8 | 1,2 | 2 | 3. | 5 | 8 |
q值压力损失p | mbar | 250 | 250 | 160 | 250 | 250 | 250 | 90 | One hundred. | One hundred. | One hundred. | One hundred. | One hundred. |
动态测量面积(qp/qi) | One hundred. | One hundred. | One hundred. | One hundred. | One hundred. | One hundred. | 50 | 50 | 50 | 50 | 50 | 50 | |
Nominell PN | 16 | 16/25 | 16/25 | 16/25 | 16/25 | 16/25 | 16/25 | 16 | 16 | 16 | 16 | 16 |
压力和温度 | |
压力 | 最大16bar,最大25bar法兰版本 |
温度范围 | -20°C至+ 130°C |
测量周期(单位:秒) | |
温度 | |
市电电源230V | 3秒 |
电池 | 30秒 |
测量特征 | |
正常流问p-最小流量q我 | 100:1 (Qp 1,5 -Qp 25) |
马克斯流问年代-正常流量qp | 2:1(模型) |
温度范围的媒体 | - 20 - +130°c |
精度 | 符合EN 1434-1第2类(所有型号) |
积分器 | |
温度范围,T | -20 + 200°C |
温差范围∆T | 3 - 150 K |
电磁环境类 | 类E 1 |
机械环境类 | 类M 1 |
周围的温度 | 5-55°C |
储存温度 | -25 - 70°c |
防护等级 | IP 65(只有流量传感器IP 68) |
显示 | lc显示与8位数字显示与替代符号 |
消耗能量的计量单位 | 千瓦时/兆瓦时 |
温度传感器 | pt500,双线连接 |
能源消耗 | 3、6伏直流电锂电池230vac可选。 |
用于远程读取的通信端口 | 2 st(集成M-Bus(1插槽)和Pulse(2插槽) |
数据端口 | ——视 |
积分器与流量计之间的电缆长度 | 3米 |
测量(BxHxD) | 138 x110x46, 3毫米 |
温度传感器,配对 | |
抵抗元素 | 铂500符合DIN EN 60751 |
温度范围 | 0 - + 150°C |
插入/直径,长度标准 | |
Qp 1 - 2,5 m³/h (DN 15 - DN 20) | 34毫米/ 6mm, 2m电缆长度 |
qp3,5 - 15m³/h (DN 25 - DN 50) | 84mm / 6mm, 2m电缆长度 |
Qp 25 - 150m³/h (DN 65 - DN 150) | 134mm / 6mm, 2m电缆长度 |
qp200 - 400m³/h (DN 200 - DN 250) | 174 mm/ 6mm, 2m电缆长度 |
线程在口袋里 | G 1/2 |
肺结核的批准 | 7.2 K |
消耗寄存器显示在一个8位数的LCD上,其中能量的值,影响,体积,体积流量,温度入口和返回,delta T和最终的错误代码显示。
通过光接口或M-bus可以进行必要的配置设置和更改。
电能表有一个液晶显示8位主要值和7个不同的菜单。通过一个简单的按钮按下键(直箭头),你将在菜单组内的不同测量值之间循环。要在6个不同的子菜单之间改变按住键(直箭头按钮)3-4秒。
六个不同的菜单如下所示:
1:主菜单
-累计消耗(能量量)
-瞬时值(效果,流量,温度,δ T)
2:阅读菜单
3:每月值
4:平均值
5:高峰值
6: Configurtion菜单
7.服务菜单
远程读取和连接到DUC/Master,有几个插件模块。该积分器提供了两个远程读取模块插槽,在远程读取时提供了高度的灵活性。
以下模块可以在不损坏验证密封的情况下轻松安装:
Factory-fitted交流输出
脉冲输出(模块16,17和1 8)
开放式收集器,能量(区块16和17)och体积(区块18和17)。
M-bus(24 &25街区)
仪表可以通过LCD显示的主地址或副地址来寻址。副地址也显示在积分器内部的PCB上方的贴纸上。1个负载单元(1,5 mA)。
改造通信模块
LONWORKS®模块,AT 7275SON-L
通过FTT-10A (Free Topology Transceiver)集成到仪表
MODBUS模块,AT 7275SON-MOD
MODBUS-RTU
模拟模块,在7275son-an
4 - 20毫安
M-BUS模块(第二)AT 7275SON-M
仅当需要第二个M-Bus通信模块时,根据en13757 -3 M-Bus
规格脉冲输出 | |
脉冲持续时间 | 约100ms(最大脉冲频率5hz) |
最大电压 | 30 V |
最大力量 | 40岁的马 |
输出能量 | 连接块16和17,10 l/puls = 1 kWh, 100 l/puls = 10 kWh |
输出音量 | 连接区块18和17 |
配件 | 订单号 |
---|---|
联轴器(每米2个) G 3/4(也是下面安装套件的一部分)- G 2 |
AT 7056A15 x2 pc, 7056A20-2 /25-2 /40-2 |
量块 | |
- 1个人电脑。110毫米 | 在7590年p15 - 110 |
- 1pc 190毫米 | 在7590年p20 - 190 |
-1 PC 260 mm | 在7590年p25 - 260 |
- 1pc 300mm | 在7590年p40 - 300 |
过渡段 | 在7055 r20-25 |
从110毫米G 3/4获得130毫米G 1建造长度 | |
远程读取模块 | |
M-Bus模块(第二模块)用于远程读取,符合en13757 -3 | 在7275 son-m |
网络通讯协议模块对MODBUS RTU | 在7275 son-mod |
模拟信号用于通过模拟信号4-20 mA进行通信 | 7275儿子取了个 |
LONWORKS®模块 | 在7275 son-l |
电源模块230V,有两个MODBUS和LON模块输出 | 在7505 nat2 |
备件 | |
温度传感器成对p500,电缆长度2米。45毫米的长度 | 7276 - 45 - pt500 |
Batteri3、6伏电池,用于电池供电单元 | 在7505 -蝙蝠 |
选项 | ||
---|---|---|
紧凑的计 | ||
-内法兰性能*) | 在7505… | |
-在线程性能*) | 在7505 - g…… | |
*)参见如何订购 |
在仪表安装过程中,应该考虑到计量是正确的,仪表安装的方式是便于维护和抄表。流量计应安装在温度较低的管道上,即加热系统安装在回程管道上,冷却系统安装在进程管道上。如果仪表安装在错误的管道中,测量值是不可靠的,mid批准不再有效。重新配置安装可以由Armatec服务执行。
流量计可水平安装,也可垂直安装。建议仪表水平安装,表管向侧面倾斜45°。不需要在仪表前后有一条直线,但建议在仪表前有一条3xDN的平静无扰动直线,以获得良好而稳定的流动剖面。流量计应放置在低处,以防止系统中空气的影响。流量计的放置也不应该直接在阀门之后或泵之前。建议在仪表前后安装一个关闭阀,以方便可能的更换仪表。
注意!带有螺纹连接的仪表仅用于要求的水表接头和纤维垫圈的平面密封,例如AT 7056。例如,使用亚麻或相应密封的螺纹接头不能使用。
介质温度超过90℃oC和持续高的环境温度(超过55oC)电子部件(积分器)应安装在室温环境中。标准仪表在积分器和流量传感器之间有一条3米长的电缆。由于积分器和流量传感器被校准并认证为一个单元,因此该电缆不能被切割或拼接。如果电缆被切断,紧凑型仪表将无法工作,将需要用新的紧凑型仪表替换。积分器已准备好墙壁安装。
温度传感器的连接采用双线连接。
传感器分别用蓝色和红色标记,分别安装在冷热流水线上。传感器/热井的尖端应该放置在流动的中间。
螺纹性能,230V,安装在较冷的管道,流体* | ||||||||
在任何 | qp | 长度 (毫米) |
DN | 评论 | ||||
---|---|---|---|---|---|---|---|---|
7505 - g15 - 1, 5 | 1,5 | 110 | 15 | |||||
7505 - 20国集团(g20) 2、5 | 2、5 | 190 | 20. | |||||
7505 - g25 6 | 6 | 260 | 25 | |||||
7505 - g40 10 | 10 | 300 | 40 | |||||
*如果使用其他流体,则必须在订购时指定流体的浓度和类型 |
法兰连接,主电源230V,安装在较冷管路中,流体* | |||
---|---|---|---|
在任何 | Qp | DN | 长度 |
在7505-25-6 | 6 | 25 | 260 |
在7505-40-10 | 10 | 40 | 300 |
在7505-50-15 | 15 | 50 | 270 |
在7505-65-25 | 25 | 65 | 300 |
在7505-80-40 | 40 | 80 | 300 |
在7505-100-60 | 60 | One hundred. | 360 |
在7505-125-100 | One hundred. | 125 | 250 |
在7505-150-150 | 150 | 150 | 300 |
在7505 - 200 - 250 | 250 | 200 | 350 |
在7505 - 250 - 400 | 400 | 250 | 450 |
*如果使用其他流体,则必须在订购时指定流体的浓度和类型 |
在任何 | 描述 |
---|---|
7275年son-m | M-Bus模块 |
7275年son-l | LONWORKS®模块 |
7275年son-mod | 网络通讯协议模块 |
7275儿子取了个 | 模拟模块(4-20mA) |
