| 描述 |
|---|
具有集成M-BU总线的单相或三相，其中在LCD显示器中介绍了用于有效的能量测量和成本分配的消耗。安装在DIN导轨上并配合标准的标准中心。直接连接至45A（1相）和65A（3阶段） |
acc产品认证。在mid指令中，与有源电能表相关的法定计量的附件“B”+附件“D”+附件“F”(见附件MI-003)，参见下面选项“PF”。
无线电频率acc的影响。CISPR 22。
符合标准:安全IEC60664、IEC61010-1 EN60664、EN61010-1 EN62052-11。
测量原理：EN62053-21，EN62053-23。中期“附件MI-003”。
根据测量指令（中间附件MI-003）测量原理
准确度：0.9 UN²U²1.1联合国;0.98fn²f²1,02fn;FN：50或60Hz;Cosö：从0.5电感到0.8电容。
B级:I级:0.04A;我最小值:0.5;我tr: 1;马克斯:65。工作温度:-25°C ~ +55°C(13°F ~ 131°F)(相对湿度:0 ~ 90%，40℃不凝露)O.C) EMC替代:E2。机械整合:平方米。
| 在7580-EM111M | 在7580-em24m | |
|---|---|---|
| 一种 | 18. | 72 |
| B. | 90. | 90. |
| C | 68 | 66 |
| D. | 44. | 44（+16） |
| E. | 45. | 45. |
| 重量 | 40克 | 400克 |

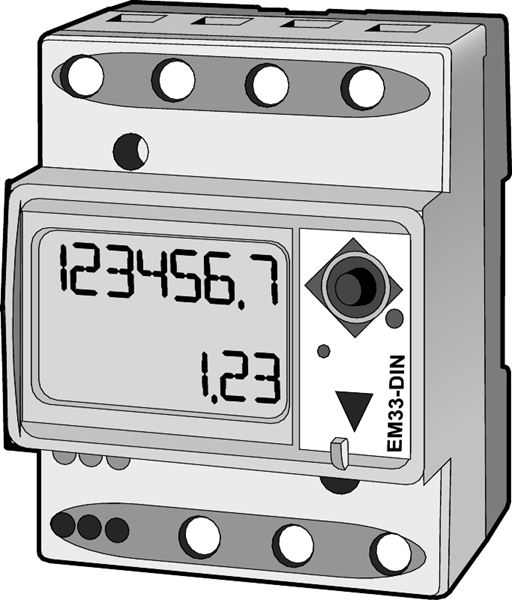

7580-EM111M和-EM24M是紧凑的电表，易于安装。AT7580-EM ...适用于每个应用程序，它是为行业或公寓而来的，在那里应该进行电力消耗的测量。AT7580EM具有精度+/- 0.5％RDG（电流/电压）。
在前面有一个数字显示器显示kWh和kW和一个LED。LED闪烁频率为1000脉冲/kWh(最小周期90ms，最大频率11hz)。KWh耗电量以acc计算。到EN6253-21(2类)。
在前面的操纵杆(不是EM10)也显示你的实际电流每阶段(A)和方向以及反应消耗(kvarh)和效果(kvar)。仪表通过点亮显示器上的符号来指示错误的相序。安装简单，因为电流方向无关紧要，既不需要外部电源，也不需要任何外部电源转换。
AT7580-EM111M和AT7580-EM24M具有集成的M-Bus接口ACC。到en 13757-1。可能的水平为300,2400和9600。
| 7580-EM111M，7580-EM24M | |
| 测量输入： | |
| 在7580-EM111M | 好系统 |
| 在7580-em24m | 三相系统 |
| 功率测量： | 电气绝缘，包括内置电流变压器， |
| 在7580-EM111M | 直接测量电流45 A. |
| 在7580-em24m | 直接测量电流65 A |
| 电压: | 230V / 400V AC |
| 准确性（显示）： | |
| 在7530 - em111m | （@ 25°C±5°C，R.H.²60％，45至65Hz）。在：0,25A，IB：5A，IMAX：45A;联合国：230VLn -30％+ 20％ |
| 在7530 - em24m | （@ 25°C±5°C，R.H.²60％，45至65Hz）。IB：10A，IMAX：65A;联合国：184至276VLN（318至480VLL）。 |
| 当前的： | 从0.004Ib到0.2Ib:±(0.5% RDG +3DGT);0.2Ib至Imax:±(0.5% RDG +1DGT)。 |
| 有效效应±(1%RDG +2DGT)。反应效应±(2%RDG +2DGT)。 | |
| 能源类1 acc。到EN62053-21和MID ANNEX MI-003 B类 | |
| 2级ACC。到EN62053-23。IB：10A | |
| 7530 - em111m | Imax: 45, Ib: 5 |
| 7530 - em24m | Imax: 65;IB：10A |
| 启动电流：20mA（-EM111M）。40 mA（-EM24M）。 | |
| 额外的测量能量误差： | 扰动扩大ACC。EN62053-21，EN62053-23 OCH EN 50470-3 |
| 温度操作: | ≤200 ppm /°C。 |
| 采样频率： | |
| 在7580-EM111M | 4096 Sampl./s @ 50Hz，4096 Sampl./s @ 60Hz。 |
| 在7580-em24m | 1600 sampl。/s @ 50Hz, 1900 sampl./s @ 60Hz. |
| 展示： | |
| 在7580-EM111M | 1行，7位。典型LCD，高度6毫米。 |
| 在7580-em24m | 3行（1 x 8位数; 2 x 4位数）。液晶型，高度7毫米。 |
| 读出瞬时变量4位。能耗:8位。 | |
| 当设定值超过最大测量值时，用“EEEE”表示。 | |
| 最大限度。瞬时变量，能量：999999.9 | |
| 瞬时变量0;能量0.0. | |
| 引领： | |
| 在7580-EM111M | 红色LED(功耗)acc。到EN50470-3，EN62052-11，1000 Imp./kWh ,(min.period 90 ms，最大频率11 Hz）。 |
| 在7580-em24m | 红色LED(功耗)acc。至EN50470-3、EN62052-11。每脉冲0,001 kWh/kvarh 16Hz。 |
| 测量方法: | TRMS测量受扰动的窦波。 |
| 过载电流： | 1350A (EM111M)连续65A @50Hz，最大10ms 1920A(EM24M) |
| 过载电压： | 连续1.2联合国。500ms以下2 Un。 |
| 输入阻抗: | 230 VL-N 1,2 Mohm (EM111M) 400vl see " Power consumption ": <4VA (EM24M) |
| 频繁： | 50 Hz (EM111M)， 45 ~ 65 Hz (EM24M) |
| 操纵杆： | 用于在测量页面之间导航(只适用于AT 7580-EM24M) |
| M-Bus | acc。到EN13757.1. |
| 波特率 | 300,2400（默认）9600 |
| RS485串口港口 | RS485 |
| Protokol MODBUS RTU / | |
| 工作温度: | |
| EM111-M | -25°C至+ 65℃（R.H.从0到90％非冷凝@ 40°C）ACC。到EN62053-21，EN50470-1和EN62053-23。 |
| EM24M. | -25°C至+ 55℃（R.H.从0到90％非冷凝@ 40°C）ACC。到EN62053-21，EN50470-1和EN62053-23。 |
| 贮存温度： | -30°C至+ 70℃（R.H. <90％非冷凝@ 40°C）ACC。到EN62053-21 OCH EN62053-23。 |
| 安装类别： | 猫。III（IEC60664，EN60664）。隔离（在1分钟内）输出和测量输入之间的4000 VRM，输出与工作电压的输出和输入之间的4000VRM。 |
| 绝缘强度4kVAC有效值在1分钟。 | |
| 静电放电ACC。到EN62052-11 15KV空气放电;辐照的免疫：功率测试：10V / m，从80到2000MHz;无功的测试：30V / m，距离80至2000MHz; | |
| 耐电阻：测量电流和电压的电路：4kV。导电扰动10V / m从150kHz到80MHz。 | |
| 短期过载：在电路上测量电流和电压：4kV;用于“L” - 电动工作电压：1KV; | |
| 噪声抑制： | CMRR 100 dB从48到62 Hz。EMC acc。EN62052-11。 |
| 质量分数 | Safety EN62052-11，Metrology EN62053-21，EN50470-3 |
| CE连接: | |
| EM111M. | 螺丝终端。电缆面积:max。6mm2(输入)，最大拧紧1,1nm |
| EM24M. | 螺丝终端。电缆面积:max。16mm2（输入）;分钟。2.5mm2（输入），最大拧紧1,7nm / 3nm |
| 材料: | |
| EM111M. | 诺里尔，UL 94 V-0 |
| EM24M. | 尼龙PA66，自熄：UL 94 V-0。 |
| 安装: | 标准DIN导轨。 |
| 防护等级: | 前：-EM111M IP51，EM24M：IP50。连接：IP20。 |
| 工作电压： | 自我管理操作-30％+ 20％45-65Hz（EM111M），-15％+ 10％48-62Hz（EM24M）， |
| 影响消费: | - em11m:≤1,0w≤8va . -em24m: 20va / 1w。 |
用螺丝端子连接到230vac max 48a (AT7580-EM111M响应。65年-EM24M)。
M-Bus-Connection是极性无关的。
可以使用标准屏蔽（4×0.8毫米/ 0.5mm2手机类型）或标准电源电缆型（1.5 mm2）。
必须根据寻址方法分配每个单独的M-Bus从站唯一的主要地址。主要地址：1至247，仪表“地址”规定。辅助地址：由标签和显示屏上的序列号（sn :)指定。
测量M-Bus从端连接的电压，以确认M-Bus主端连接。电压应该在24- 48vdc之间。
安全
仔细阅读手册。如果仪器用于制造商 - 未指定的方式，则可以减少仪器的安全性。
维护：确保所有连接都正确连接以避免故障或损坏仪器。
要保持仪器清洁，请使用略带湿布;不要使用任何磨料或溶剂。我们建议您在清洁前断开仪器。
| 例如:7580 - em | |
| 在7580年 | -嗯 |
|---|---|
| 图。不。 | 表现 |
| -EM111M, 1相，最大48A，集成m-bus, 1模块宽 | |
| -EM24M：3相，最大65A，集成M-BUS，4个模块宽 |
