测量冷热水具有非常高的测量精度水表是静电表,它根据THR超声原理测量流量。仪表没有可移动部件,因此在整个寿命中保持其精度。读数在集成的电子寄存器中注册,可以通过有线M-BUS或无线M-BUS(OMS)来传送。
尺寸范围 | G 3/4到G 2 |
---|---|
PN. | 16 |
温度范围 | +1ºC至+70ºC |
材料 | 黄铜/综合 |
文章编号 | 描述 | 数量 |
---|---|---|
在7450 a15-2 5 wm | DN15, Q3= 2,5,长度110mm | |
在7450 a20-4wm | DN20,Q3 = 4,长度190mm | |
在7450A25-10WM | DN25,Q3 = 6,长度为260mm | |
在7450 a40-16wm | DN15,Q3 = 10,长度300mm |
尺寸范围 | PN. | 温度范围 | 材料 |
---|---|---|---|
G 3/4 - G 2 |
16 | +0,1°C到+70ºC | 黄铜/综合 |
问3.2,5 | 问3.4 | 问3.6,3/10 | 问3.16 | |||||
---|---|---|---|---|---|---|---|---|
连接后DN | 15 | 20. | 25 | 40 | ||||

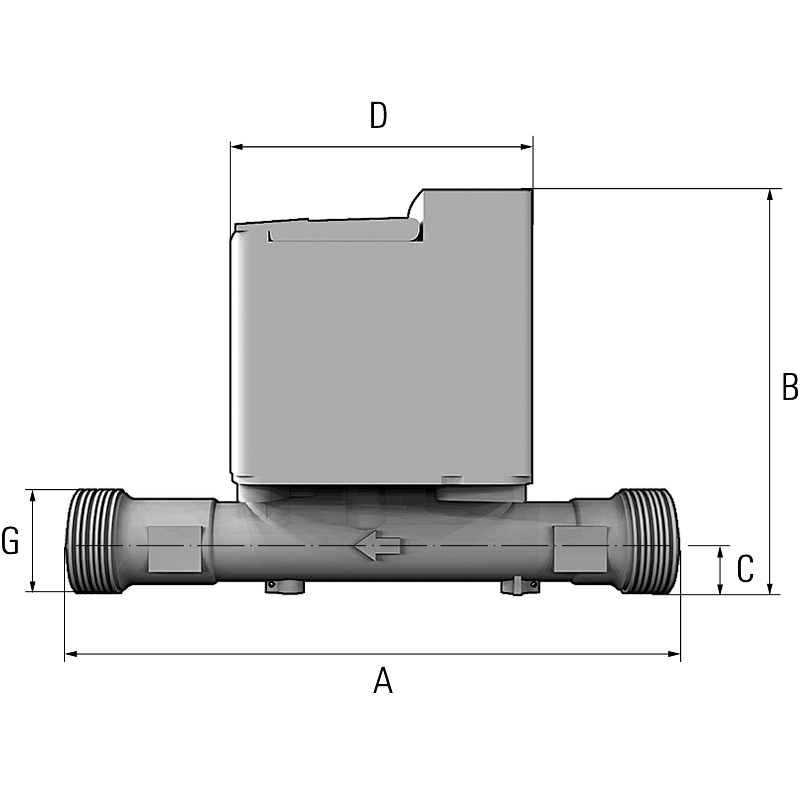

一个(长度) | 110 | 190 | 260 | 300 | ||||
BWM-BUS. | 113 | 113 | 124 | 139年,5 | ||||
B M-Bus | 132 | 132 | 142年,4 | 158 | ||||
C | 17 | 17 | 25日,4 | 33 | ||||
D | 93 | 93 | 93 | 93 | ||||
连接,仪表 | 3/4“ | 1" | 11” | 2" | ||||
重量 | 1 | 1,2 | 1,8 | 2,4 | ||||
测量单位为mm,重量为kg |
水表是一种精度比为R400的超声波流量计。这意味着仪表测量非常彻底,即使在低流量和整个流量范围。该仪表配有电子计数器,电池驱动,在正常运行条件下使用寿命可达15年。该仪表没有可移动部件,因此基本上无需维护。它不受气泡、砂粒、颗粒或网络特性(如压力下降或过载流量)的影响。
该仪表具有高的更新频率,功耗低。仪表设计允许在仪表随着流动方向上的流动箭头安装的条件下将仪表安装在任何位置。
远程读取的可能性是有线M-Bus和wMbus(无线M-Bus)。接线M-Bus,波特率300-2400 bp,符合EN 13757。无线M-Bus协议,支持OMS。信号功率为25 mW,信号强度为12 dBm。
气象属性 | 7450A15-2,5 | 7450 - 20 | 7450年a25-6 3 | 7450年a25-10 | 7450A40-16 | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
问3. | 永久流动,m3./ h(计大小) | 2,5 | 4 | 6、3 | 10 | 16 | ||||||
R | 比(问3./ Q1) | 400 | 400 | 400 | 400 | 400 | ||||||
开始流,l / h | 2,0 | 2,0 | 6 | 6 | 15 | |||||||
问1 | 最小流量l/h(公差+- 5%)。 | 6、4 | 10 | 15日8 | 25 | 40 | ||||||
问2 | 边界流动,l/h(公差+-2%)。 | 10 | 16 | 25 | 40 | 64 | ||||||
问4 | 过载流,米3./小时 | 3,125 | 5 | 8 | 12,5. | 20. | ||||||
上表中的值良好地在瑞典法规2004/22 / EC和EN 14154(机械仪器指令)中描述的气象特性内 |
材料仪表体 | 黄铜CW617N |
冷水温度范围: | 0,1oc最多70oC |
环境温度: | 5摄氏度到35摄氏度 |
公称压力类: | PN 16 |
机械环境类 | M2 acc。出现。MID,固定安装,震动小 |
机电环境类 | E1 och E2 acc。出现。MID,住宅和商业地产 |
防护等级: | IP68 |
操作温度: | -15年oC(min。流动100 L / h防止冻结)高达+ 60oC |
远程读广播: | - 无线WM总线模式T ENT。EN13757-4 |
- T1模式,OMS | |
——有线M-Bus | |
无线电频率: | 868 MHz(标准) |
流量范围 | 问1——问2(问最小值——问t) | ±5% |
问2——问4(问n——问最大限度) | ±2% |
-联轴器和控制台
- 从Q3 2,5到Q3 4的过渡阀4 190mm
-其他长度应要求
-安装附件,控制台和并联联轴器见产品表AT 7358, 7359, 7360
- 客户特定的序列号,条形码,标记在仪表顶部/侧上印有标识。
为了通过wM-Bus或有线M-Bus进行远程读取,电表需要连接到M-Bus主单元/网关。
仪表本体可以安装在任何位置,无论流向,而不影响其气象特性。仪表测量原理基于超声波原理,安装时激活。环境工作温度应在+60°C至-15°C(假设最小流量为100 l/h以防止冻结)。有关安装的更详细信息,请参阅说明书。
为了确保长期运行,应始终使用水表控制台进行安装(请参阅附件)。截止阀应始终安装在控制台上和输出上。
水表后的反流保护应为保护模块EA型(可控止回阀)AT 1159,在输入端安装截止阀,或在仪表输出端安装插装式止回阀AT 7059。
在水表安装之前,冲洗管道是很重要的。
使用仪表的注册柜台收取家庭消费,应根据瑞典草案法规STAFS 2007:2进行,这意味着重复控制(米修订)的控制,Q3 4和最多5年的最大10年的间隔。Q310-16。控制和修订由仪表车间执行,即认可的控制体。
这个仪表没有活动部件。根据计算,锂电池在正常运行条件下的寿命可达15年。电池不可替换,但可提取回收。
维DN | 米(m大小3./小时) | 文章编号 | 沟通 | RSK-number |
---|---|---|---|---|
15 | 问3.2,5 | 在7450 a15-2, 5米 | M-Bus | 5182371. |
在7450 a15-2 5 wm | WM-BUS. | 5182366. | ||
20. | 问3.4 | 在7450A20-4M | M-Bus | 5182372 |
在7450 a20-4wm | WM-BUS. | 5182367. | ||
25 | 问3.6、3 | 在7450 a25-6, 3 m | M-Bus | 5182373. |
在7450A25-6,3WM | WM-BUS. | 5182368 | ||
25 | 问3.10 | 在7450 a25-10m | M-Bus | 5182374 |
在7450A25-10WM | WM-BUS. | 5182369. | ||
40 | 问3.16 | 在7450 a40-16m | M-Bus | 5182375. |
在7450 a40-16wm | WM-BUS. | 5182370 |
