在7358

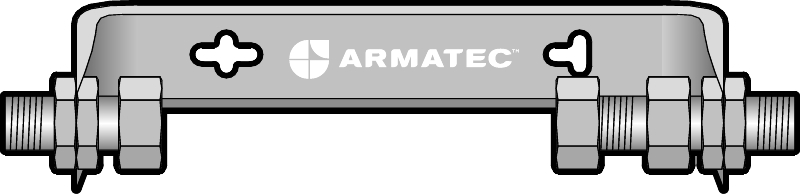

7358的水表控制台

水表控制台，不锈钢性能。可调节壁距，内置止回阀和截止阀。

维度范围 G 3/4 - G 1
PN 16.
温度范围 Max 90O.C
材料 不锈钢和黄铜

变化

货号 描述 数量
在7358 - 190RSK 5183441. 水表控制台与固定的墙壁距离与波纹管不锈钢。建造长度190毫米。适用于DN 20，Q3 4米。
在7358 - 220RSK 5183442. 水表控制台与固定壁距离，带有不锈钢的波纹管，Q3 4，构建长度220毫米。
在7358-260RSK 5183443. 水表控制台与固定的墙壁距离与波纹管不锈钢。建造长度260毫米。适用于dn25, Q3 10米。
在7358 - 300RSK 5183444 水表控制台与固定的墙壁距离与波纹管不锈钢。建造长度300毫米。适用于DN 40，Q3 16米。
在7358-110RSK 5183494 水表控制台包括2个联轴器。构建长度110 mm，适用于DN 15，Q3 2,5米。
在7358 - 110 vRSK 5183495 水表控制台包括2个联轴器和关闭阀。构建长度110 mm，适用于DN 15，Q3 2,5米。
在7358-110-2RSK 5183496 水表双，包括2个联轴器。构建长度110 mm，适用于DN 15，Q3 2,5米。
7358 - 110 - 2 vRSK 5183497 水表控制台双，包括。2个联轴器和1个截止阀。构建长度110 mm，适用于DN 15，Q3 2,5米
7358-110VBV 水表控制台双，包括。2个联轴器和1个截止阀。构建长度110 mm，适用于DN 15，Q3 2,5米。
在7358 - 190 bvRSK 5183465 水表控制台与固定壁距离与不锈钢波纹管，并内置止回阀。建造长度190毫米。适用于DN 20，Q3 4米。
7358-220BVRSK 5183466 水表控制台可调结构长度(190-220毫米)与不锈钢波纹管和内置止回阀。建造长度190毫米。适用于DN 20，Q3 4米。
7358-220BVSV 水表控制台可调节建造长度(190-220毫米)与不锈钢波纹管和内置在可控止回阀2关闭阀。建造长度190毫米。适用于DN 20，Q3 4米。
在7358 - 260 bvRSK 5183467 水表控制台与固定壁距离与不锈钢的波纹管，内置止回阀。建造长度260毫米。适用于DN 25，Q3 10米
在7358-260bvsv. 水表控制台包括2个联轴器，2个截止阀和可控止回阀。构建长度260毫米，适用于DN 25，Q3 10米。
在7358-300bvs. 水表控制台与固定壁距离与不锈钢的波纹管，内置止回阀。建造长度300毫米。适用于DN 40，Q3 16米。
7358-300BVSV 水表控制台包括2个联轴器，2个截止阀和可控止回阀。构建长度300毫米，适用于DN 40，Q3 16米

产品信息

主要的事实

维度范围 PN 温度范围 材料

G 3/4-G 1

 16. + 1°至90ºC 合并单元

应用范围

用于安装水表。

程序文本

水表控制台7358 -....，固定壁距离，带有不锈钢的波纹管。
水表控制台在7358 -.... BV，带有固定壁距离的波纹管在钢板中，内置BV型止回阀。
水表控制台在7358-....－1with adjustable wall distance with bellows in stainless steel.
水表控制台在7358 -....-1BV，带有可调壁距离，带有不锈钢的波纹管，内置止回阀。

细节规格

成分 材料
仪表控制台 不锈钢1.4006
联轴器 黄铜GK-MS 60
压缩密封/平面密封 NBR橡胶

尺寸和重量

在第号码 问：N 建立长度 联系 一种 B. C D. 重量 RSK-No.
水表 测量 (墙距离)
7358-110 1，5 110. G20. 205 50（Höjd40） 148. G15 0，3 518 34 94.
7358-110V. 1，5 110. G20. 205 50（Höjd40） 148. G15 0、7 518 34 95.
7358-110-2 1,5 x 2 st。 110. G20. 205 50（Höjd140） 148. G15 0,8 518 34 96.
7358-110-2V. 1,5 x 2st. 110. G20. 25. 50（Höjd140） 148. G15 1，5 518 34 97.
7358-190 2,5 190 G25. 350. 85. 280. G20. 1，2 518 34 41.
7358 - 220 2,5 190 - 220 G25. 380. 85. 310 G20. 1，3 518 34 42.
7358-260 5-6 260. G32. 440 91. 440 G25. 2,1 518 34 43.
7358 - 300 10. 300 G50. 510. 130. 510. G40. 3,8 518 34 44.
7365-I3 0,6 / 1,5 110毫米。 G20. l = 432，h = 552，d = 107 G15 11日,1
尺寸为mm，重量在kg

功能和设计

仪表控制台的波纹管采用不锈钢制成。这使得具有满足腐蚀保护的控制台稳定性。仪表控制台具有固定和可调节的耦合。固定耦合通过安装支架在一体中完成。可调节的耦合在橡胶中具有压缩密封。这为所有型号提供了全孔的耦合全孔，并且可以重新拧紧压缩螺母的可能性。

尺寸

应按照VAVS Publication VAV P100进行水表/米控制台的尺寸。
在这里，据说在一个带有多个公寓的建筑物中，您应该并联连接水表。（在7360，请参阅关于并行连接的其他部分。）
当只使用一个水表时，尺寸可按下表计算。

配件和选项

水表控制台与固定墙的距离，内置止回阀
根据标准模型的尺寸和重量。
止回阀具有弹簧装载锥，具有柔软的密封环。ARMATEC-CONSOLE的标准型号也可以通过用止回阀更换可调节套筒，然后用止回阀更换可调节套管来完成。

内置止回阀

水表控制台与固定墙距离，内置止回阀
在第号码
建立长度 迁入
在文章中 问：N 水表 DN. 止回阀套管 RSK-No.
7358-190BV. 2,5 190 G20. 7079-20BV. 518 34 65.
7358-220BV. 2,5 190 - 220 G20. 7079 - 20 - bv - 1 518 34 66.
7358 - 260 bv 6. 260. G25. 7079-25BV. 518 34 67.
7358-300bv. 10. 300 G40. 7059平方米 518 34 68.

标记

Armatec Meter Consoles在物品编号标记。

如何订购

示例：7358-190-1BV
在7358 -190年 －1 BV.
货号 最大限度。构建长度仪表 -1 =可调 BV =止回阀
110毫米qn 0,6/1,5 墙的距离 （不是110 mm。）
190 mm qn 2,5 （不是110 mm。） -v = incl。两个关闭阀门
220 mm qn 2,5 - 2 =双控制台 （到110 mm。控制台）
260 mm qn 6 为110毫米。
300 mm qn 10
