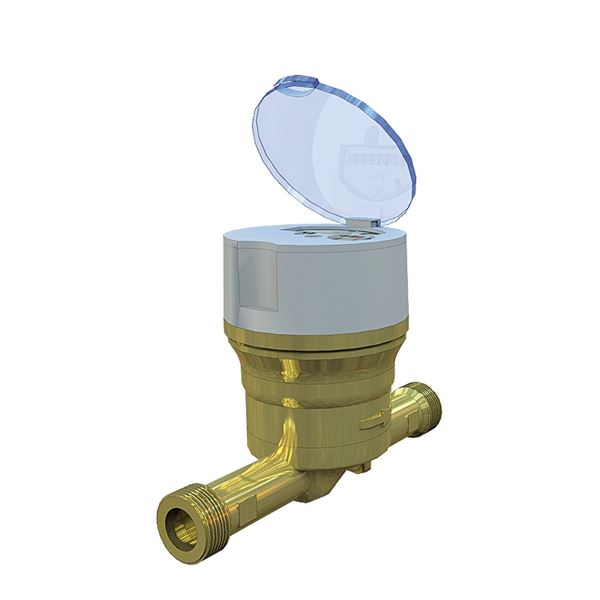

旋转活塞容积式冷水计,精度为R160。适用于水平和垂直安装。低启动流量允许泄漏检测。通过Cyble模块、脉冲/数据(M-bus)/传感器进行通信,型号为AT 727CY。
维度范围 | G 3/4 - G 2 |
---|---|
PN | 16. |
温度范围 | 最大+50ºC |
材料 | 复合/黄铜 |
货号 | 描述 | 量 |
---|---|---|
在7430 b15-2 5 | DN 15, Q3= 2,5,长度110毫米,复合材料 | |
在7430 b20-2 5 | dn20, Q3= 4,长度190mm,复合材料 | |
在7420b15-2 | DN 15,Q3 = 2,5,长度110 mm, | |
在7420 b20-4 | DN 20,Q3 = 4,长度190 mm | |
在7420b25-6,3 | DN 25,Q3 = 6,3,长度260毫米 | |
7420B25-10 | DN 25,Q3 = 10,长度260毫米 | |
在7420 b40-16 | DN 40, Q3= 16,长度300mm | |
在7275 cy-m | 配件,M-BUS传感器,DN 20-DN 25 | |
在7275cy-wm | 配件,WM-Bus传感器 | |
在7275cy-klf1 | 配件,脉冲模块10L /脉冲 | |
在7275cy-KLF10 | 配件,脉冲传感器10 L /粉刺 |
维度范围 | PN | 温度范围 | 材料 |
---|---|---|---|
G 3/4 - G 2 |
16. | +2°C至+50°C | 黄铜 |
G 3/4 - G 1 | 16. | +2°C至+50°C | 合成的 |
水量计,管式数显,累计值。
仪表带有旋转活塞测量室设计,用于冷水为7420B -.....,Q3 ....M³/ H,DN ....,PN 16,在黄铜中。准备安装脉冲,M总线传感器类型印面。
仪表与旋转活塞测量室设计冷水在7430B-.....,第三季…m³/ h, DN……, PN 16,合成。为安装脉冲,m总线传感器类型Cyble而准备。
成分 | 材料 | |
---|---|---|
1 |
阀体和插入环 | AT 7420B:黄铜CW617N 7430B:复合PPA |
问:3.2,5 FD QN 1,5 在7420年 |
问:3.2,5 FD QN 1,5 在7430年 |
问:3.4. FD QN 2,5 在7420年 |
问:3.4. FD QN 2,5 在7430年 |
问:3.6,3 在7420B |
问:3.10. |
问:3.16在7420B中 | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

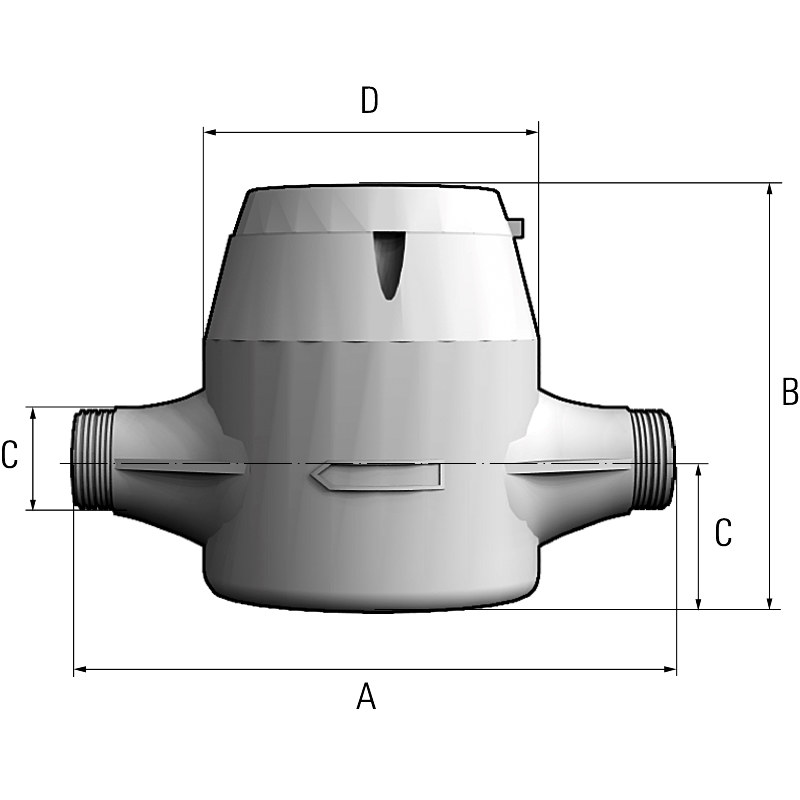

连接后连接 | DN15. | DN15. | DN20. | DN20. | DN 20. | DN25 |
DN40. | ||||||||||||
一种(长度) | 110. | 110. | 190 | 190 | 260. | 260. | 300 | ||||||||||||
B. | 115. | 123. | 143. | 123. | 143. | 178. | 180. | ||||||||||||
C | 22. | 26. | 20. | 26. | 42. | 55. | 57. | ||||||||||||
D. | 85. | 92 | 88. | 92 | 104 | 140. | 140. | ||||||||||||
连接,计 | G 3/4“ | G 3/4“ | G 1“ | G 1“ | G 11/4“ | G 11/4“ | G 2“ | ||||||||||||
重量 | 0,95 | 0, 6 | 1,5 | 0, 68 | 2,6 | 5,4 | 6,2 | ||||||||||||
尺寸(mm),重量(kg) |

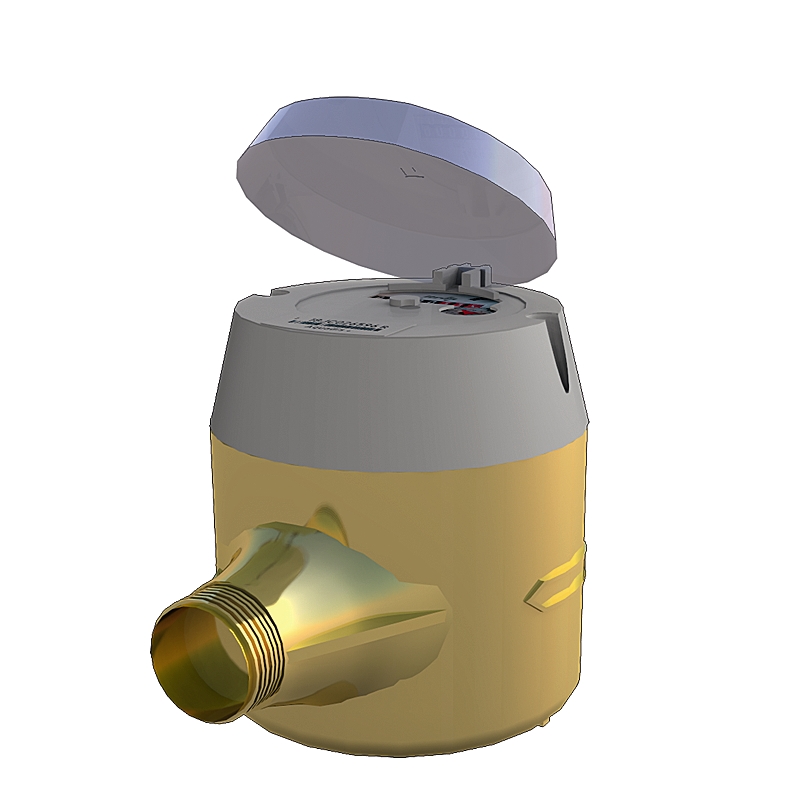

AT 7420B是一种水表与旋转活塞测量室设计冷水精度为R160。这意味着仪表测量非常彻底,即使在低流量。旋转活塞式仪表的设计允许仪表安装在任何位置,除了表体朝下。活塞流量计在7420B旋转后没有任何。本仪表具有自洁功能,在过期时间内不会反加。
7420B处的活塞计设置有用于连接远程读取模块印面功能的指示显示,具有M-BUS,WM总线和脉冲。请参阅7275cy的单独产品表。
Cyble是一种感应式amr系统(自动读数系统),用于远程读数并将读数从水表传输到测量收集系统。传感器的旋转频率通过一个装有的金属表盘指示器感应读取。
传感器可以直接安装或在稍后的点处安装,仪表的玻璃是在附件点的伴随螺钉的帮助下制备。
在7430B时,在复合材料中进行。这意味着仪表的制造过程通过其他事情,较少的能量消耗和铅,锌和铜等重质金属较少。仪表中的材料是100%可回收的并且具有高耐氯和其他物质,可在饮用水中找到。复合材料具有与黄铜相同的强度,但具有明显更高的弹性,这使得复合吸收压力中的仪器体变得更好而不会受到损坏。材料的低重量也使得更容易存储,处理和运输。
气象属性 | 在7420b15-2 | 在7420 b20-4 | ||||
---|---|---|---|---|---|---|
在7430 b15-2 5/7430B20-2 5 | ||||||
问:3. | 永久的流,米3./ h(仪表尺寸) | 2,5 | 4. | |||
R. | 比率(Q.3./ Q.1)(标准为R160) | 160. | 160. | |||
开始流动,L / h。该值适用于R400。 | <1 | <2 | ||||
问:1 | 最小流量,L / H(公差+ - 5%)。该值适用于R160。 | 15,6 | 25. | |||
问:2 | 边界流动,L / H(公差+ -2%)。该值适用于R160。 | 25. | 40 | |||
问:4. | 过载流量,m3./H | 3,1. | 5,0. | |||
上表中的值是在Swedac的MID 2004/22/EC和EN 14154(机器仪表指令)规定的气象属性范围内。 |
气象属性 | 7420年b25-6 3 | 7420B25-10 | 7420年b40-16 | ||||
---|---|---|---|---|---|---|---|
问:3. | 永久的流,米3./ h(仪表尺寸) | 6,3 | 10. | 16. | |||
R. | 比率(Q3 / Q1)(标准是R160) | 160. | 160. | 160. | |||
问:1 | 最小流量,L / h(公差+ - 5%) | 39. | 63. | One hundred. | |||
问:2 | 过渡流,L / H(耐受+ -2%) | 63. | One hundred. | 160. | |||
问:4. | 过载流量,m3./H | 7,9. | 12、5 | 20. | |||
上表中的值描述了Swedac法规中MID 2004/22/EC和EN 14154(机械仪表指令)的气象属性。仪表的特性完全符合这些值。 |
流量范围 | 问:1——问2(问闵——问T.) | ±5% |
问:2——问4.(问N——问马克斯) | ±2% |
-仪表体采用复合材料- AT 7430B。
-安装附件,控制台和并联联轴器,se单独的产品表AT 7358, 7539, 75360。
远程阅读模块类型网格
该仪表配有一个指示器,该指示器记录仪表读数,流向为远程读数模块类型Cyble,可安装在仪表玻璃上。cyble模块可以订购脉冲1/10/100升每脉冲,wM-Bus或M-Bus。
有关更多技术信息,请参阅7275cy的单独产品纸张。
远程读取模块类型HRI,脉冲输出。 脉冲型晶体管(开路集电极),极性依赖 |
脉冲值(L /脉冲)* | |
---|---|---|
在7275 hri-a4-d1 | 1 | |
AT 7275HRI-A4-D10(最常见,“标准”) | 10. | |
在7275Hri-A4-D100 | One hundred. | |
*如果需要其他高于标准的脉冲值,请参阅AT 7275HRI产品表。 |
远程读取模块类型的HRI med数据输出M-Bus和Mini-Bus |
递送*(L /脉冲)脉冲值 | |
---|---|---|
在7275 hri-b4-d1 | 1 | |
*脉冲值可以通过Minicom服务软件重新编程 |
水表的大小 | 插装式止回阀,包括垫圈 |
---|---|
DN 20. | 在7059样子 |
DN 25. | m25公路7059号 |
DN 40. | 在7059 m40 |
维DN | 仪表尺寸 | 货号 | RSK-number |
---|---|---|---|
15. | 问:3.2,5 | 在7420b15-2 | 5143842 |
15. | 问:3.2,5 | 在7430b15-2,5(复合材料) | 5143847. |
20. | 问:3.4. | 在7420A20-4 | 5143843. |
20. | 问:3.4. | 7430 b20-2, 5(复合) | 5143848. |
25. | 问:3.6,3 | 在7420b25-6,3 | 5143844. |
25. | 问:3.10. | 7420B25-10 | 5143845. |
40 | 问:3.16. | 在7420 b40-16 | 5143846. |
