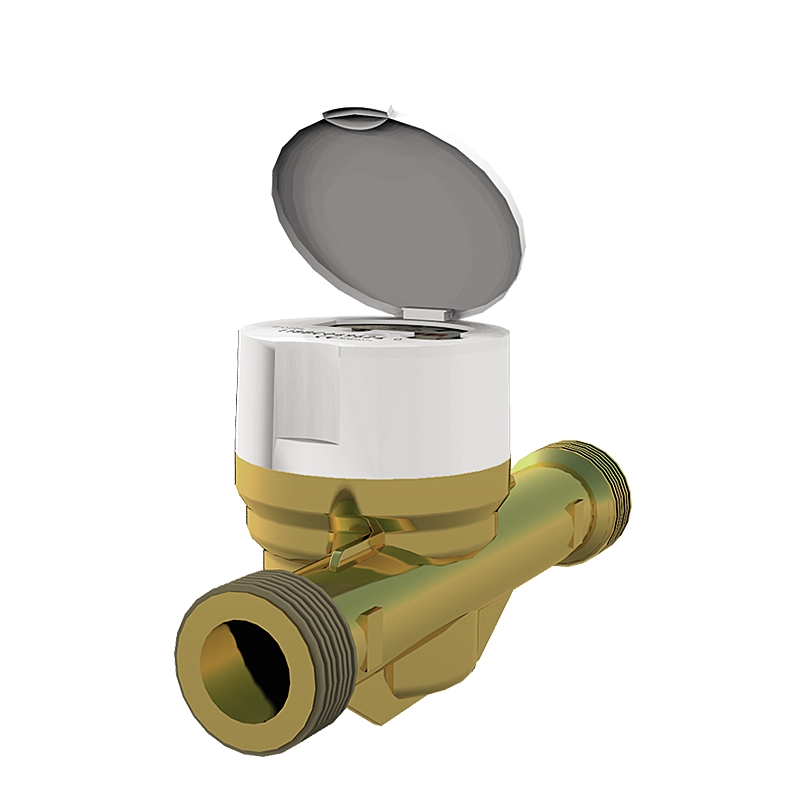

单喷射涡轮机仪表,设计用于测量冷饮水,提供精确衡量广泛的流量。线程连接,用于水平安装。为7275cy的脉冲/数据传感器(M-BUS)/无线电类型准备。
维度范围 | DN 20-40 |
---|---|
PN. | 40 |
温度范围 | 最多50ºC |
材料 | 黄铜 |
文章编号 | 描述 | 数量 |
---|---|---|
在7051-20-4 | DN 20,Q3 = 4,长度190mm | |
在7051-25-6,3 | DN 25,Q3 = 6,3,长度为260mm | |
在7051-40-16 | DN 40,Q3 = 16,长度300mm | |
在7275cy-klf1 | 配件,脉冲模块10L /脉冲 | |
在7275klf10 | 配件,脉冲传感器10 L /粉刺 | |
在7275cy-m | 配件,M-BUS传感器,DN 20-DN 25 | |
在7275cy-m2 | 配件,M-Bus模块 |
尺寸område. | PN. | 温度råde | 材料 |
---|---|---|---|
G 3/4 - G 2 |
16. | +1ºC至+50ºC | 黄铜 |
,中期证书,CE标记
成分 | 材料 | |
---|---|---|
1 | 身体 | 黄铜CW167n. |
2 | 最佳 | A.B.S. |
3. | 测量探针 | 聚丙烯 |
4. | 齿轮 | 铁素体 |
uge.35仪表流量,管道安装有数字视觉,累积值。
用于7051的水平安装的冷水表.....,Q3 ....m³/ h,dn ....,pn 16,用于连接脉冲和m总线传感器
在7051 | ||||||||||
永久流量Q3.(M.3./H) | 4. | 6,3 | 16. | |||||||
拟合DN后连接 | 20. | 25. | 40 | |||||||
一种(构建长度) | 190 | 260. | 300 | |||||||

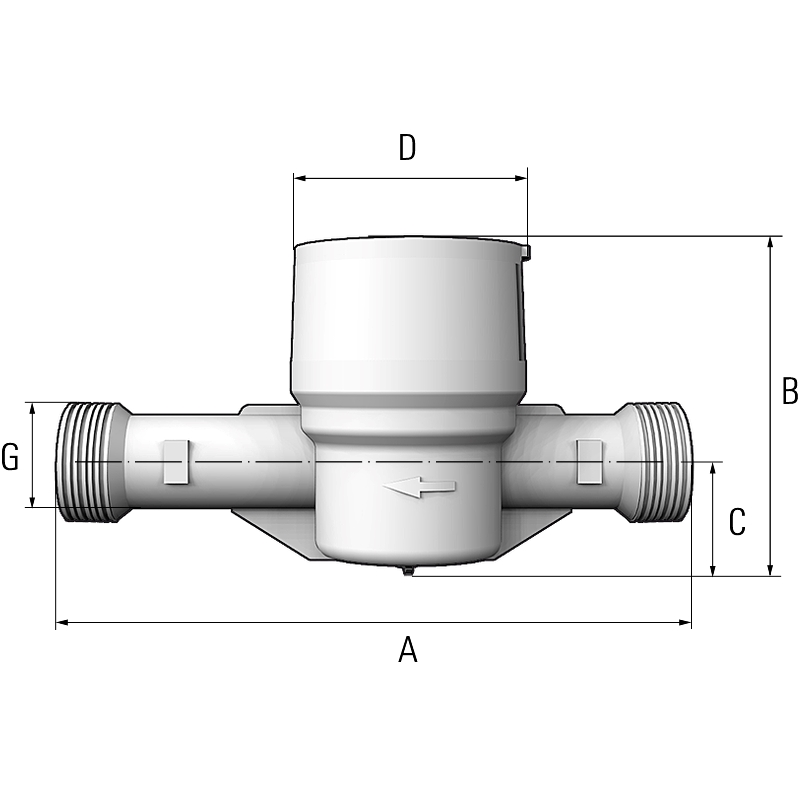

B. | 123. | 130. | 178. | |||||||
C | 22,5 | 39. | 45. | |||||||
D. | 92. | 92. | 144. | |||||||
连接,仪表g | 25. | 32. | 50. | |||||||
总高度包括。卡传感器 | 165. |
172. |
||||||||
重量 | 1,6 | 2,3 | 5,7. | |||||||
尺寸为mm,重量在kg |
水表是一种干燥的单喷射仪表,具有精确的R160作为标准。该插入物由四个单位制成:柜台,烧杯,叶片和筛式地幔。7051有两个主要成分;允许测量水流量的液压和显示测量的水量的寄存器。通过磁耦合实现这些组件之间的传输接口。
在7051处配备上游滤波器,免受由水意外传达的杂质的保护。磁耦合传动,伴随着额外的干寄存器。齿轮和寄存器都处于防水和防空机箱。涡轮机是仪表在水中运动的唯一运动部分。
该仪表设有拨号指示器,用于连接远程读取模块印面积,脉冲或数据输出(M-BUS或WM总线)。请参阅7275cy的单独产品表。
Cyby是一种归纳AMR系统(自动读取系统),用于远程读取和从水表到测量收集系统的仪表数据。通过金属拟合表盘指示灯感应地读取传感器的旋转频率。对印面上印面上印面上的远程读数不受任何外部磁铁的影响,因此具有高的操作完整性。
传感器传感器可以直接安装或在稍后的点处,在伴随螺钉的帮助下使用附接点制备仪表玻璃。
DN 20. | DN 25. | DN 40. | ||||||||
---|---|---|---|---|---|---|---|---|---|---|
问:3. | 永久流动,m3./ h(仪表尺寸) | 4. | 6,3 | 16. | ||||||
问:1 | 最小流量,L / H | 25. | 39,4. | 100. | ||||||
问:2 | 横流流量,L / H | 40 | 63. | 160. | ||||||
问:4. | 过载流量,m3./H | 5,0. | 7,9. | 20.20 | ||||||
R. | 比率(Q.3./ Q.1)(给定值是标准的, 其他R值 |
160. | 160. | 160. | ||||||
上表根据瑞典瑞典格法规的中期描述了计量性质。 |
最大允许的错误余量 | |
流量范围 | 允许的错误边缘 |
---|---|
问:1- 问:2 | ±5% |
问:2- 问:4. | ±2% |
配件
- 安装附件,控制台和平行耦合,7358,7360A和7056A的SE产品表。
选项
- 远程阅读模块,请参阅7275cy的单独产品纸张。
- 仪表有自己的号码系列。
水表 | Art.no(止回阀包括垫圈) |
---|---|
问:3.4(DN20) | 在7059A20 |
问:3.6,3(DN25) | 在7059平方米 |
问:3.16(DN40) | 在7059平方米 |
在7051时,应安装水平,但总是以准确率的R160向上使用数字板。
为了保护水表的长期驱动,应始终使用水表CONSOL进行安装(请参阅附件)。截止阀应始终安装在控制台和输出中。
水表后的回流保护应在1159处是一个保护模块类型EA(可控止回阀),带有安装在输入侧的截止阀。或者,7059处的墨盒止回阀可以安装在仪表的输出上。
在安装仪表之前,很重要的是清洁管道。用右流动方向安装流量方向箭头的仪表。
用于安装遥控模块,SE产品表7275cy。
在7050B(水平安装) | |||
问:3. | DN. | art.no. | RSK号码 |
---|---|---|---|
4. | 20. | 在7051-20-4(长度190毫米) | 5143849. |
6,3 | 25. |
在7051-25-6,3 | 5143850. |
16. | 40 | 在7051-40-16 | 5143851. |
