维度范围 | PN | 温度范围 | 材料 |
---|---|---|---|
G 3/4-G 1 |
10. | +1°C至50ºC相应。+1°C至90ºC | 黄铜alt.复合 |

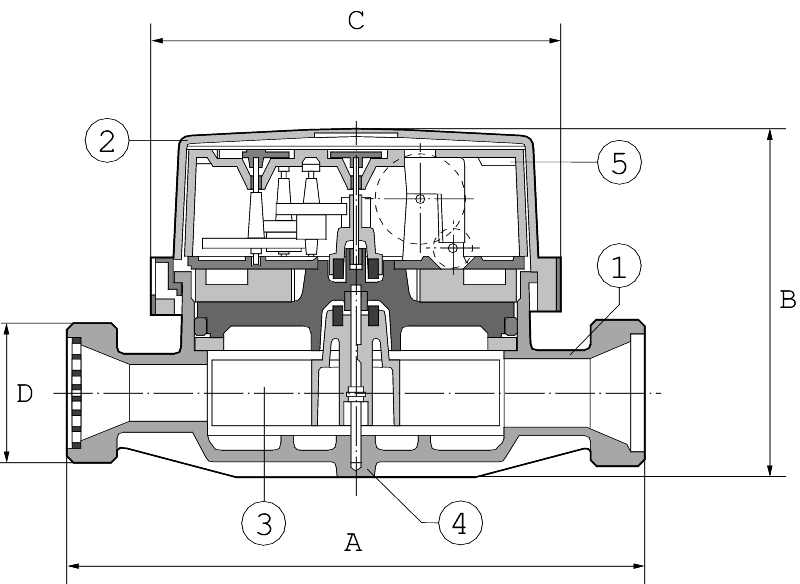

p | 成分 | 在7080年一个 | 在7085A |
---|---|---|---|
1 | 身体 | 黄铜GK-MS 60 | 综合玻璃GV-5 FWA |
2 | 计数器 | 塑料 | 塑料 |
3. | 叶轮 | 塑料 | 塑料 |
4. | 轴承钉 | Saphir | Saphir |
在7080年它 | 在7080样子 | ||||
名义流问3.,米3./小时,计的大小 | 2,5 | 2,5(alt。4) | |||
---|---|---|---|---|---|
连接后连接 | DN 15. | DN 20. | |||
a(总长度) | 110 (alt。80) | 130. | |||
B(高度) | 76. | 76. | |||
高度嵌入远程模块 | 86. | 86. | |||
C(宽度tot) | 70 | 70 | |||
D(连接) | G 3/4 | G 1 | |||
连接计 | G 1/2 | G 3/4 | |||
重量 | 0,45 (0,41 at alt. 80) | 0, 48 | |||
问:3.根据KVMD (EEG)的名义流量。 | |||||
尺寸为mm,重量在kg |

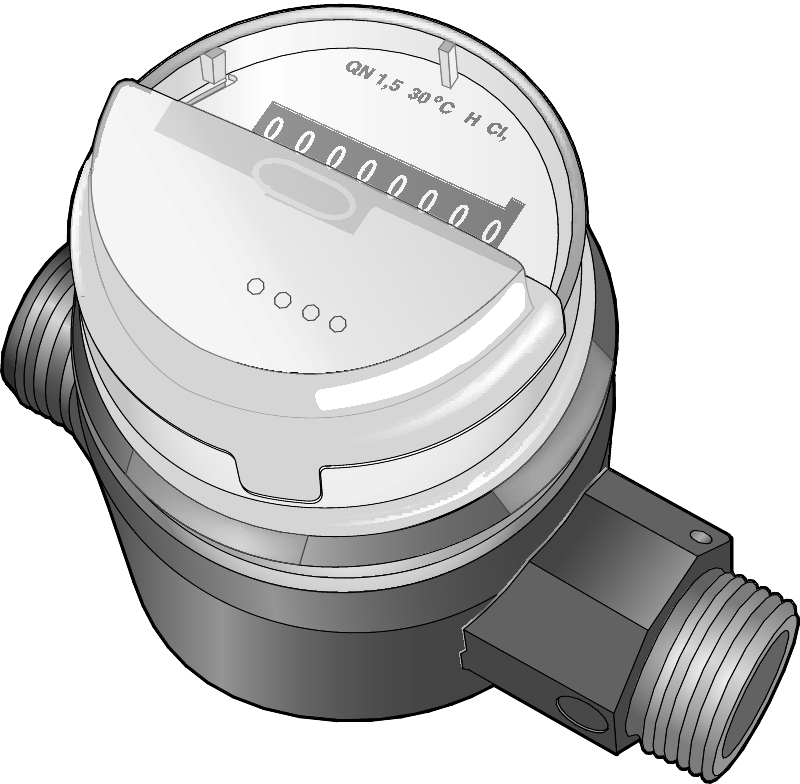

水表是一次射流,干式表盘水表。叶轮是水中唯一的运动部位,并且通过磁耦合完全痛苦地发生降档。
滚动数字与5个整数和3位小数点。带小数点的数字滑轮是红色的,读数以升为最小。
计数器可以旋转355°,以获得仪表滚筒数字的舒适读数。仪表的显示板在整个测量范围内根据EN 14154免受外部磁影影响。
仪表准备连接远程读取模块,如下所示:
7085处的复合仪,例如,用于“侵略性”水。复合材料完全符合饮用水规则。该材料导致制造能耗较低,并提供比相应的金属规模低40%。
流动,Q.3.m³/ h. | 2,5 | 4. | ||
---|---|---|---|---|
短期过载,Q4.m³/ h. | 3,13. | 5. | ||
限制流,q2l / h | ||||
-水平安装,反向向上 | 50. | |||
-立式安装,柜台旁 | 80 | |||
最小流量,q1l / h | ||||
-水平安装,反向向上 | 30. | 50. | ||
-立式安装,柜台旁 | 60. | One hundred. | ||
Max。工作压力、酒吧 | 10. | 10. | ||
测试压力,棒 | 16. | 16. | ||

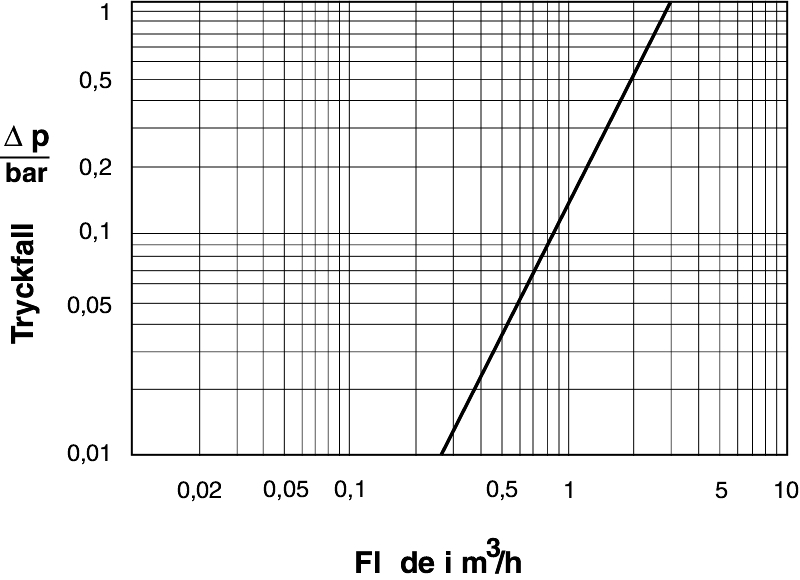

流量Q时的压降3., kPa | 63. | XX. | ||
最大水温,ºC | ||||
-冷水执行 | 30. | 30. | ||
-温水执行 | 90. | 90. | ||
柜台区域,m3. | 100000 | 1000000 | ||
分钟。读取(仅适用于未安装的远程阅读模块) | 0 1 | 0 1 | ||
最大允许错误显示: | ||||
-流量范围Q1q2 | ±5% | ±5% | ||
-流量范围Q2q4. | 冷水执行。±2%, | |||
温水执行。±3% | ||||
*)问3.根据中期的永久流动。 |
配件 | 订购号码 |
---|---|
水表连接G3 / 4,G1 | 在7056A15 / 7056-20 x 2 st。 |
水表控制台,不锈钢110 mm,DN15,带离合器和垫圈 | |
-没有阀门的单控制台 | 在7358-110 |
-带阀门的单脚垫 | 在7358 - 110 v |
-没有阀门的双支架 | 在7358-110-2 |
-带阀门(进口)的双支架 | 7358 - 110 - 2 v |
Spacer,S无钢(需要垫片) | |
- 110 mm。G 3/4 | 在7055R15-110 |
纤维垫 | 7068-15 / 7068-20 |
远程阅读模块,查看单独的产品表;7275res. | |
-M-Bus模块 | 在7275res-m |
-脉冲模块1,10或100升/脉冲 | 在7275res-pd1,在7275res-pd10, 在7275 res-pd100 |
wM-bus模块 | 在7275 res-vm |
- Armatec无线电模块 | 7275ares-r |
变体 | 订购号码 |
---|---|
冷水(kV) 温水(VV) |
|
仪表与另一个整体长度或连接 | |
-仪表由黄铜DN15/Q制成3.2,5 /总长度80mm | 7080 a15kv - 80, -15 - 80 |
- 仪表由黄铜dn20 / q制成3.2,5 /总长度130mm | 在-20年7080 a20kv vv |
- 仪表由黄铜dn20 / q制成3.4 /总长度130mm | 7080A20-2,5KV,-20-2,5VV |
仪表带有预安装和参数远程读取模块 | |
-仪表采用DN15/Q复合材料3.2,5 /总长度110mm,包括M-Bus模块 | 在7085A15KVM,-15VVM |
仪表可以水平和垂直地或与面向侧面的数字桌子安装。在垂直安装或与面向侧面的数字桌子安装期间,获得下R值(R40)和更高的Q2值。
为确保水表的长期操作,始终安装米控制台(见配件和选项)。
关闭阀应该总是安装在控制台的进口和出口上。水表后的防回流保护,应该是一个保护模块EA型(可控止回阀)AT 1159,在进水侧安装一个关闭阀。在安装水表之前,对管道进行清洁是很重要的。将仪表安装在正确的流向箭头上。
用于安装远程阅读模块,请参阅产品表7275RES。
安装远程读数模块时,应将密封盖拆下,换上远程读数模块。在组装之前,模块上的保护膜必须拆除。提供的密封胶带贴在仪表外壳和远程读数模块之间的连接处,以检测接合或操作。
远程阅读模块:查看7275RES的单独产品表
不提供仪表的备件,但电池耗尽后,远程读取模块可更换。
仪表标有Sensus Residia,带有EAN码的制造号码,尺寸Q3.以及最大值。温度为30ºC。90ºC。
指示冒口的颜色,表示温度;蓝色=冷,红色=热。
订购号码 | RSK号码 | |
---|---|---|
标准输出仪表,用于远程读数 | 冷水(kV) 温水(VV) |
|
——黄铜、DN15 / Q3.2, 5/110mm |
在7080a15kv. 在7080A15VV |
518 40 52. 518 40 59. |
——复合、DN15 / Q3.2, 5/110mm |
在7085 a15kv 在7085 a15vv |
518 40 66. 518 40 68. |
|
||
-仪表由黄铜DN15/Q制成3.2,5 /总长度80mm |
在7080a15kv-80 在7080A15VV-80 |
518 40 53. 518 40 60. |
- 仪表由黄铜dn20 / q制成3.2,5 /总长度110mm |
在7080a20kv. 在7080 a20vv |
518 40 57. 518 44 64. |
|
||
-仪表采用DN15/Q复合材料3.2.5 /总长度110毫米,包括M-bus模块Res M | 在7085a15kvm. 在7085A15VVM |
518 40 67. 518 40 69. |
