有双报警插座和红色警告指示的压力计。R3 / 8 x 100.班级1
| 维度范围 | DN 10. |
|---|---|
| PN. | 在短期负载90％的尺度值。 |
| 温度范围 | -20ºC至+80ºC |
| 材料 | 不锈钢，润湿黄铜。 |
| 文章编号 | 测量范围 | 表现 | 输出信号 | 材料润湿 | DN. | 温度（°C） | 数量 |
|---|---|---|---|---|---|---|---|
| 在8306C10-4 | 0-4 | 视觉显示，保护 | 开关 | 黄铜 | 10. | -20-80 | |
| 在8306C10-6 | 0-6 | 视觉显示，保护 | 开关 | 黄铜 | 10. | -20-80 | |
| 在8306C10-10 | 0-10 | 视觉显示，保护 | 开关 | 黄铜 | 10. | -20-80 | |
| 在8306C10-16 | 0-16 | 视觉显示，保护 | 开关 | 黄铜 | 10. | -20-80 |
| 维度范围 | PN. | 温度 | 材料 |
|---|---|---|---|
G 3/8 |
在短期负载90％的尺度值 | -20°C至+ 60°C / + 80°C | 塑料/不锈钢 |
用于指示加热/冷却系统中的实际压力。在8305A时，在规模上提供红色可调指针。在8306处提供高低警报的电触点。

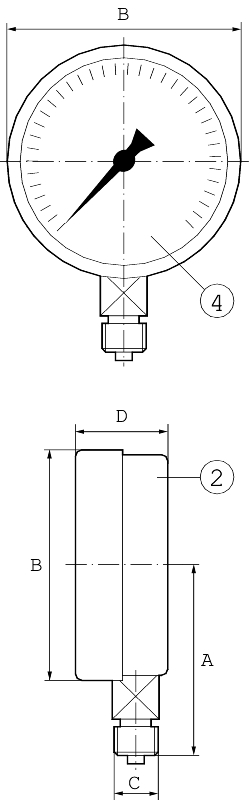

| 1 | Bourdon Tube. | 铜合金 |
| 2 | 住房 | 铬镍与刺刀无与伦比的胶囊 |
| 3. | 仪表作品 | 铂金黄铜 |
| 4. | 玻璃 | 仪器玻璃 |
| 铜合金中的媒体接触零件。硅胶8306C的电缆。 |

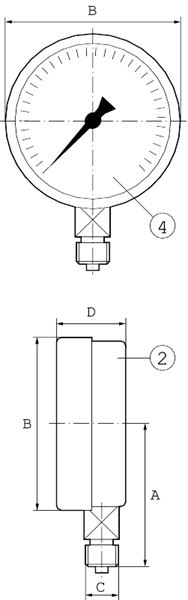

| 在8305A | 在8306 | |||
| 一种 | 85,5. | 83. | ||
| B. | 100. | 100. | ||
| C | G 3/8 | G 3/8 | ||
| D. | 30. | 88. | ||
| MM的测量值 | ||||
压力表是Bourdon管型，其具有圆形形成的管状弹簧，具有椭圆形横截面。系统中的压力在内部影响Bourdon管，使压力的增加趋于伸直。BOURDON管的自由端赋予与内部压力成比例的运动。然后通过测量单元将移动通过测量单元传送到比例的移动/指示值。压力表具有红色可调指针，以指示最大允许压力。
在8306A，具有内置的电子蠕变接触式811，可通过玻璃调节。可以通过刻度范围设置指示符。插座具有双重功能，并在上升和压力下关闭。PG 7页面上的电缆性能。
| 在8306C | |
|---|---|
| 媒体温度 | -20°C至+ 80°C |
| 周围温度 | -20°C至+ 60°C |
| 准确课程 | 1％ |
| 温度效应 | 0.4％/ 10°C |
| IP类 | 54. |
| 最大工作压力 | 休息负载时的整个比例值。交替负载下的尺度值的90％。 |
| 套接字功能 | 蠕动插座811.21 |
| 电源供应 | 最多250V. |
| 打破效果 | 10W，18VA |
| 电连接 | 电缆性能PG7. |
请求后，带电源插座的压力表或工业性能。
应安装压力表，使它们易于读取和防止振动，热，冷和高湿度。在高介质温度期间，应使用水蜗杆管。对于压力变化和振动，应使用润湿流体填充量。
电缆标有数字。电气装置根据原理图。
