主要事实
维 |
PN |
温度范围 |
材料 |
G 3/8 |
临时负载的满量程值 |
-20°C至+60°C |
塑料 |
应用范围
用于测量液化或非腐蚀性气体介质的压力,主要是水、空气和蒸汽。
程序文本
UGC.31压力表
管道安装,瞬时值模拟显示。压力表AT 4253波登管型。2.5级,husdiameter 100 mm,等级0 -....酒吧/帕斯卡。
质量保证
PED, AFS 1994:4
材料规格
|
|
在4253 |
在4257 |
在4258 |
1 |
弹簧管 |
铜合金 |
铜合金 |
铜合金 |
2 |
身体 |
黑色塑料ABS |
黑色塑料ABS |
黑色塑料ABS |
3. |
测量身体 |
铜合金 |
铂铜 |
铜合金 |
4 |
玻璃 |
有机玻璃 |
有机玻璃 |
有机玻璃 |
与介质接触的部件由铜合金制成 |
|
|
|
|

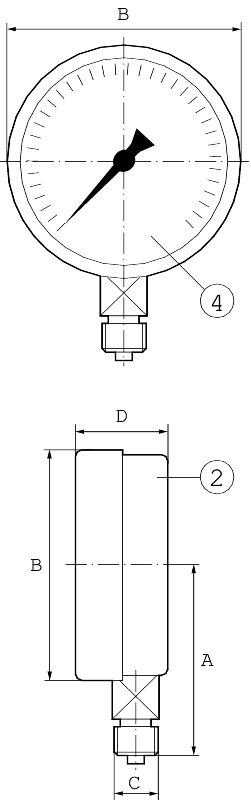

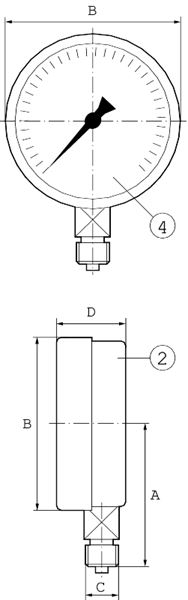

维
|
在4253 |
一个 |
85年,5 |
B |
One hundred. |
C |
G 3/8 |
D |
30. |
测量在毫米。 |
|
功能和设计
该压力表是波登管式的,它包括一个椭圆形截面的圆形管弹簧。系统内部压力影响波登管,使其在一定压力下趋于伸直。波登管的自由端与内部压力成比例运动。这个运动然后被测量元件转换成刻度盘上的运动/指示值。
技术信息
|
在4253 |
介质温度 |
-20°C + 60°C |
环境温度 |
-20°C + 60°C |
精度等级 |
2, 5% |
温度的影响 |
0,4%/10°C(超过或低于20°C) |
知识产权类 |
54 |
Max。工作压力 |
静载时刻度值的75%。在波动荷载下比例值的66%。 |
尺寸标注
标度范围的选择应按照恒压原则,即不应超过标度范围的2/3。
饰品和选项
完整的压力表集,包括控制压力表阀,水疏水管和压力表阀,请参阅我们的AT 1800-1806产品表。
压力表也可提供阻尼流体填充,不锈钢和非标准等级的要求。
安装
压力表的安装既要便于读取,又要防止振动、热、冷和高空气湿度。对于高流体温度,应使用疏水管。对于压力变化和振动,应使用阻尼充液压力表。
标记
产品上标有Armatec、class和grade字样。
如何订购
示例:4253-10-2,5 |
|
|
|
在4253 |
- |
10 |
2,5 |
货号。 |
执行 |
连接 |
分级 |
4253 = bodydiam。100毫米 |
- =标准 |
8 |
|
|
D =阻尼充满液体 |
|
|
|
U =减压 |
|
|
