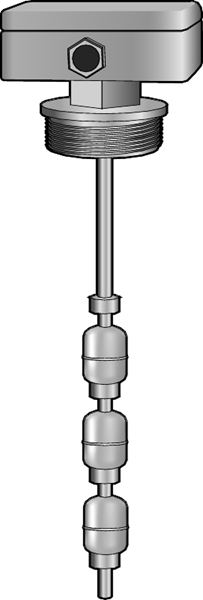

液位开关AT 7714

主要的事实

维度范围	PN.	温度范围	材料
G1.	15.	-10℃至100℃+	黄铜，替代不锈钢

范围

液位开关与水平坦克监视多个报警触点。

ama-text.

UBF.31液位开关

质量保证

CE标志。作为选项，根据该指令ATEX94 / 9 / EC分类。

材料规格

1	接线盒	铝
2	竿	黄铜CW614N / CW508L
5.	浮子	NBR泡沫

尺寸

一种	最大1000
B.	25.
C	45.

功能和设计

等级SWICH与储罐液位控制多个报警触点。SWICH垂直地安装在所述槽的底部或顶部的水平（表明当下令如果防护要被安装在底部）。防护件的结构是配备有浮子杆当浮子向上移动，激活开关的封闭或断裂。订货时报警级别表示。的介质在罐中的最小密度是0.57克/立方厘米。

技术信息

电源电压	150VAC，100VDC
电气通信	电缆入口PG1
容量	0,2A
接触	SPDT.
联系功能	常开/常闭
触点数量	1-4
介质温度	-10℃〜+ 100℃下
保护类	IP65.

配件和选择

更高的温度范围和其他要求的电连接的连接器。

水平开关可作为在不锈钢的选项。

安装

级别开关应安装在垂直位置±30°。

电气安装根据时间表。

SPDT，普通饲料，

终端1（共同）白色电缆

终端9黑色电缆

终端8红色电缆

7号航站楼蓝线

终端6粉色线

5号航站楼绿线

4号航站楼黄色电缆

3号航站楼绿线

2号航站楼布朗电缆

标记

液位开关标有制造商的名称，电源电压和序列号。

如何订购

AT7714-4X
AT 7714	4.	X
图。没有	触点数量	添加
