| 尺寸范围 | PN | 温度范围 | 材料 |
|---|---|---|---|
G 1 |
40/100 | -20℃~ 70℃-60℃~ 280℃ |
不锈钢 |
液面传感器用于显示液面。
| 1 | 身体 |
塑料 |
| 2 | 连接和领口 | 不锈钢1.4541 |
| 5 | Media-enabled部分 | 不锈钢1.4541 |
| AT7721 | |
|---|---|
| 一个 | *最大测量范围 |
| B | *链长(标准96mm, PN100 192mm) |
| C | 420 |
| D | 75 |

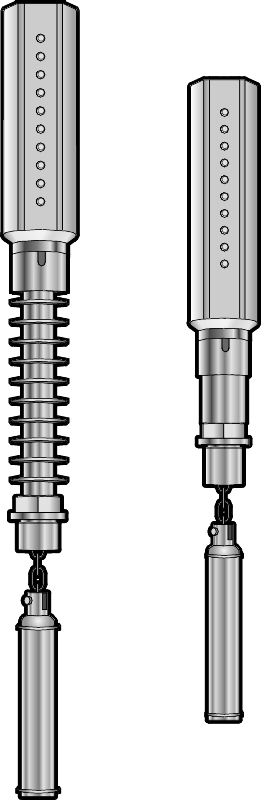

液位传感器用于不同类型的罐和集装箱。水平范围150毫米到4000毫米。水平是通过计算链中设备的重量来确定的。该装置具有一定的流动性，并且可以通过重量计算出液位。因此，重要的是，在订购时，媒体的类型，密度和温度说明，以便能正确地校准液位传感器。订购时还必须说明链条的长度。液位传感器提供LED指示10点，作为一种选择，液位传感器可订购数字显示。
液位传感器有两个版本AT7720和AT7721。AT7720有一个短颈，可以处理温度范围-20°C到+ 70°C和压力等级PN40/PN100。AT7721具有较长的冷却法兰颈，可以处理温度范围-60°C到+ 280°C和压力等级PN40/PN100。液位传感器电气输出4-20mA，电缆连接，IP类65。液位传感器由24 VDC供电。
| 电源电压 | 24伏直流电 |
| 电气连接 | 电缆入口 |
| 决议 | 0, 1% |
| 输出信号 | 4 - 20毫安,三线 |
| 密度区域 | 500 - 1500公斤/米3. |
| 环境温度 | 0°C + 70°C |
| 媒体温度AT7720 | -20°C + 70°C |
| 媒体温度AT7721 | -60°C + 280°C |
| 不精确线性 | 最大2% |
| 防护等级 | IP65 |
液位传感器垂直安装在水箱的顶部。如果油箱内有湍流，液位传感器可以安装在一根管子上，连接到油箱外部的法兰上。为了减少温度影响的风险，可以对管道进行保温。
如果可能，AT7721应该在安装在水箱后安装至少一个小时，并在电气安装前调整温度和环境温度。
液位传感器不得暴露在可能影响电子性能和测量精度的静电或磁场中。
按计划进行电气安装。
| at7721 - 1500 | |
| 在7721 | 1500 |
|---|---|
| Fig.没有 | 测量范围(最大4000mm) |
