主要事实
| 尺寸范围 |
PN |
温度范围 |
材料 |
G 1/2 |
20. |
5°C + 80ºC |
不锈钢 |
应用范围
立即测量空气或水的流量。
AMA-text

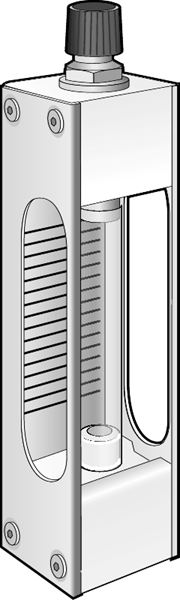

UGE.31流量计
管安装模拟电流流量指示。
质量保证
根据PED 2016:1
材料规格
|
|
|
| 1 |
身体 |
不锈钢1.4401 |
| 2 |
流管 |
Grilamid (PA-12) |
| 3. |
浮动 |
不锈钢1.4460 ór1.4460/PTFE取决于测量面积 |
| 4 |
最后一块 |
尼龙 |
尺寸和重量
|
|
| 一个 |
53 |
| B |
202 |
| C |
34 |
| D |
134 |
| E |
38 |
| 重量 |
ca 950克 |
功能和设计
用于空气或水的流态体浮子计。测量范围:在水中0.4 l / min至30l / min，在空气中15Nl / min至700Nl / min。
瞬时流量由仪表直观地读出。尺度与媒体相适应。该流量计具有调节螺杆，可用于流量报警。
技术信息
|
|
| 适应性 |
调整螺钉 |
| 环境温度 |
0°C + 65°C |
| 介质温度 |
5°C + 85°C |
| 储存温度 |
5°C + 65°C |
| 不准确 |
±5% |
配件和选项
其他材料或更高温度的流量计。
安装
流量计水平安装在流向上。
标记
压力传感器上标有制造商名称、测量范围和序列号。
如何订购
| AT7730-3V |
|
|
| 在7730 |
3. |
V |
| Fig.没有 |
流区(l / min) |
V =水 |
|
|
L =空气 |
压力范围
| 在4883 |
－１ |
2、5 |
6 |
－10 |
-16年 |
-25年 |
－４０ |
-60年 |
-100年 |
| 压力范围栏 |
0 - 1 |
0 - 2、5 |
0 - 6 |
清廉 |
约 |
0-25 |
0-40 |
0-60 |
0 - 100 |
| Max。压尺 |
10 |
16 |
30. |
30. |
50 |
50 |
70 |
70 |
200 |
