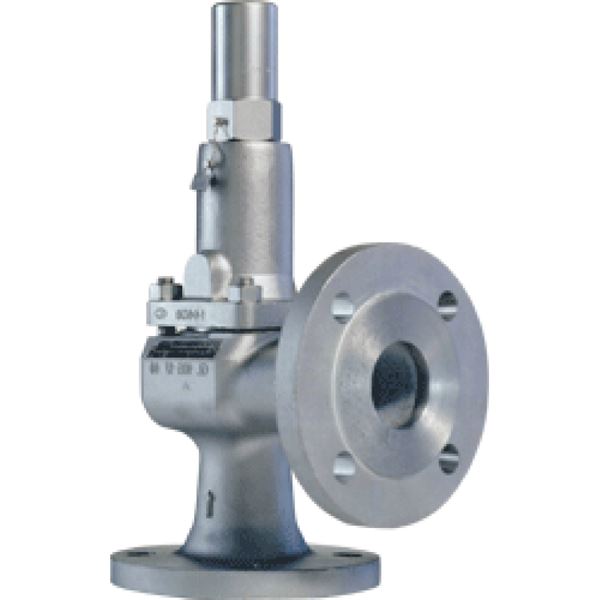

Flanged safety valves with a standard or large proportional opening range. Minimal media loss when opening and are often used for applications like thermal expansion, liquid applications and more.
Dimension | DN 15-150 (1/2"-6") |
---|---|
Pressure | 0,2 bar til 160 bar |
Temperature | -270°C til +450°C |
Execution | Flanged |
Typegodkjent av arbeidstilsynet og EU. Ventilen er merket med DN, PN, materiale, strømningspil og godkendelsesskilt. Leveres som standard innstilt og plombert. Ventilen har en lang rekke av godkjennelse herunder ASME, GOST (Russisk), UDT (Polsk), TÜV, CBPV (Kinesisk) og kan leveres med "klasse" sertifkat fra bla. DNV, BV, GL, Lloyds, RINA.
CE-merkning
Ventilerne er CE-merket iht. PED.
Ventilhus- 米ateriale |
Type |
DN | Flenser DIN PN |
Temperaturgrenser °C | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Åpen | Lukket | fra | til | Innløp | Utløp | fra | til | |||||||||
Støpejern | 4311 | 4331 | 15 | 150 | 16 | 16 | -10 | +200 (DK) | ||||||||
Seigjern | 4315 | 4335 | 15 | 25 | 40 | 40 | -60 | +250 (DK) | ||||||||
Stål | 4312 | 4332 | 15 | 150 | 40 | 40 | -85 | +400 | ||||||||
Syrefast | 4334 | 15 | 100 | 40 | 40 | -270 | +400 | |||||||||
Ved lavere temperaturer end -10°C henvises til AD-Merkblatt W10, da temperaturgrensene avhenger av åpningstrykk og ventiltrykktrinn. |
Type 4311/4331 | Type 4315/4335 | Type 4312/4332 | ||
---|---|---|---|---|
Pos. | Detalje | Støpejern | SG-jern | Stålgods |
1 |
Ventilhus |
GG 25 (0.6025) |
GGG-40.3 (0.7043) |
GS-C25 (1.0619) |
5 | Sete | X6 Cr Ni Mo Ti 17 12 2/X2 Cr Ni Mo 17 12 2 (1.4571)//1.4404) | ||
7 | Kjegle | X 39 Cr Mo 17 1 (1.4122) | ||
8 |
Spindelguide 米ed foring |
X14 Cr Mo S17/C35/GGG-40 (1.4104/1.050/0.7040) X14 Cr Mo S17 tenifer (1.4104/tenifer) |
||
9 |
Fjærhus |
GGG-40 (GGG 40.3/GS-C25) 0.7040(0.7043/1.0619) |
||
12 | Spindel | X20 Cr 13 (1.4021) | ||
16 | Fjærplate | USt.37-2/9 S Mn Pb 28/C35 (1.0036/1.0718/1.0501) | ||
18 | Justeringsskrue med foring | X14 Cr Mo S 17 (1.4104) PTFE |
||
54 |
Fjær t<200° |
54 Si Cr 6/50 Cr V4/X10 Cr Ni 18 8 (1.1200/1.7102/1.8159/1.4310) |
||
Fjær t>200° |
54 Cr Si 6/50 Cr V4/X10 Cr Ni 18 8 (1.7102/1.8159/1.4310) |
|||
40 | H2 kappe | 9 S Mn Pb 28/GGG40.3 (1.0718/0.7043) | ||
H3 løfteanordning | GGG-40 (0.7040) | |||
H4 løfteanordning | GGG-40 (0.7040) | |||
55/56 | Bolter og muttere t<400°C |
CK35/C35 (1.1181/1.0501) | ||
Bolter og muttere t>400°C |
A4-70/A4 1.4401/1.4401) |
Type 4334 | |||
---|---|---|---|
Pos. | Detaljer | Syrefast | |
1 |
Ventilhus | 1.4408 | |
5 | Sete | 1.4404 | |
7 | Kjegle | 1.4404 | |
8 | Spindelguide med foring | 1.4404 |
|
9 |
Fjærhus | 1.4408/1.4571 | |
12 | Spindel | 1.4404 | |
16 | Fjærplate | 1.4408/1.4404 | |
18 | Justeringsskrue med foring | 1.4404聚四氟乙烯 | |
54 | Fjær t<200° | 1.4310 | |
Fjær t>200° |
1.4310 | ||
40 | H2 kappe | 1.4404 | |
H4 løfteanordning | 1.4408 | ||
55/56 | Bolter og muttere t<400°C | A4 (1.4401) |
DN | innløp | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
utløp | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | |||||||||||||||
PN innløp | Støpejern | 16 | ||||||||||||||||||||||||
Øvrige | 40 | |||||||||||||||||||||||||
PN utløp | 16 hhv. 40 | |||||||||||||||||||||||||
展apningstrykk(巴格) | Støpe-/SG-jern P | P | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | |||||||||||||
Stålgods | P | 40 | 40 | 40 | 40 | 40 | 40 | 35 | 35 | 32 | 25 | 16 | ||||||||||||||
Syrefast1) | P | 40 | 40 | 40 | 40 | 40 | 40 | 25 | 23 | 22 | ||||||||||||||||
Min. strømn.areal (mm2) | Ao | 113 | 254 | 254 | 254 | 416 | 661 | 1075 | 1662 | 2827 | 4301 | 6648 | ||||||||||||||
Min.strømn.diam. | do | 12 | 18 | 18 | 18 | 23 | 29 | 37 | 46 | 60 | 74 | 92 | ||||||||||||||
Sentermål | a | 90 | 95 | 100 | 105 | 115 | 125 | 145 | 155 | 175 | 200 | 225 | ||||||||||||||
b | 90 | 95 | 100 | 105 | 115 | 125 | 145 | 155 | 175 | 200 | 225 | |||||||||||||||
Høyde | H2 Øvrige | H | 218 | 218 | 218 | 218 | 218 | 233 | 315 | 360 | 400 | 500 | 600 | |||||||||||||
H3 Øvrige | H | 220 | 220 | 220 | 220 | 220 | 235 | 325 | 370 | 430 | 545 | 645 | ||||||||||||||
H4 Øvrige | H | 215 | 215 | 215 | 215 | 215 | 230 | 330 | 375 | 435 | 540 | 640 | ||||||||||||||
H2 Syrefast | H | 200 | 200 | 200 | 200 | 200 | 210 | 285 | 330 | 415 | ||||||||||||||||
H4 Syrefast | H | 215 | 215 | 215 | 215 | 215 | 230 | 280 | 325 | 410 | ||||||||||||||||
Med belg | H | 35 | 30 | 30 | 35 | 55 | 65 | 60 | 70 | 75 | 80 | 95 | ||||||||||||||
Høyde | x | 150 | 150 | 150 | 200 | 200 | 250 | 250 | 300 | 350 | 400 | 450 | ||||||||||||||
Vekt | 5 | 6 | 6 | 8 | 9 | 12 | 15 | 20 | 33 | 48 | 65 | |||||||||||||||
Mål i mm, vekt i kg. | ||||||||||||||||||||||||||
1)Mulighet for høyere åpningstrykk ved bruk av spesialfjær. |
Monteringsbraketter | ||
A | 277 | |
B | 160 | |
C | ø18 | |
D | 278 | |
E | 21 | |
Mål i mm. |
I tabell:
P =Åpningstrykk (barg)
I = Mettet damp (kg/h)
II = Luft 0°C og 1013 mbar (m3/h)
III = Vann ved 20°C (1000kg/h)
1) Med O-ringsdisk 5% mindre
2) Med O-ringsdisk 2% mindre
DN | 15 | 20 | 25+32 | 40 | 50 | ||||||||||
do (mm) | 12 | 18 | 18 | 23 | 29 | ||||||||||
P (baro) | I1) | II1) | III2) | I | II | III | I | II | III | I | II | III | I | II | III |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
0,2 | 32,7 | 38,8 | 1,51 | 0,5 | 0,6 | 1,35 | 29,1 | 34,5 | 1,77 | 47,5 | 56,3 | 2,89 | 75,5 | 89,4 | 4,60 |
0,5 | 51,2 | 62,8 | 2,14 | 28,4 | 34,8 | 1,90 | 61,4 | 75,2 | 2,51 | 100 | 123 | 4,09 | 159 | 195 | 6,51 |
1 | 73,3 | 92,0 | 2,90 | 64年,4 | 80,9 | 2,58 | 95,8 | 120 | 3,39 | 156 | 196 | 5,54 | 249 | 312 | 8,81 |
2 | 115 | 147 | 4,10 | 120 | 153 | 3,65 | 160 | 204 | 4,80 | 461 | 333 | 7,84 | 415 | 529 | 12,5 |
3 | 155 | 199 | 5,02 | 166 | 213 | 4,47 | 216 | 278 | 5,88 | 353 | 454 | 9,60 | 562 | 722 | 15,3 |
4 | 193 | 250 | 5,79 | 210 | 271 | 5,16 | 275 | 356 | 79 | 449 | 581 | 11,1 | 714 | 923 | 17,6 |
5 | 231 | 300 | 6,48 | 251 | 327 | 5,77 | 329 | 428 | 7,59 | 538 | 699 | 12,4 | 855 | 1110 | 19,7 |
6 | 269 | 351 | 7,09 | 293 | 382 | 6,32 | 383 | 500 | 8,3 | 626 | 817 | 13,6 | 995 | 1290 | 21,6 |
7 | 307 | 402 | 7,66 | 334 | 437 | 6,82 | 437 | 573 | 8,98 | 714 | 935 | 14,7 | 1130 | 1480 | 23,3 |
8 | 345 | 453 | 8日,19 | 375 | 492 | 7,30 | 491 | 645 | 9,60 | 802 | 1050 | 15,7 | 1270 | 1670 | 24,9 |
9 | 383 | 504 | 8,69 | 416 | 548 | 7,74 | 545 | 718 | 10,2 | 890 | 1170 | 16,6 | 1410 | 1860 | 26,4 |
10 | 420 | 555 | 9,16 | 457 | 603 | 8、16 | 599 | 790 | 10,7 | 978 | 1290 | 17,5 | 1550 | 2050 | 27,9 |
12 | 496 | 656 | 10,0 | 539 | 714 | 8,93 | 706 | 935 | 11,8 | 1150 | 1520 | 19,2 | 1830 | 2420 | 30,5 |
14 | 571 | 758 | 10,8 | 621 | 824 | 9,65 | 814 | 1070 | 12,7 | 1320 | 1760 | 20,7 | 2110 | 2800 | 33,0 |
16 | 646 | 859 | 11,6 | 703 | 935 | 10,3 | 921 | 1220 | 13,6 | 1500 | 1990 | 22,2 | 2390 | 3170 | 35,2 |
18 | 722 | 961 | 12,3 | 785 | 1040 | 10,9 | 1020 | 1360 | 14,4 | 1670 | 2230 | 23,5 | 2670 | 3550 | 37,4 |
20 | 798 | 1060 | 13,0 | 867 | 1150 | 11,5 | 1130 | 1510 | 15,2 | 1850 | 2470 | 24,8 | 2950 | 3930 | 39,4 |
22 | 874 | 1160 | 13,6 | 950 | 1260 | 12,1 | 1240 | 1650 | 15,9 | 2030 | 2700 | 26,0 | 3230 | 4300 | 41,3 |
24 | 950 | 1260 | 14,2 | 1030 | 1370 | 12,6 | 1350 | 1800 | 16,6 | 2200 | 2940 | 27,1 | 3510 | 4680 | 43,2 |
26 | 1020 | 1360 | 14,8 | 1110 | 1480 | 13,2 | 1460 | 1940 | 17,3 | 2380 | 3180 | 28,3 | 3790 | 5050 | 44,9 |
28 | 1100 | 1460 | 15,3 | 1190 | 1590 | 13,6 | 1570 | 2090 | 18,0 | 2560 | 3410 | 29,3 | 4070 | 5430 | 46,6 |
30 | 1170 | 1570 | 15,9 | 1280 | 1700 | 14,1 | 1680 | 2230 | 18,6 | 2740 | 3650 | 30,3 | 4360 | 5810 | 48,2 |
32 | 1250 | 1670 | 16,4 | 1360 | 1810 | 14,6 | 1790 | 2380 | 19,2 | 2920 | 3890 | 31,3 | 4640 | 6180 | 49,8 |
34 | 1770 | 16,9 | 1920 | 15,0 | 2520 | 19,8 | 4120 | 32,3 | 6560 | 51,4 | |||||
36 | 1870 | 17,4 | 2040 | 15,5 | 2670 | 20,4 | 4360 | 33,2 | 6930 | 52,9 | |||||
38 | 1970 | 17,9 | 2150 | 15,9 | 2810 | 20,9 | 4600 | 34,2 | 7310 | 54,3 | |||||
40 | 4070 | 18,3 | 2260 | 16,3 | 2960 | 21,5 | 4830 | 35,0 | 7690 | 55,7 |
DN | 65 | 80 | 100 | 125 | 150 | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
do (mm) | 37 | 46 | 60 | 74 | 92 | ||||||||||
P (baro) | I1) | II1) | III2) | I | II | III | I | II | III | I | II | III | I | II | III |
0,2 | 123 | 146 | 7,49 | 190 | 225 | 11,6 | 323 | 383 | 19,7 | 492 | 582 | 30,0 | 760 | 901 | 46,3 |
0,5 | 259 | 318 | 10,6 | 401 | 491 | 16,4 | 682 | 836 | 27,8 | 1030 | 1270 | 42,4 | 1600 | 1960 | 65,5 |
1 | 405 | 508 | 14,3 | 625 | 786 | 22,2 | 1060 | 1330 | 37,7 | 1610 | 2030 | 57,4 | 2500 | 3140 | 88,7 |
2 | 676 | 861 | 20,3 | 1040 | 1330 | 31,3 | 1770 | 2260 | 53,3 | 2700 | 3440 | 81,1 | 4180 | 5320 | 125,0 |
3 | 914 | 1170 | 24,8 | 1410 | 1810 | 38,4 | 2400 | 3080 | 65,3 | 3650 | 4690 | 99,3 | 5650 | 7260 | 154,0 |
4 | 1160 | 1500 | 28,7 | 1790 | 2320 | 44,3 | 3050 | 3950 | 75,4 | 4640 | 6000 | 115,0 | 7180 | 9280 | 177,0 |
5 | 1390 | 1800 | 32,1 | 2150 | 2790 | 49,6 | 3650 | 4750 | 84,3 | 5560 | 7230 | 128,0 | 8600 | 11100 | 198,0 |
6 | 1620 | 2110 | 35,1 | 2500 | 3260 | 54,3 | 4260 | 5560 | 92,4 | 6480 | 8450 | 140,0 | 10000 | 13000 | 217,0 |
7 | 1840 | 2420 | 37,9 | 2850 | 3740 | 58,6 | 4860 | 6360 | 99,8 | 7390 | 9680 | 152,0 | 11400 | 14900 | 235,0 |
8 | 2070 | 2720 | 40,6 | 3200 | 4210 | 62,7 | 5450 | 7170 | 107,0 | 8300 | 10900 | 162,0 | 12800 | 16800 | 251,0 |
9 | 2300 | 3030 | 43,0 | 3550 | 4680 | 66,5 | 6050 | 7970 | 113,0 | 9210 | 12100 | 172,0 | 14200 | 18700 | 266,0 |
10 | 2530 | 3330 | 45,3 | 3910 | 5160 | 70,1 | 6650 | 8770 | 119,0 | 10100 | 13300 | 181,0 | 15600 | 20600 | 280,0 |
12 | 2980 | 3950 | 49,7 | 4610 | 6100 | 76,8 | 7840 | 10300 | 131,0 | 11900 | 15800 | 199,0 | 18400 | 24400 | 307,0 |
14 | 3430 | 4560 | 53,7 | 5310 | 7050 | 82,9 | 9040 | 11900 | 141,0 | 13700 | 18200 | 215,0 | 21200 | 28200 | 332,0 |
16 | 3890 | 5170 | 57,4 | 6010 | 7990 | 88,7 | 10200 | 13600 | 151,0 | 15500 | 20700 | 229,0 | 24000 | 31900 | 355,0 |
18 | 4340 | 5780 | 60,8 | 6710 | 8940 | 94,0 | 11400 | 15200 | 160,0 | 17300 | 23100 | 243,0 | 26900 | 36200 | 376,0 |
20 | 4800 | 6390 | 64年,1 | 7420 | 9890 | 99,1 | 12600 | 16800 | 169,0 | 19200 | 25500 | 257年0 | |||
22 | 5260 | 7010 | 67,3 | 8130 | 10800 | 104,0 | 13800 | 18400 | 177,0 | 21000 | 28000 | 269,0 | |||
24 | 5710 | 7620 | 70,2 | 8830 | 11700 | 109,0 | 15000 | 20000 | 185,0 | 22800 | 30400 | 281,0 | |||
26 | 6170 | 8230 | 73,1 | 9540 | 12700 | 113,0 | 16200 | 21600 | 192,0 | ||||||
28 | 6630 | 8840 | 75,9 | 10200 | 13600 | 117,0 | 17400 | 23200 | 200,0 | ||||||
30 | 7100 | 9450 | 78,5 | 10900 | 14600 | 121,0 | 18600 | 24800 | 207,0 | ||||||
32 | 7560 | 10000 | 81,1 | 11600 | 15500 | 125,0 | 19800 | 26400 | 213,0 | ||||||
34 | 10600 | 83,6 | 16500 | 129,0 | 28500 | 220,0 | |||||||||
36 | 17700 | 133,0 | 30100 | 226 | |||||||||||
38 | 18600 | 137,0 | |||||||||||||
40 | 19600 | 140,0 |
