Läppäventtiili, runko valurautaa, läppä ruostuatonta terästä, laippakiinnitys。Vulkanoitu NBR-vuoraus。Käsivivulla tai -vaihteella, myös alipaineelle。
Nimelliskoot | DN 50 - 1600 |
---|---|
PN | 10到16 |
Lampotila-alue | -30 - 200ºc |
Materiaali | Valurauta / pallografiittivalurauta |
Sulku- ja säätökäyttöön teollisuusprosesseihin nesteille ja kaasuille。
Kylmälle ja kuumalle vedelle, raakavesijärjestelmiin, pumppaamoihin, lavojen lastivesille, jäähdytysjärjestelmiin, jauheen ja lietteensiirtoon, sprinkler- ja palovesijärjestelmiin, vedenkäsittely ja -puhdistusjärjestelmiin, paineilmalle, alipaineelle。
NBR: kylmälle vedelle, jauheille, hiilivetyyhdisteille (pitoisuus max.)30%, +20°C), ilma,中性kaasut。
EPDM-kumi: Lämmin vesi, ilma, neutral kaasut, laimennetut orgaaniset hapot, alkoholit (max。30%)
Viton-kumi: hiilivetyyhdisteet, öljyt, kuuma ilma (max +200°C)
Testaukset suoritettu ISO 5208 mukaan。Tiiveysluokka 3。
材料EN-10204 2.2 tarvittaessa。Mainittava tilattaessa。
CE-merkinta
AT 2310 täyttäää vaatimuksen AFS 1999:4,§8 vakiona。
AT 2311/AT 2312/AT 2313/AT 2314 täyttävät vaatimuksen AFS 1999:4, kategoria I, ryhmä 1 ja 2 vakiona。
在2310 | 在2311 | 在2312 | 在2313 | 在2314 | 在2319 | |||
---|---|---|---|---|---|---|---|---|
1 | Runko | valurauta | GG-25 | GG-25 | GG-25 | GG-25 | GG-25 | GGG-40 |
2 | 披巾 | |||||||
(DN 50 - 600) | haponk.teras | 符合美国钢铁协会的431 | 符合美国钢铁协会的431 | 1.4462双 | 1.4462双 | 1.4462双 | ||
披巾 | ||||||||
(DN 700 - 1600) | haponk.teras | 316升 | 316升 | 316升 | ||||
披巾 | ||||||||
(DN 700 - 1400) | haponk.teras | 1.4435 | 1.4435 | |||||
披巾 | alumiinipronssi | G-CuAI10Ni | ||||||
3. | Akseli | haponk.teras | 符合美国钢铁协会的431 | 符合美国钢铁协会的431 | 1.4462 | 1.4462 | 1.4462 | |
alumiinipronssi | G-CuAI10Ni | |||||||
4 | Vuoraus | 木村 | 丁腈橡胶 | 三元乙丙橡胶 | 丁腈橡胶 | 三元乙丙橡胶 | 丁腈橡胶 | 氟橡胶® |
5 | Laakeri | Teras-PTFE | Teras-PTFE | Teras-PTFE | Teras-PTFE | Teras-PTFE | Teras-PTFE | |
Pohjatiiviste | kupari | kupari | kupari | kupari | kupari | kupari | ||
Pohjalevy | 畸胎 | 畸胎 | 畸胎 | 畸胎 | 畸胎 | 畸胎 |

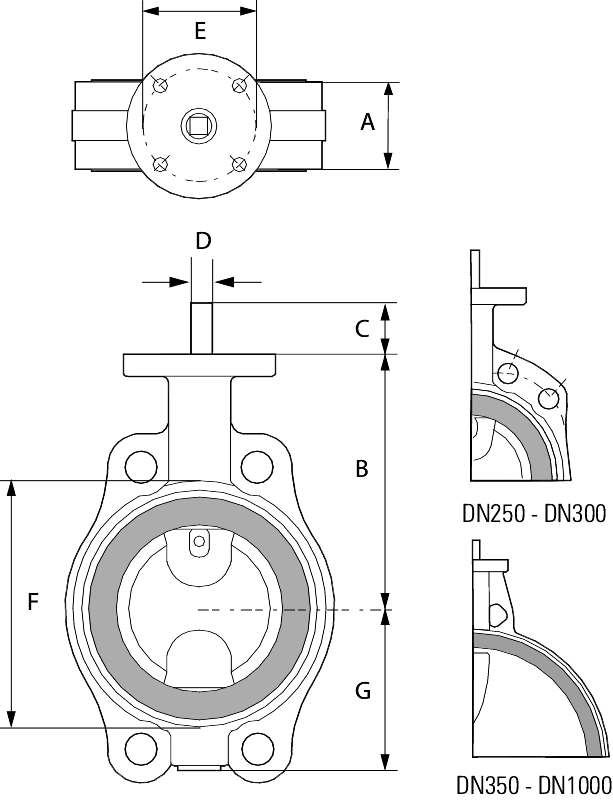

DN | 一个 | B | B * | C | D | E | F | G | 非我意 | |||||||||
50 | 43 | 118 | 152 | 34 | 10 | 70 | One hundred. | 63 | 3. | |||||||||
65 | 46 | 126 | 160 | 34 | 10 | 70 | 115 | 71 | 3、5 | |||||||||
80 | 46 | 133 | 167 | 34 | 10 | 70 | 130 | 78 | 5 | |||||||||
One hundred. | 52 | 147 | 189 | 34 | 12 | 70 | 150 | 96 | 6 | |||||||||
125 | 56 | 160 | 202 | 34 | 12 | 70 | 182 | 109 | 8 | |||||||||
150 | 56 | 180 | 224 | 34 | 16 | 70 | 210 | 133 | 10 | |||||||||
200 | 60 | 204 | 248 | 34 | 16 | 70 | 262 | 158 | 14 | |||||||||
250 | 68 | 245 | 45 | 24 | 102 | 315 | 194 | 24 | ||||||||||
300 | 78 | 270 | 45 | 24 | 102 | 371 | 219 | 28 | ||||||||||
350 | 78 | 315 | 45 | 24 | 102 | 405 | 256 | 35 | ||||||||||
400 | 102 | 363 | 50 | 30. | 140 | 470 | 308 | 65 | ||||||||||
450 | 114 | 388 | 50 | 30. | 140 | 522 | 334 | 80 | ||||||||||
500 | 127 | 413 | 50 | 30. | 140 | 576 | 360 | 95 | ||||||||||
600 | 154 | 510 | 50 | 40 | 140 | 672 | 426 | 140 | ||||||||||
700 | 165 | 560 | 60 | 46 | 165 | 776 | 480 | 200 | ||||||||||
800 | 190 | 610 | 60 | 46 | 165 | 880 | 525 | 305 | ||||||||||
900 | 203 | 690 | 70 | 60 | 254 | 980 | 635 | 425 | ||||||||||
1000 | 216 | 740 | 70 | 60 | 254 | 1085 | 685 | 635 | ||||||||||
B* AT 2310-11 korkea kara lämpöeristyksiä varten。DN 50 - 200。 |
Täysin tiivis huoltovapaa läppäventtiili, jossa keskitetty läppä ja laakeroitu akseli。
Yhtenäinen valettu runko, jossa vulkanoitu kumivuoraus,
Joka suojaa venttiilin rungon sisäpinnat korroosiolta sekä toimii laippatiivisteenä。
rakenne垂体标准化SS-ISO 5752, lyhyt sarja, mukaisesti。
Läppäventtiili AT 2310-11 DN 50-200 toimitetaan vakiona korkealla
Karakauluksella varustettuna putkiston eristyksiä varten。
Ylälaippa ISO 5211 mukaisesti。
2310 ja 2311在varustettu kininnityskorvakkeilla kooon DN 300 saakka。
AT 2312, AT 2313 ja AT 2314 on varustettu kininnityskorvakkeilla kooon DN 200
saakka。
Rakenteensa ansiosta venttiili säilyttää tivistysominaisutensa myös
yksipuolisessa laippa-asennuksessa esim。putkiston paatyventtiilina。
潘恩ja lampotila | |||
AT-numero | DN | Kayttopaine | Kayttolampotila |
---|---|---|---|
马克斯酒吧 | 马克斯°C | ||
在2310 | 50 - 200 | 16 * | 90 |
在2311 | 50 - 200 | 16 * | 120 |
在2313 | 50 - 300 | 16 * | 120 |
在2314/2312 | 50 - 300 | 16 * | 90 |
在2310 | 250 - 1600 | 10 * * | 90 |
在2311 | 250 - 1600 | 10 * * | 120 |
在2313 | 350 - 1600 | 10 | 120 |
在2312/2314 | 350 - 1600 | 10 | 90 |
在2319 | 50 - 1600 | 10 * * | 200 |
* Linjan päätyventtiilinä DN 50-200 max 10 bar (e)。 | |||
**Linjan päätyventtiilinä DN 250-300 max 6 bar (e)。 |
Kvs-arvo ja vaantomomentti | |||||||||
DN | Kvs-arvo | Vääntömomentti (Nm), Paine-ero (bar) | |||||||
---|---|---|---|---|---|---|---|---|---|
在2310/2311 | 在2312/2313 | 在2314 | 2,5 | 6 | 10 | 16 | |||
50 | 95 | 95 | 95 | 9 | 10 | 10 | 11 | ||
65 | 231 | 231 | 231 | 13 | 13 | 14 | 15 | ||
80 | 491 | 491 | 491 | 17 | 18 | 19 | 21 | ||
One hundred. | 690 | 690 | 690 | 28 | 30. | 32 | 36 | ||
125 | 1450 | 1450 | 1450 | 39 | 42 | 46 | 52 | ||
150 | 1945 | 1945 | 1945 | 60 | 67 | 75 | 86 | ||
200 | 4095 | 4095 | 4095 | 120 | 130 | 140 | 160 | ||
250 | 6085 | 6085 | 4265 | 300 | 320 | 350 | 400 | ||
300 | 9570 | 9570 | 6360 | 420 | 450 | 490 | 560 | ||
350 | 13500 | 13500 | 8975 | 310 | 360 | 410 | 660 | ||
400 | 16350 | 16350 | 10230 | 460 | 540 | 640 | 1020 | ||
450 | 21550 | 21550 | 12730 | 630 | 740 | 850 | 1400 | ||
500 | 27700 | 27700 | 17000 | 840 | 970 | 1120 | 1800 | ||
600 | 37200 | 37200 | 24810 | 910 | 1100 | 1900 | 3100 | ||
700 | 34470 | 34470 | 34470 | 1500 | 1900 | 3200 | 5200 | ||
800 | 45540 | 45540 | 45540 | 2100 | 2600 | 4400 | 7000 | ||
900 | 58290 | 58290 | 58290 | 2900 | 3800 | 6400 | 10200 | ||
1000 | 73510 | 73510 | 73510 | 3800 | 4900 | 8100 | 13000 | ||
1200 | 108400 | 108400 | 108400 | 5900 | 7900 | 13000 | 21000 | ||
1400 | 151400 | 151400 | 151400 | 9000 | 12000 | 20000 | 32000 | ||
1600 | 203200 | - | 203200 | 12000 | 17000 | 29000 | 46000 |
- Materiaalivaihtoehdot rungolle,läpälle ja vuoraukselle
- Rakenteelliset vaihtoehdot rungolle
Kiillotettu läppä Ra 0,1
pinnoitukit看到了sekä karanjatkot, esimuppoasennuksiin
- DN 350-1600 myös paineluokassa PN 16
- Valmistetaan myös paineluokkaan PN 25

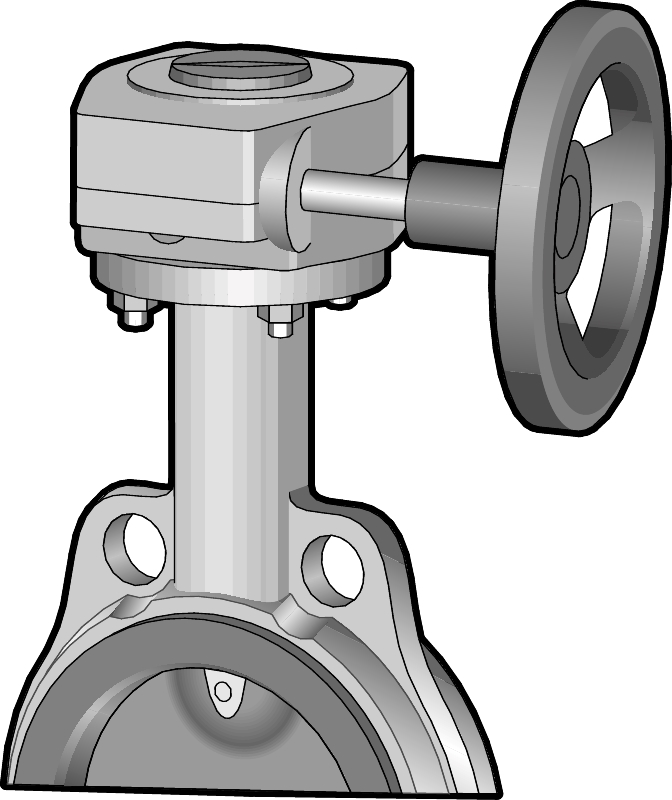

Kayttolaitteet
——Kasikayttoon
Venttiilit toimitetaan käsikahvalla DN 50-150 tai kierukkavaihteella DN 200-1600。
——Automaatiokayttoon
我想要一条金枪鱼
asennettuna。Voimanlähde voi olla pneumaattinen, sähköinen tai hydraulic。
Lisäksi toimilaitteet voidan varustaa, etäkäyttöön tai säätöön tarvittavilla
Komponenteilla, asiakkaan tarpeen mukaisesti。
DN | Laipat | DN | 马克斯momentti纳米 |
---|---|---|---|
DN 50 - 300 | PN 10/16 | 50 - 125 | One hundred. |
350 - 1600 | PN 10 | 150 - 300 | 250 |

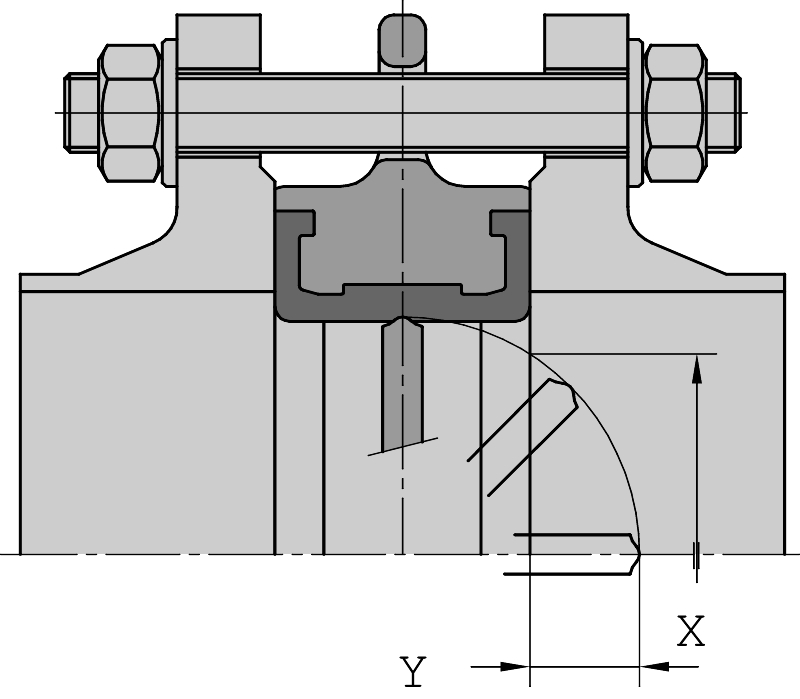

拉潘觉得 | ||
DN | X | Y |
---|---|---|
50 | 26 | 3、5 |
65 | 46 | 9、5 |
80 | 66 | 17 |
One hundred. | 86 | 24 |
125 | 112 | 34、5 |
150 | 140 | 47 |
200 | 191 | 70 |
250 | 241 | 92 |
300 | 290 | 114 |
350 | 327 | 130 |
400 | 373 | 142 |
450 | 421 | 161 |
500 | 470 | 180 |
Esim: 2310 v200 - 1012 | ||||||||
Läppäventtiili, NBR vuoraus, haponkestävä läppä, kierukkavaihteella ja lisäpinnoitteella C2 | ||||||||
Venttiili | Sulkutiivistys | Kaytto | Laippaliitos | Pinnoitus | ||||
---|---|---|---|---|---|---|---|---|
231 | 0= NBR / haponkestava | V= vaihde | 200= DN | 1012 =C2 | ||||
1 =三元乙丙橡胶/ haponkestava | 年代= kahva | 1013= C3 | ||||||
2= NBR / haponkestava | 1014= C4 | |||||||
3.= EPDM / haponkestava | ||||||||
4 =丁腈橡胶/ alumiinipronssi | ||||||||
9=氟橡胶®/ haponkestava | ||||||||
