läppäventtiili在2302a

Käyttökohteet.

Sulku- JaSäätökäyttöönTeollisuusProsesehinNesteille Ja Kaasuille。
ESIM。KylmälleJAKuumalleVedelleVedenkäsittelysss。
ilmallesekämuilleneedraalealle kaasuille。
Lämmitys-，jäähdytysvesijärjestelmissä，ilmastoinnissasekäpaceilmalinjoissa

Laadunvarmistus.

Venttiilit Testataan ISO 5209 Mukaisesti，Vuotoluokka 3。
Materiaalitodistus en 10204，Mainittava Tilattaessa

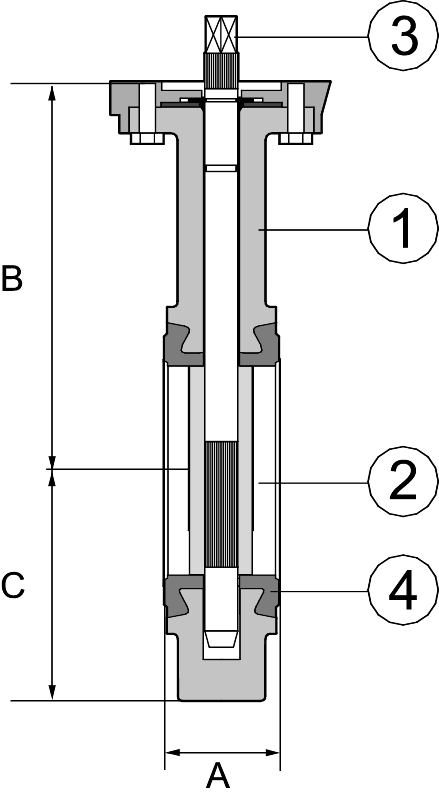

osaluettelo.

1	runko在2302a	Pallografiittivalurauta.	GGG 50.
1	runko在2302alug.	Pallografiittivalurauta.	GGG 50.
2	Läppä.	Haponkestäväteräs.	CF8M.
3.	akseli dn 32-100	Haponkestäväteräs.	AISI 420.
3.	akseli dn125>	ruostumatonteräs.	AISI 304.
4.	Kumivuoraus.	NBR.

延长诗·贾巴托特

DN.	一种	耳环	B.	D.	2302a paino.	2302alug Paino.
32.	205.	206.	140.	33.	2	3.
40	205.	206.	140.	33.	2	3.
50.	228.	226.	156.	43.	3,5.	3,5.
65.	248.	246.	161.	46.	4,5	4,5
80	265.	259.	169.	46.	5.	6,5.
100.	298	295.	187.	52.	6,5.	8.
125.	326.	325.	206.	56.	8.	11.
150.	349.	352.	215.	56.	9.	12.
200.	430.	422.	255.	60.	15.	18,5
250.	461.	460.	248.	68.	21,5	28,5
300	524.	523.	280.	78.	30.	42.
350.	570.	570.	300	78.	39.	53.
400.	644.	644.	340.	102.	52.	77.
450.	736.	736.	390.	114.	87.	110.
500.	825.	825.	440.	127.	117.	135.
MITAT MM，PAILOT KG。

Toiminta Ja Rakenne.

Täysintiivis huoltovapaaläppäventtiili。KeskitettyLäppäjaAkseli，Yksiosainen
runko ja kumivuoraus。
Kumivuoraus Toimii Samalla KiinnitysLaippojenTiivisteenä。
Vuorauksen Uloin Profiili Puristuu Laippaliitokseen Putkistoasennuksen

YhteydessäJAvarmistaaVerttiilin TiiveydenUlosphäin。
Läppäventtiili在2302A Karan Normaalikorkeus Mahdollistaa Putkiereiden
Käytön。拉杰琴PN 6,10,16 JA ASME Class 150VälisiinAsennuksiin。
venttiilinylälaipanmuoto iso 5211。
pintakäsittiple：pulverointi，12944-2，Kategoria C3-中等

SininenVäri兰尔5017

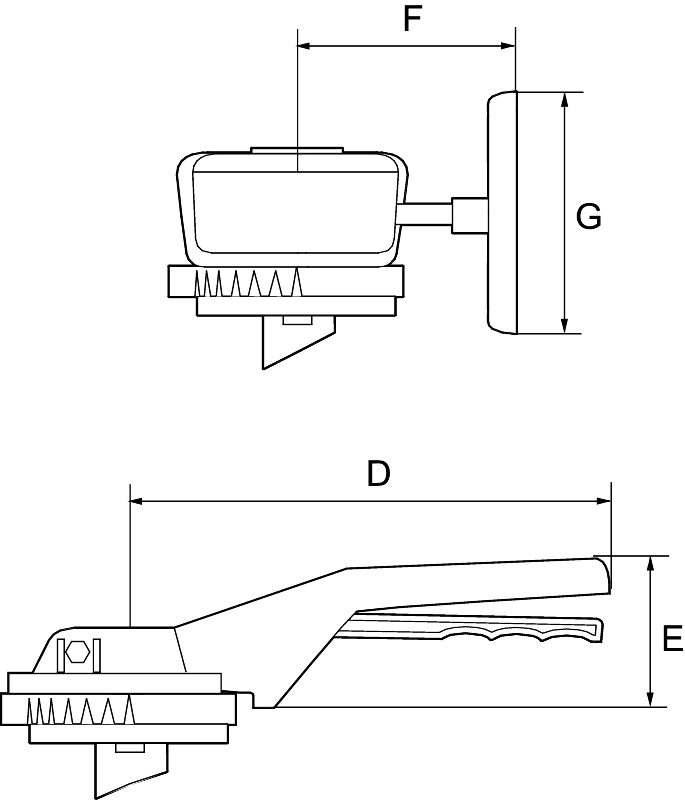

延长诗·贾巴托特

DN.	C	Øe.	ØF1	Øf2	Øg.	哦
32.	24.	88.	10,5	9,5	70	8.
40	24.	88.	10,5	9,5	70	8.
50.	24.	88.	10,5	9,5	70	8.
65.	24.	88.	14,5	12.	70	9.
80	24.	88.	16,5	14.	70	11.
100.	24.	88.	16,5	14.	70	11.
125.	24.	105.	18,5	17.	70	14.
150.	24.	105.	18,5	17.	70	14.
200.	24.	105.	22,5	21.	70	17.
250.	20.	150.	25,5	23.	102.	19.
300	20.	150.	30,5	26,5	102.	22.
350.	20.	170.	30,5	26,5	140.	22.
400.	20.	170.	30,5	33.	140.	27.
450.	22.	175.	50.	-	140.	-
500.	25.	175.	50.	-	140.	-
MITAT MM，PAILOT KG。

LisävarusteetJaVaihtoehdot.

- Kumivuoraus NBR.
- läppäjaakselihaponkestäväätästästästä
- LaipallinenLäppäventtiili，卡特索在2340-Sarja
- VenttiilinSisäpesänKumivuorausVulkanoituna，Katso在2310-Sarja

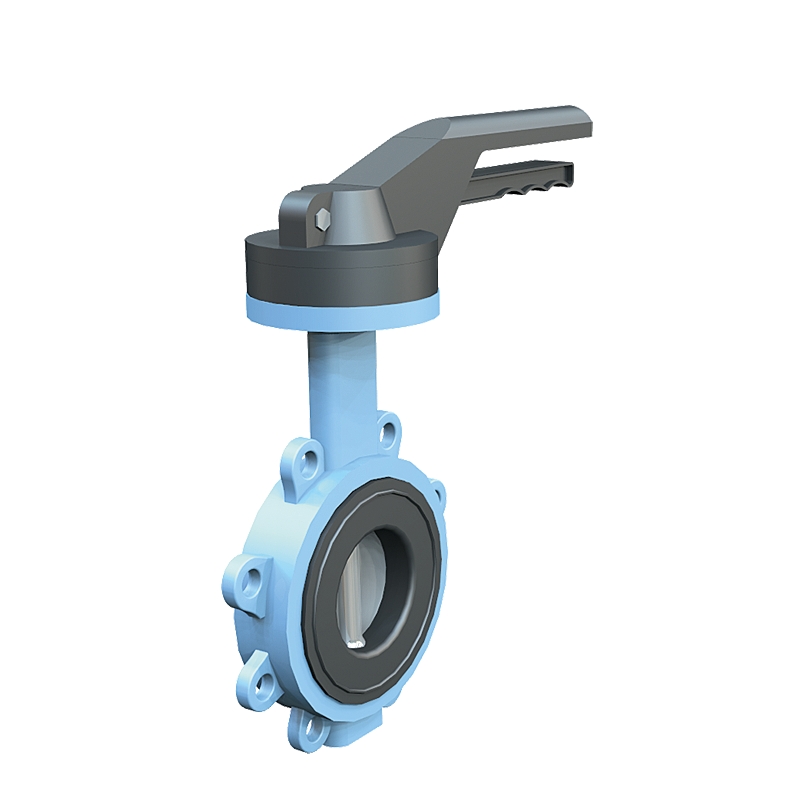

- Venttiilin RunkoKiinnityskorvakkeillaPääteventtiiliksi，卡塔索在2301勒州

toimilaitteet.
Venttiilit Varastosta ToimiteTaanLukittavallaKäsikahvalladn 200 saakka，
JA DN250SEKÄDN300 Kierukkavaihtea。
Kaikki Nimelliskoot Voidaan Toimittaa Kierukkavaihtea at 2394
Tai Vaihteella，Entegroituna Rajakytkimet的Johon（2394年代）

Asennus.

venttiiili在tarkoitettu asennettavaksi raippojenväliinilman tasotiivistetta
Venttiili Voidaan AsentaaMyösVaakasuoraan。
LäpänVaatimanavautumisliikkeen tila on huomiatava。

莱普特

在2301a
DN.	莱普特
32-200	DIN EN PN 10,16 JA ASME Class 150
250-500.	DIN EN PN 10 JA ASME Class 150

莱普特

在2301alug.
DN.	莱普特
32-200	DIN EN PN 16 TAI ASME CLASS 150
250-500.	DIN EN PN 10 TAI ASME CLASS 150

Merkinnät.

Valmistaja，DN，Pn，Materiaali ISO-5209 Mukaan。

Tilausavain.

nimelliskoko.	Käsikahvalla.	Käsivaihtela
DN.	at-numero.	at-numero.
50.	2302S50	2302AV50
