Kylläiselle höyrylle järjestelmiin, joissa on pienet paineenvaihtelut ja joissa vaaditaannopeaa toimintaa, esim. höyryn syöttöputket ja saattolämmitykset.CONA M on toiminnaltaan nopea ja tarkka.
| Nimelliskoot | DN 15 - 25 |
|---|---|
| PN | 40 |
| Lämpötila-alue | -60°C - +450 ºC |
| Materiaali | Hiiliteräs, haponkestävä teräs, 16Mo3 |
Kylläiselle höyrylle järjestelmiin, joissa on pienet paineenvaihtelut ja joissa vaaditaan nopeaa toimintaa, esim. höyryn syöttöputket ja saattolämmitykset.
CONA M on toiminnaltaan nopea ja tarkka.
Materiaalitodistus EN 10204 2.2 tai 3.1 tarvittaessa. Tilattava erikseen.
CE-merkinta。
Täyttää vaatimuksen AFS 1999:4, (PED) moduli H.

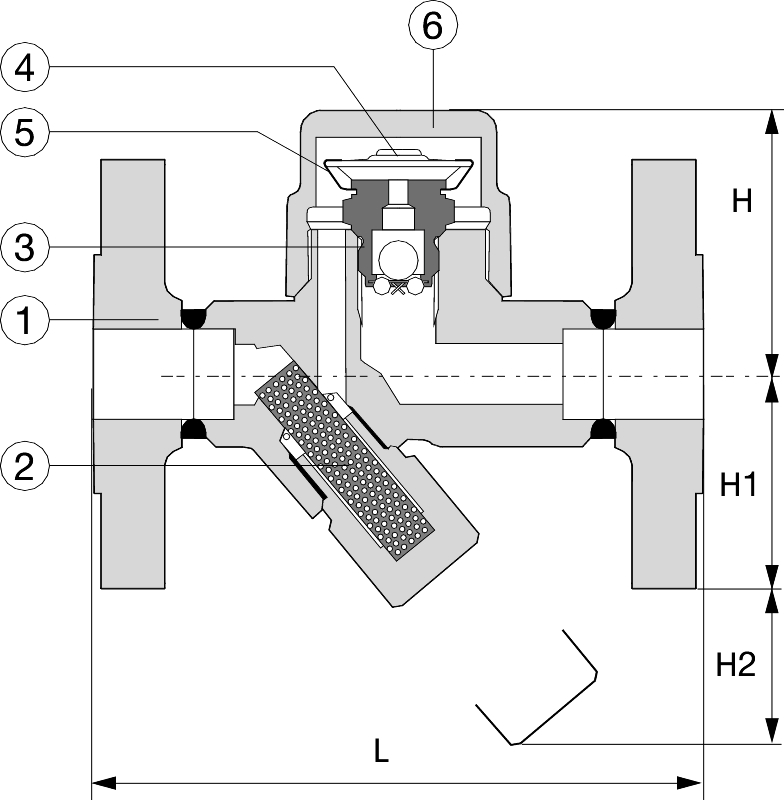

| Pos | Osa | AT4420C (ARI 45.613) | AT4422C (ARI 85.613) | AT4426C (ARI 55.613) |
|---|---|---|---|---|
| 1 | Pesä | Hiiliteräs, 1.0460 | Teräs, 1.5415 | Haponkestävä teräs,1.4541 |
| 2 | Suodatin | Ruostumaton teräs, 1.4301 | Ruostumaton teräs, 1.4301 | Ruostumaton teräs, 1.4301 |
| 3 | Istukka | Ruostumaton teräs, 1.4305 | Ruostumaton teräs, 1.4305 | Ruostumaton teräs, 1.4305 |
| 4 | Kapseli | Rst , 1.4301/Hastelloy | Rst , 1.4301/Hastelloy | Rst , 1.4301/Hastelloy |
| 5 | Kiinnike | Ruostumaton teräs, 1.4310 | Ruostumaton teräs, 1.4310 | Ruostumaton teräs, 1.4310 |
| 6 | Kansi | Hiiliteräs, 1.0460 | Teräs, 1.5415 | Haponkestävä teräs,1.4541 |
| Liitäntä | Laipat (F) | Sisäkierre (G) | Hitsauspäät (BW) | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN | 15 | 20 | 25 | 15 | 20 | 25 | 15 | 20 | 25 | |||||||||
| L | 150 | 150 | 160 | 95 | 95 | 95 | 250 | 250 | 250 | |||||||||
| H | 65 | 65 | 65 | 65 | 65 | 74 | 65 | 65 | 65 | |||||||||
| H1 | 62 | 62 | 62 | 62 | 62 | 55 | 62 | 62 | 62 | |||||||||
| H2 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | |||||||||
| Paino | 2,7 | 3,3 | 3,7 | 1,4 | 1,3 | 1,8 | 1,8 | 1,9 | 2,0 | |||||||||
| Mitat mm, painot kg | ||||||||||||||||||

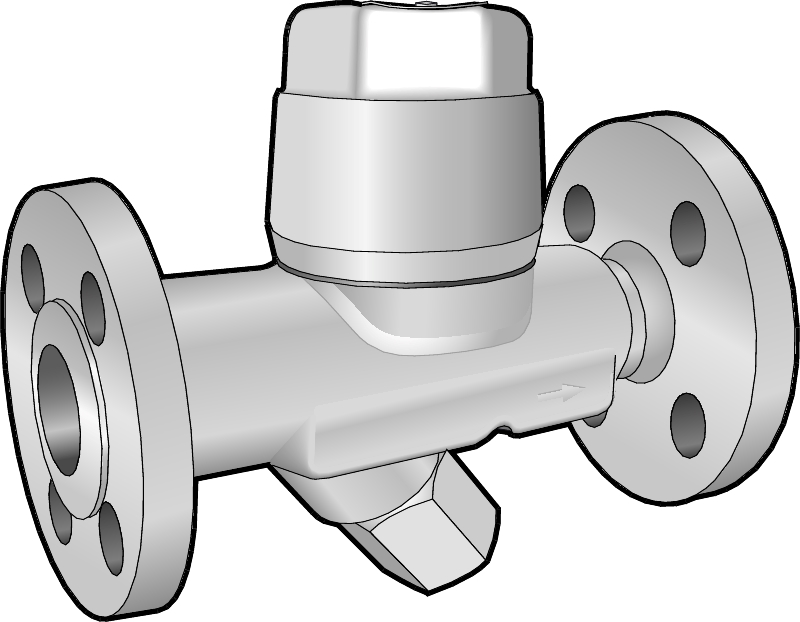

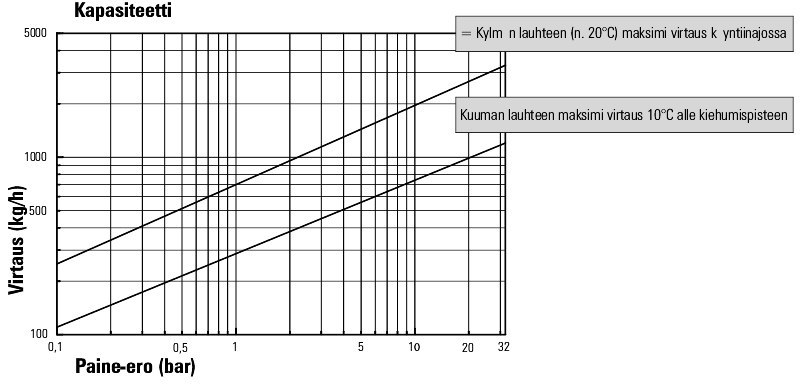

Terminen kapselipoistin sisäkiertein, laipoin tai hitsausliitännöillä. Ulkoinen tai sisäinen suodatin, voidaan asentaa vapaavalintaiseen asentoon. Automaattinen ilmaus. Paineiskun kestävä kapseli. Avautuu lauhteen lämpötilaerolla -10K. Soveltuu myös tulistetulle höyrylle
| AT4420C | AT4422C | AT4426C | ||||||
| Maksimi käyttöpaine PS (barg) | 32 |
22 | 14,5 | 35 | 32 | 28 | 32 | 22 |
| Maksimi käyttölämpötila TS (°C) | 250 | 385 | 450 | 300 | 335 | 450 | 350 | 400 |
| Maksimi paine-ero PMX (bar) | 32 | 32 | 32 | 32 | 32 | 32 | 32 | 32 |
| Minimi lämpötila (°C) | -60 | -60 | -60 | -10 | -10 | -10 | -60 | -60 |
Muut liitäntävaihtoehdot: ANSI-laipoilla, NPT sisäkierteellä tai SW (socket weld).
Kapseli eri paine-eroille (vakio 32 bar)
Vaihtoehtoisia avautumislämpötiloja (vakio kapseli 10K alle kylläisen höyryn)
| Esimerkki: AT 4420C15-32F | |||
| AT4420C | 15 | -32 | F |
|---|---|---|---|
| Fig.nr | DN | PMX=Max paine ero (bar) | Liitäntä |
| AT 4420C | 15 | Vakio 32 bar | F = Laippa |
| AT 4422C | 20 | G = Sisäkierre | |
| AT 4426C | 25 | BW = Hitsattava (buttweld) |
