UniverselleSprængplade型Ra forVæskerog Gasser,90%Sprængpleade,“反向屈曲”,Ikke Fragmenterende。MELLED MELLEM标准DIN / ANSI FLANGER的MED HOLDER。
尺寸område. | DN25-300. |
---|---|
PN | 64. |
Temperaturomrade | 480°C. |
莱特勒 | SS316 / Nikkel / Monel / Inconel |
ce-mærkningihT。佩戴
SS316. | SS316 Med TFE衬里 | 尼克尔 | mon | inconel. | |
---|---|---|---|---|---|
最大限度。温度 | 482°C. | 260℃ | 299℃ | 482°C. | 482°C. |
Den UsiantelleSprængpladen型Ra leveres i 4 forskelligeudførslerafhængigafØnsketsprængtryk(ra4,ra6,ra8,rax)。

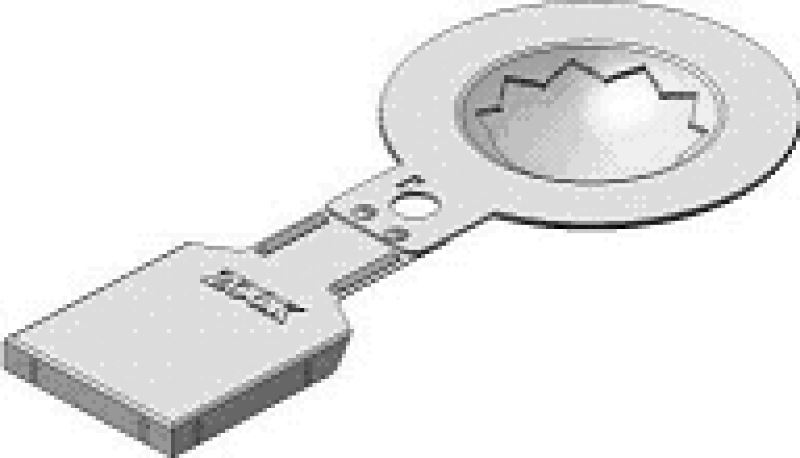

Sprængpladener“ikke fragmenterende”og den denskåretpåmodsatte side af Mediet,Såder ikke KanSætteSigMedie Fast。Tåler100%vakuum udenvakuumstøtte。Pladen er Udstyret Med Hulanvisninger用于Korrekt Play Intreten。dermedfølgeren 3dmærkeplademedlenødvendigeoplysninger indl。Genbestillingsnummer。
Sprængpladenkan安装ikombination med sikkerhedsventil。
konstruktionen tilladerprøvningaf sikkerhedsventil我drift,dasprængpladehar ethøjeresprængtrykfra bagsiden。
Sprængtrykstolerance:±5%,±10%
±10%VedSprængtryk1,17
±15%VEDSPRængtryk0,28
1,17 barg

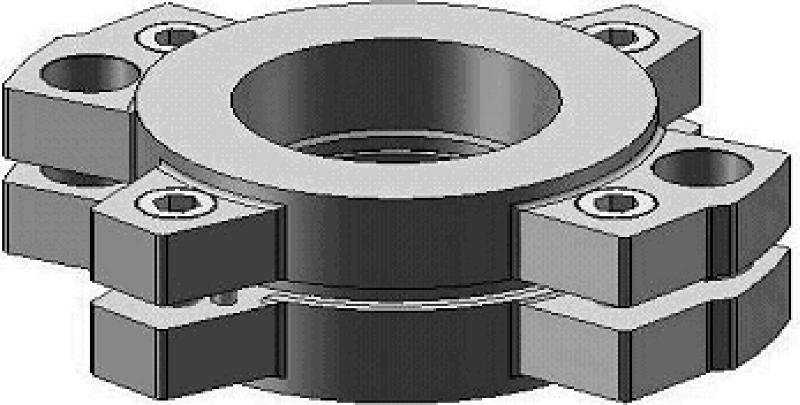

Pladen Panderes I Holder Rah。路人indenfor hulcirkelenpåin-eller ani-flanger。坚持呃我“前torgue”dvs.在Den ErUafhængigHvorHårdtModflangerneSpændes。
Holderen Leveres I CSStåleller rustfrit SS316,Eksotiske Materianle Som Hastelloy Eller Lign。Påforespørgsel。
RA4 | 分钟。Sprængtryk(Barg @ 22°C) | 最大限度。Sprængtryk. | MNFA(cm2) | |||
---|---|---|---|---|---|---|
尺寸 | MED班轮 | 316s. | ||||
Ra4-L. | 液体 | 气体 | 液体 | 气体 | ||
1“/ 25mm | 1.24 | 0.90 | 0.90 | 2.76 | 2.76 | 5.55 |
1½“/ 40mm | 0.97 | 0.62 | 0.62 | 1.72 | 1.72 | 10.52 |
2“/ 50mm | 0.55 | 0.41 | 0.41 | 1.72 | 1.72 | 17.94 |
3“/ 80毫米 | 0.48 | 0.28 | 0.28 | 1.72 | 1.72 | 36.71 |
4“/ 100毫米 | 0.34 | 0.21 | 0.21 | 1.38 | 1.38 | 61.35 |
6“/ 150毫米 | 0.21 | 0.14 | 0.14 | 1.24 | 1.24 | 125.55 |
8“/ 200mm | 0.21 | 0.14 | 0.14 | 1.24 | 1.24 | 214.97 |
10“/ 250mm | 0.21 | 0.14 | 0.14 | 0.97 | 0.97 | 327.61 |
12“/ 300mm | 0.21 | 0.14 | 0.14 | 0.97 | 0.97 | 463.16. |
RA6 | 分钟。Sprængtryk(Barg @ 22°C) | 最大限度。Sprængtryk. | MNFA(cm2) | |||||
---|---|---|---|---|---|---|---|---|
尺寸 | MED班轮 | 316s. | Nikkel / Monel / Inconel | |||||
RA6-L. | 液体 | 气体 | 液体 | 气体 | 液体 | 气体 | ||
1“/ 25mm | 2.34 | 1.79 | 1.79 | 1.79 | 1.79 | 13.79 | 9.93 | 5.55 |
1½“/ 40mm | 1.38 | 1.52 | 1.52 | 1.38 | 1.38 | 11.52 | 8.28 | 12.90 |
2“/ 50mm | 1.24 | 1.38 | 1.38 | 1.24 | 1.24 | 8.14 | 6.90 | 21.68 |
3“/ 80毫米 | 1.10 | 1.24 | 1.24 | 1.10 | 1.10 | 4.69 | 4.48 | 46.77 |
4“/ 100毫米 | 0.97 | 1.10 | 1.10 | 0.97 | 0.97 | 4.76 | 3.79 | 80.84 |
6“/ 150毫米 | 0.83 | 0.97 | 0.97 | 0.83 | 0.83 | 4.62 | 3.10 | 171.55 |
8“/ 200mm | 0.83 | 0.83 | 0.83 | 0.83 | 0.83 | 3.72 | 2.41 | 293.42 |
10“/ 250mm | 0.83 | 0.83 | 0.83 | 0.83 | 0.83 | 3.17 | 2.07 | 453.22 |
12“/ 300mm | 0.83 | 0.83 | 0.83 | 0.83 | 0.83 | 2.62 | 1.79 | 634.39 |
RA8 | 分钟。Sprængtryk(Barg @ 22°C) | 最大限度。Sprængtryk. | MNFA(cm2) | |||||
---|---|---|---|---|---|---|---|---|
尺寸 | MED班轮 | 316s. | Inconel / Monel / Nikkel | |||||
RA8-L | 液体 | 气体 | 液体 | 气体 | 液体 | 气体 | ||
1“/ 25mm | 9.93 | 13.79 | 9.93 | 13.79 | 9.93 | 68.97 | 49.66 | 5.55 |
1½“/ 40mm | 8.28 | 11.52 | 8.28 | 11.52 | 8.28 | 68.97 | 49.66 | 12.90 |
2“/ 50mm | 6.90 | 8.14 | 6.90 | 8.14 | 6.90 | 58.62 | 49.66 | 21.68 |
3“/ 80毫米 | 4.48 | 4.69 | 4.48 | 4.69 | 4.48 | 29.31 | 19.66 | 46.77 |
4“/ 100毫米 | 3.79 | 4.76 | 3.79 | 4.76 | 3.79 | 29.31 | 19.66 | 80.84 |
6“/ 150毫米 | 3.10 | 4.62 | 3.10 | 4.62 | 3.10 | 24.14 | 15.52 | 171.55 |
8“/ 200mm | 2.41 | 3.72 | 2.41 | 3.72 | 2.41 | 20.69 | 12.41 | 293.42 |
10“/ 250mm | 2.07 | 3.17 | 2.07 | 3.17 | 2.07 | 10.34 | 6.90 | 454.97 |
12“/ 300mm | 1.79 | 2.62 | 1.79 | 2.62 | 1.79 | 7.59 | 5.17 | 634.39 |
r | 分钟。Sprængstryk(Barg @ 22°C) | 最大限度。Sprængtryk. | MNFA(cm2) | ||||
---|---|---|---|---|---|---|---|
Med Liner Rax-L | SS316. | inconel. | mon | 尼克尔 | |||
1“/ 25mm | 6.34 | 15.24 | 9.72 | 8.41 | 6.34 | 68.97 | 5.55 |
1½“/ 40mm | 5.59 | 16.14 | 6.76 | 6.76 | 5.59 | 68.97 | 13.21 |
2“/ 50mm | 4.14 | 12.97 | 5.72 | 5.72 | 4.14 | 68.97 | 21.68 |
3“/ 80毫米 | 3.79 | 10.62 | 4.55 | 4.48 | 3.79 | 68.97 | 47.68 |
4“/ 100毫米 | 2.76 | 8.41 | 3.72 | 3.79 | 3.31 | 55.17 | 82.13 |
6“/ 150毫米 | 2.41 | 6.48 | 3.24 | 3.03 | 2.41 | 55.17 | 192.84 |
8“/ 200mm | 2.28 | ♦ | 3.03 | 2.83 | 2.28 | 48.28 | 322.77 |
10“/ 250mm | 2.07 | ♦ | 2.76 | 2.69 | 2.07 | 48.28 | 508.71 |
12“/ 300mm | 1.86 | ♦ | 2.55 | 2.48 | 1.86 | 41.38 | 722.58 |
尺寸 | DN25-80 | One hundred. | 150. | 200. | 250. | 300 |
---|---|---|---|---|---|---|
1“ - 3” | 4“ | 6“ | 8“ | 10” | 12“ | |
DIN(PN) | 10/16/40 | 10/16/40 | 10/16/40 | 10/16 | 10/16 | 10/16 |
ANSI. | 150/300/600 | 150/300. | 150/300. | 150/300. | 150. | 150/300. |
尺寸 | DN25 | 40 | 50. | 65. | 80 | One hundred. | 150. | 200. | 250. | 300 |
---|---|---|---|---|---|---|---|---|---|---|
DIN(mm) | 54. | 57,15. | 69,14 | 79,45 | 79,45 | 80,16. | 87,48 | 117,14 | 143,31 | 165,51 |
1“ | 1½“ | 2“ | 2½“ | 3“ | 4“ | 6“ | 8“ | 10” | 12“ | |
ANSI(英寸) | 2,126 | 2、25 | 2,722 | 3128年 | 3128年 | 3,156 | 3,444 | 4,612 | 5,642 | 6,516 |
- Teflon-LiningPåudeNETENAFSprængpladenfor Ekstra Beskyttelse Mod Korrosion。
- 压力计Tilslutning.
- Brudsensor.
- 报警MODUL.
- 持有人Med kundeSpecifikIndbygningshøjde
VED Bestilling /ForspørgselBørManopgiveFølgende:Sprængtryk,driftstryk,Medie,温度,耐受性,Ønskets制品,Ønskettilslutningog omsprængpladenerudsat for vakuum。
VED NYTKØBAF Indisk Plade,Med IdentiskeForudsættttttinger,opgives“Reorder-Number”IfølgeIdentifikationsPladen。
