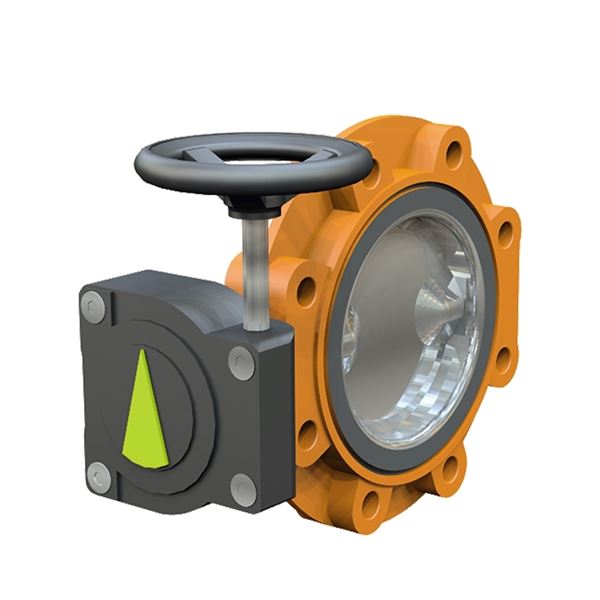

Högkvalitativt heltätande vridspjäll med disk i rostfritt stål, fastvulkaniserat gummifoder i EPDM. Full-LUG utförande. Även lämpligt för vakuum och som ändventil med handspak, snäckväxel eller manöverdon.
| Dimensionsområde (DN, liter) | 50 - 2200 |
|---|---|
| Tryckklass (PN) | 10 - 16 |
| Temperatur (C°) | -20 - 110 |
| Material | Gjutjärn, Gummi |
| Artikelnummer | DN | PN | Temperatur (C°) | Manöver | Korrosionsskydd | Antal | ||
|---|---|---|---|---|---|---|---|---|
| 在2315S50 | 50 | 16 | -20 - 110 | Spak | C3 (EN ISO 12944-2) | 2023-07-04 | 4 620 SEK | |
| 在2315S65 | 65 | 16 | -20 - 110 | Spak | C3 (EN ISO 12944-2) | 2023-07-04 | 4 550 SEK | |
| 在2315S65HT | 65 | 16 | -30 - 130 | Spak | C3 (EN ISO 12944-2) | 2023-07-04 | 6 500 SEK | |
| 在2315S80 | 80 | 16 | -20 - 110 | Spak | C3 (EN ISO 12944-2) | 2023-07-04 | 4 810 SEK | |
| 在2315V80 | 80 | 16 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | 2023-07-04 | 7 500 SEK | |
| 在2315S100 | 100 | 16 | -20 - 110 | Spak | C3 (EN ISO 12944-2) | 2023-07-04 | 5 700 SEK | |
| 在2315V100 | 100 | 16 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | 2023-07-04 | 7 800 SEK | |
| 在2315V100-1014 | 100 | 16 | -20 - 110 | Snäckväxel | C4 (EN ISO 12944-2) | 2023-07-04 | 10 200 SEK | |
| 在2315S125 | 125 | 16 | -20 - 110 | Spak | C3 (EN ISO 12944-2) | 2023-07-04 | 7 200 SEK | |
| 在2315V125 | 125 | 16 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | 2023-07-04 | 10 200 SEK | |
| 在2315S150 | 150 | 16 | -20 - 110 | Spak | C3 (EN ISO 12944-2) | 2023-07-04 | 9 300 SEK | |
| 在2315V150 | 150 | 16 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | 2023-07-04 | 13 100 SEK | |
| 在2315V150-1014 | 150 | 16 | -20 - 110 | Snäckväxel | C4 (EN ISO 12944-2) | 2023-07-04 | 13 900 SEK | |
| 在2315V150HT | 150 | 16 | -30 - 130 | Snäckväxel | C3 (EN ISO 12944-2) | 2023-07-04 | 13 300 SEK | |
| 在2315V200 | 200 | 16 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | 2023-07-04 | 15 400 SEK | |
| 在2315V200HT | 200 | 16 | -30 - 130 | Snäckväxel | C3 (EN ISO 12944-2) | 2023-07-04 | 17 000 SEK | |
| 在2315-200 | 200 | 16 | -20 - 110 | Fri axel | C3 (EN ISO 12944-2) | 2023-07-04 | 13 000 SEK | |
| 在2315V250 | 250 | 16 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | 2023-07-04 | 18 700 SEK | |
| 在2315-250HT | 250 | 16 | -30 - 130 | Fri axel | C3 (EN ISO 12944-2) | 2023-07-04 | 20 400 SEK | |
| 在2315V300 | 300 | 10 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | 2023-07-04 | 23 600 SEK | |
| 在2315V300HT | 300 | 10 | -30 - 130 | Snäckväxel | C3 (EN ISO 12944-2) | 2023-07-04 | 30 400 SEK | |
| 在2315V400 | 400 | 10 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | 2023-07-04 | 54 000 SEK | |
| 在2315V600 | 600 | 10 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | 2023-07-04 | 145 900 SEK |
För avstängning och reglering. Varmt och kallt vatten:
- Värme och kylsystem
- Glykolblandat vatten
- Vakuum
- Neutrala gaser
EPDM-gummi:Varmvatten, luft, neutrala gaser, vissa utspädda oorganiska syror, vissa alkoholer (max 30%)
EPDM högtemp:Kyla och värmevatten med utökat temperaturområde, -30°C till 130°C.
PSB.2 Vridspjällventiler
Vridspjällventil AT 2315, med ventilhus av segjärn och i huset fastvulkaniserat foder av EPDM samt spjällskiva i rostfritt stål. Spjäll i full-lug utförande och lämplig som ändventil.
在231xS med spak standard t.o.m. DN150,
在231xV med växel standard fr.o.m DN200
PED 2014/68/EU, AFS 2016:1
Produkten är CE-märkt
Markning pa produkt:Fabrikat DN, PN,材料enl SS-EN 27
| Pos | Komponent | Material |
|---|---|---|
| 1 | Ventilhus | Segjärn GJS-400-15 (GGG40) |
| 2 | Spjällskiva | Rostfritt stål 431 (1.4057) |
| 3 | Foder | EPDM (etenpropengummi) |

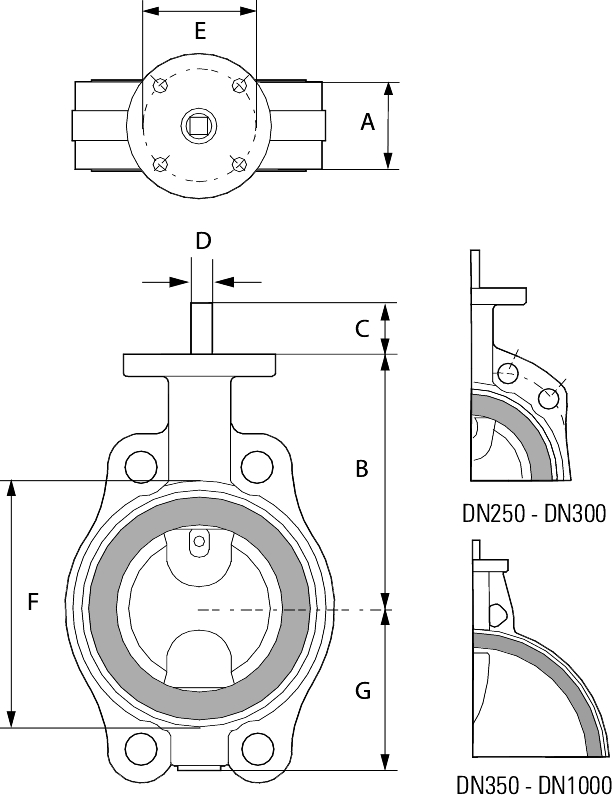

| DN | A | B | G |
|---|---|---|---|
| 50 | 43 | 118 | 63 |
| 65 | 46 | 126 | 71 |
| 80 | 46 | 133 | 78 |
| 100 | 52 | 147 | 98 |
| 125 | 56 | 160 | 109 |
| 150 | 56 | 180 | 133 |
| 200 | 60 | 204 | 158 |
| 250 | 68 | 245 | 194 |
| 300 | 78 | 270 | 219 |
| 400 | 102 | 363 | 308 |
| 600 | 154 | 510 | 426 |
Dimensionsområde (DN, liter):50 - 2200
Heltätande underhållsfri vridspjällventil med centriskt placerad spjällskiva, delad spindel, helt hus med i huset fastvulkaniserat gummifoder som eliminerar risken för spaltkorrosion, skyddar ventilhuset invändigt mot korrosion och tjänstgör som flänspackning. Tillverkningsprocessen säkerställer utmärkt tätning och ökad livslängd eftersom nötning av fodret elimineras. Spjällskivans profil är avgörande för att uppnå goda flödesegenskaper som på sikt leder till att energiförlusterna minimeras. Ventilen är tät oavsett flödesriktning.
Ventilhus med SEMI-LUG fästöron för ensidigt montage
在2310 och AT 2311 är försedda med fästöron t.o.m. DN 300. Hålbild enl. PN16 upp till DN 200 och PN10 för DN250-300.
在2312, AT 2313 och AT 2314 är försedda med fästöron t.o.m. DN 200.
Denna konstruktion medför att ventilen bibehåller sin tätningsfunktion även vid ensidigt flänsmontage, exempelvis som ändventil.
Spjällskiva och axeltappar är förenade med ett eller flera kraftiga koniska stift.
Vridspjällventil AT 2310-11 DN 50-200 levereras som standard med hög spindelhals för överisolering.Bygglängd enligt SS-EN 558
Toppfläns enligt ISO 5211.
Standard ytbehandling klass C3 enl. ISO 12944.
Vid montage utomhus där det förekommer påtagliga mängder luftföroreningar eller måttlig mängd salt såsom i industri och kustområden,
utan regnskydd rekomenderas klass C4.
Flödesriktning:Dubbelriktad
Material:Gjutjärn, Gummi
Materialkod:Segjärn GJS-400-15 (GGG40), EPDM (etenpropengummi)
Temperatur (C°):-20 - 110
Tryckklass (PN):10 - 16
Anslutning:Flänsad EN1092
Möjlig montageposition:Vertikal, Horisontell
Möjlig montageposition notering:Montage med spindelaxel horisontellt är optimalt.
ETIM klassning:EC010910 - Vridspjällsventil (Drosselventil)
BK04 kod:20706 Vridspjäll
Produktens färg:RAL 2000 - Gulorange
Ventilen skall motioneras regelbundet för att undvika ansamling av smuts som kan leda till läckage. Ventilen är avsedd att monteras mellan flänsar,utan packningar,och där så är möjligt med axlarna i horisontellt läge, med min. mått för spjällskivans rörelse enligt nedan:
Vid ensidigt montage får bultar och muttrar inte dras åt med högre moment än:
