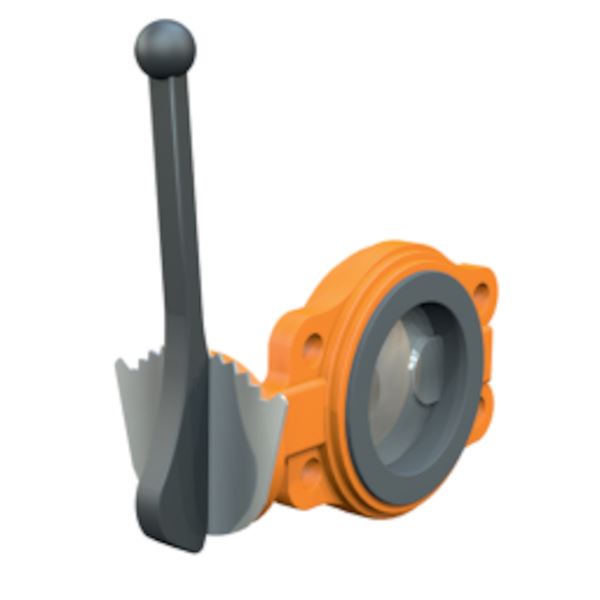

Högkvalitativt heltätande vridspjäll med disk i alubrons, fastvulkaniserat gummifoder i NBR. Semi-LUG utförande. Även lämpligt för vakuum och som ändventil med handspak, snäckväxel eller manöverdon.
| Dimensionsområde (DN, liter) | 50 - 2200 |
|---|---|
| Tryckklass (PN) | 10 - 16 |
| Temperatur (°C) | 0 - 90 |
| Material | Aluminiumbrons, Gjutjärn, Gummi |
| Artikelnummer | DN | PN | Temperatur (°C) | Manöver | Korrosionsskydd | Antal | ||
|---|---|---|---|---|---|---|---|---|
| AT 2314AS50 | 50 | 16 | 0 - 90 | Spak | C3 (EN ISO 12944-2) | 2023-09-05 | 4 950 SEK | |
| AT 2314AS65 | 65 | 16 | 0 - 90 | Spak | C3 (EN ISO 12944-2) | 2023-08-14 | 4 950 SEK | |
| AT 2314AS80 | 80 | 16 | 0 - 90 | Spak | C3 (EN ISO 12944-2) | 2023-07-24 | 5 900 SEK | |
| AT 2314AS100 | 100 | 16 | 0 - 90 | Spak | C3 (EN ISO 12944-2) | 2023-07-24 | 6 100 SEK | |
| AT 2314AS125 | 125 | 16 | 0 - 90 | Spak | C3 (EN ISO 12944-2) | 2023-07-24 | 7 400 SEK | |
| AT 2314AS150 | 150 | 16 | 0 - 90 | Spak | C3 (EN ISO 12944-2) | 2023-07-24 | 10 100 SEK | |
| AT 2314A-200 | 200 | 16 | 0 - 90 | Fri axel | C3 (EN ISO 12944-2) | 2023-09-05 | 12 300 SEK | |
| AT 2314AV200 | 200 | 16 | 0 - 90 | Snäckväxel | C3 (EN ISO 12944-2) | 2023-09-05 | 18 200 SEK | |
| AT 2314AV250 | 250 | 16 | 0 - 90 | Snäckväxel | C3 (EN ISO 12944-2) | 2023-09-12 | 30 000 SEK | |
| AT 2314AV300 | 300 | 16 | 0 - 90 | Snäckväxel | C3 (EN ISO 12944-2) | 2023-09-12 | 33 100 SEK | |
| AT 2314A-300 | 300 | 16 | 0 - 90 | Fri axel | C3 (EN ISO 12944-2) | 2023-09-05 | 25 700 SEK | |
| AT 2314AV350 | 350 | 10 | 0 - 90 | Snäckväxel | C3 (EN ISO 12944-2) | 2023-09-05 | 49 500 SEK | |
| AT 2314AV400 | 400 | 10 | 0 - 90 | Snäckväxel | C3 (EN ISO 12944-2) | 2023-09-05 | 73 300 SEK | |
| AT 2314A-400 | 400 | 10 | 0 - 90 | Fri axel | C3 (EN ISO 12944-2) | 2023-09-19 | 59 300 SEK |
För avstängning och reglering. Varmt och kallt vatten:
- Värme och kylsystem
- Glykolblandat vatten
- Badanläggningar
- Vakuum
- Neutrala gaser
NBR-gummi: Kallvatten,粉末,kolvateforeningar我d max. 30% aromater vid +20 °C, luft och neutrala gaser.
PSB.2 Vridspjällventiler
Vridspjällventil AT 2314A, med hus av gråjärn och i huset fastvulkaniserat foder av NBR samt spjällskiva av alubrons
AT 231xS med spak standard t.o.m. DN150,
AT 231xV med växel standard fr.o.m DN200
PED 2014/68/EU, AFS 2016:1
Produkten är CE-märkt
Markning pa produkt:Fabrikat, DN, PN, material enl SS-EN 26
SundaHus:B
| Pos | Komponent | Material |
|---|---|---|
| 1 | Ventilhus | Gråjärn GJL-250 (GG25) |
| 2 | Spjällskiva | Aluminiumbrons |
| 3 | Foder | NBR (nitrilgummi) |

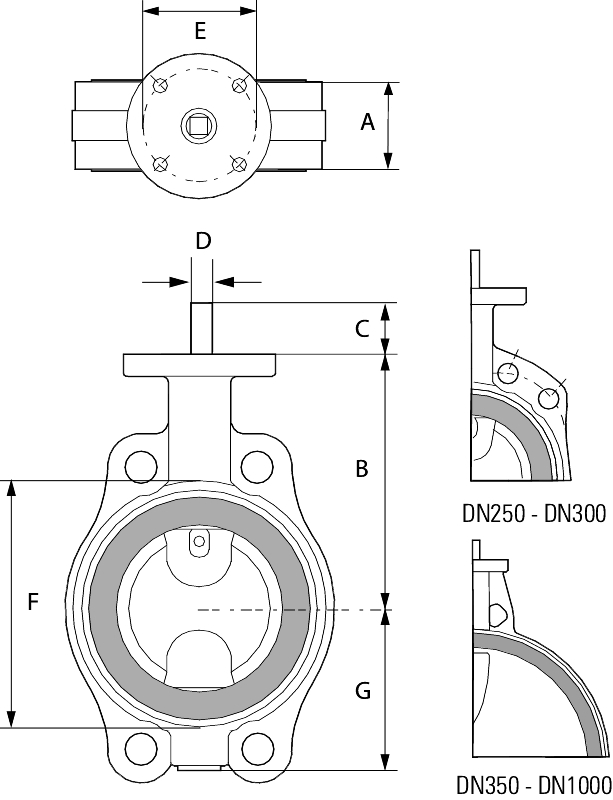

| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 43 | 46 | 46 | 52 | 56 | 56 | 60 | 68 | 78 | 78 | 102 |
| B | 118 | 126 | 133 | 147 | 160 | 180 | 204 | 245 | 270 | 315 | 363 |
| G | 63 | 71 | 78 | 98 | 109 | 133 | 158 | 194 | 219 | 236 | 308 |
Dimensionsområde (DN, liter):50 - 2200
Heltätande underhållsfri vridspjällventil med centriskt placerad spjällskiva, delad spindel, helt hus med i huset fastvulkaniserat gummifoder som eliminerar risken för spaltkorrosion, skyddar ventilhuset invändigt mot korrosion och tjänstgör som flänspackning. Tillverkningsprocessen säkerställer utmärkt tätning och ökad livslängd eftersom nötning av fodret elimineras. Spjällskivans profil är avgörande för att uppnå goda flödesegenskaper som på sikt leder till att energiförlusterna minimeras. Ventilen är tät oavsett flödesriktning.
Ventilhus med SEMI-LUG fästöron för ensidigt montage
AT 2310 och AT 2311 är försedda med fästöron t.o.m. DN 300. Hålbild enl. PN16 upp till DN 200 och PN10 för DN250-300.
AT 2312, AT 2313 och AT 2314 är försedda med fästöron t.o.m. DN 200.
Denna konstruktion medför att ventilen bibehåller sin tätningsfunktion även vid ensidigt flänsmontage, exempelvis som ändventil.
Spjällskiva och axeltappar är förenade med ett eller flera kraftiga koniska stift.
Vridspjällventil AT 2310-11 DN 50-200 levereras som standard med hög spindelhals för överisolering.Bygglängd enligt SS-EN 558
Toppfläns enligt ISO 5211.
Standard ytbehandling klass C3 enl. ISO 12944.
Vid montage utomhus där det förekommer påtagliga mängder luftföroreningar eller måttlig mängd salt såsom i industri och kustområden,
utan regnskydd rekomenderas klass C4.
Flödesriktning:Dubbelriktad
Material:Aluminiumbrons, Gjutjärn, Gummi
Materialkod:Gråjärn GJL-250 (GG25), NBR (nitrilgummi)
Temperatur (°C):0 - 90
Tryckklass (PN):10 - 16
Anslutning:Flänsad EN1092
Möjlig montageposition:Vertikal, Horisontell
Möjlig montageposition notering:Montage med spindelaxel horisontellt är optimalt.
ETIM klassning:EC010910 - Vridspjällsventil (Drosselventil)
BK04 kod:20706 Vridspjäll
Produktens färg:RAL 2000 - Gulorange
Ventilen skall motioneras regelbundet för att undvika ansamling av smuts som kan leda till läckage. Ventilen är avsedd att monteras mellan flänsar,utan packningar,och där så är möjligt med axlarna i horisontellt läge, med min. mått för spjällskivans rörelse enligt nedan:
Vid ensidigt montage får bultar och muttrar inte dras åt med högre moment än:
