Vridspjäll med disk i rostfritt stål, gummifoder i EPDM. För avstängning av exempelvis varmt och kallt vatten samt luft och andra neutrala gaser inom värme, kyla, ventilation, bevattning och sprinklersystem. AT 2301ALUG är lämplig som ändventil för blindfläns och för ensidigt montage.
| Dimensionsområde (DN, liter) | 40 - 400 |
|---|---|
| Tryckklass (PN) | 10 - 16 |
| Temperatur (°C) | -5 - 110 |
| Material | Gjutjärn, Rostfritt stål, Gummi |
| Artikelnummer | DN | PN | Temperatur (°C) | Manöver | Korrosionsskydd | Antal | |||
|---|---|---|---|---|---|---|---|---|---|
| AT 2301AS40 | 40 | 16 | -5 - 110 | Spak | C4 (EN ISO 12944-2) | 2023-10-16 | 1 190 SEK | ||
| AT 2301AS50 | 50 | 16 | -5 - 110 | Spak | C4 (EN ISO 12944-2) | 2023-10-16 | 1 190 SEK | ||

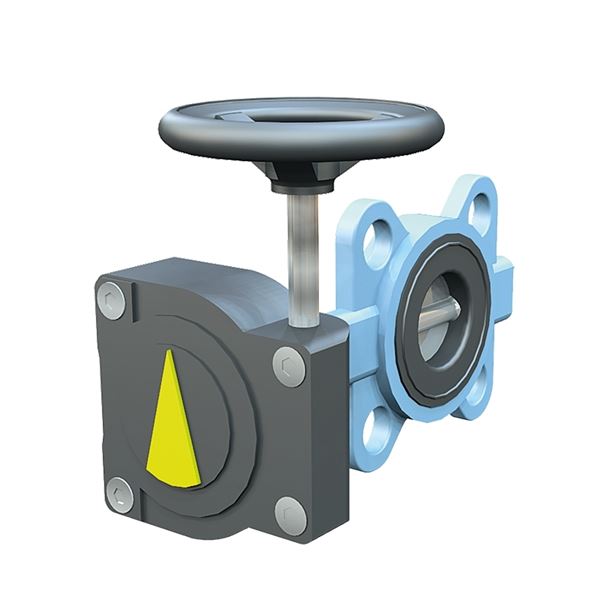

| AT 2301AV50 | 50 | 16 | -5 - 110 | Snäckväxel | C4 (EN ISO 12944-2) | 2023-11-21 | 2 670 SEK | ||
| AT 2301AS65 | 65 | 16 | -5 - 110 | Spak | C4 (EN ISO 12944-2) | 2023-10-16 | 1 210 SEK | ||
| AT 2301AV65 | 65 | 16 | -5 - 110 | Snäckväxel | C4 (EN ISO 12944-2) | 2023-11-21 | 2 830 SEK | ||
| AT 2301AS80 | 80 | 16 | -5 - 110 | Spak | C4 (EN ISO 12944-2) | 2023-10-16 | 1 350 SEK | ||
| AT 2301AV80 | 80 | 16 | -5 - 110 | Snäckväxel | C4 (EN ISO 12944-2) | 2023-11-21 | 3 110 SEK | ||
| 在2301 as100 | 100 | 16 | -5 - 110 | Spak | C4 (EN ISO 12944-2) | 2023-10-16 | 1 680 SEK | ||
| AT 2301AV100 | 100 | 16 | -5 - 110 | Snäckväxel | C4 (EN ISO 12944-2) | 2023-10-16 | 3 450 SEK | ||
| AT 2301AS125 | 125 | 16 | -5 - 110 | Spak | C4 (EN ISO 12944-2) | 2023-10-16 | 2 510 SEK | ||
| AT 2301AV125 | 125 | 16 | -5 - 110 | Snäckväxel | C4 (EN ISO 12944-2) | 2023-11-21 | 4 190 SEK | ||
| AT 2301AS150 | 150 | 16 | -5 - 110 | Spak | C4 (EN ISO 12944-2) | 2023-10-16 | 2 890 SEK | ||
| AT 2301AV150 | 150 | 16 | -5 - 110 | Snäckväxel | C4 (EN ISO 12944-2) | 2023-10-16 | 5 200 SEK | ||
| AT 2301AS200 | 200 | 16 | -5 - 110 | Spak | C4 (EN ISO 12944-2) | 2023-10-16 | 4 470 SEK | ||
| AT 2301AV200 | 200 | 16 | -5 - 110 | Snäckväxel | C4 (EN ISO 12944-2) | 2023-10-16 | 6 600 SEK | ||
| AT 2301AS250 | 250 | 10 | -5 - 110 | Spak | C4 (EN ISO 12944-2) | ||||
| AT 2301AV250 | 250 | 10 | -5 - 110 | Snäckväxel | C4 (EN ISO 12944-2) | 2023-10-16 | 11 300 SEK | ||
| AT 2301AV300 | 300 | 10 | -5 - 110 | Snäckväxel | C4 (EN ISO 12944-2) | 2023-11-21 | 15 100 SEK | ||
| AT 2301AV400 | 400 | 10 | -5 - 110 | Snäckväxel | C4 (EN ISO 12944-2) | 2023-11-21 | 39 500 SEK | ||
| AT 2301AV400PN16 | 400 | 16 | -5 - 110 | Snäckväxel | C4 (EN ISO 12944-2) | 2023-11-21 | 39 500 SEK | ||
| AT 2301ALUGS50 | 50 | 16 | -5 - 110 | Spak | C4 (EN ISO 12944-2) | 2023-11-21 | 1 670 SEK | ||
| AT 2301ALUGS65 | 65 | 16 | -5 - 110 | Spak | C4 (EN ISO 12944-2) | 2023-10-16 | 2 010 SEK | ||
| AT 2301ALUGS80 | 80 | 16 | -5 - 110 | Spak | C4 (EN ISO 12944-2) | 2023-10-16 | 2 140 SEK | ||
| AT 2301ALUGV065 | 65 | 16 | -5 - 110 | Snäckväxel | C4 (EN ISO 12944-2) | 2023-11-14 | 4 070 SEK | ||
| AT 2301ALUGS100 | 100 | 16 | -5 - 110 | Spak | C4 (EN ISO 12944-2) | 2023-10-16 | 2 460 SEK | ||
| AT 2301ALUGV100 | 100 | 16 | -5 - 110 | Snäckväxel | C4 (EN ISO 12944-2) | 2023-11-21 | 4 350 SEK | ||
| AT 2301ALUGS125 | 125 | 16 | -5 - 110 | Spak | C4 (EN ISO 12944-2) | 2023-10-16 | 3 460 SEK | ||
| AT 2301ALUGV125 | 125 | 16 | -5 - 110 | Snäckväxel | C4 (EN ISO 12944-2) | 2023-11-21 | 5 900 SEK | ||
| AT 2301ALUGS150 | 150 | 16 | -5 - 110 | Spak | C4 (EN ISO 12944-2) | 2023-11-21 | 4 470 SEK | ||
| AT 2301ALUGV150 | 150 | 16 | -5 - 110 | Snäckväxel | C4 (EN ISO 12944-2) | 2023-11-21 | 7 100 SEK | ||
| AT 2301ALUGS200 | 200 | 16 | -5 - 110 | Spak | C4 (EN ISO 12944-2) | 2023-11-21 | 7 600 SEK | ||
| AT 2301ALUGV200 | 200 | 16 | -5 - 110 | Snäckväxel | C4 (EN ISO 12944-2) | 2023-11-21 | 9 700 SEK | ||
| AT 2301ALUGS250 | 250 | 10 | -5 - 110 | Spak | C4 (EN ISO 12944-2) | 2023-11-21 | 12 700 SEK | ||
| AT 2301ALUGV250 | 250 | 10 | -5 - 110 | Snäckväxel | C4 (EN ISO 12944-2) | 2023-11-21 | 15 600 SEK | ||
| AT 2301ALUGS300 | 300 | 10 | -5 - 110 | Spak | C4 (EN ISO 12944-2) | 2023-11-21 | 17 900 SEK | ||
| AT 2301ALUGV300 | 300 | 10 | -5 - 110 | Snäckväxel | C4 (EN ISO 12944-2) | 2023-11-21 | 21 800 SEK |
För avstängning och reglering av varmt och kallt vatten samt luft och andra neutrala gaser inom värme, kyla, ventilation, bevattning och sprinklersystem AT 2301ALUG är lämplig som ändventil för blindfläns och för ensidigt montage tom max 0,4 x PN klass. Med motfläns monterad upp till PN klass.
PSB.2 Vridspjällventiler
Vridspjällventil AT 2301A, alternativt AT 2301ALUG för ensidigt flänsmontage, med hus av segjärn och löst foder av EPDM samt spjäll av rostfritt stål. Kan levereras med foder av NBR samt spjällskiva och axel av syrafast stål.
AT 2301AS med spak standard t.o.m. DN200,
AT 2301AV med växel standard DN250 tom DN500
PED 2014/68/EU, AFS 2016:1
Produkten är CE-märkt
Markning pa produkt:Fabrikat, DN, PN, material, enligt SS-EN 19.
Byggvarubedömning:Undviks
BVB ID:8701

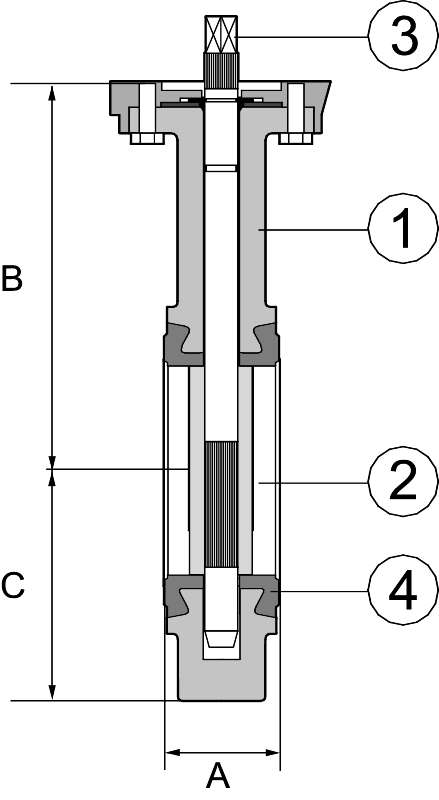

| Pos | Komponent | Material |
|---|---|---|
| 1 | Ventilhus | Segjärn GJS-500-7 (GGG50) |
| 2 | Spjällskiva | Syrafast stål 316 (1.4408) |
| 3 | Axlar (DN40-100) | Rostfritt stål 304 (1.4301) |
| 4 | Axlar (DN >125) | Rostfritt stål |
| 5 | Foder | EPDM (etenpropengummi) |
| 6 | O-ring | EPDM (etenpropengummi) |
| DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 400 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 33 | 43 | 46 | 46 | 52 | 56 | 56 | 60 | 68 | 78 | 102 |
| B | |||||||||||
| C |
Dimensionsområde (DN, liter):40 - 400
Heltätande underhållsfri vridspjällventil med centriskt placerad spjällskiva, delad "blow-out" säker spindel, helt hus och gummifoder.
Gummifodret tjänstgör som flänspackning och skyddar huset mot korrosion. Fodrets yttre profiler sammanpressas mellan rörflänsarna vid monteringen och garanterar tätheten mot atmosfär. Vridspjällventil AT 2301A har som standard hög spindelhals för överisolering till och med DN 200. Lämplig för inspänning mellan flänsar PN10, 16 och ASME Class 150 (DIN 2501). Konstruktionen med gängade lugs medför att ventilen sitter kvar i ledningen vid ensidig rördemontering och kan även användas som ändventil med motfläns monterad. Utan motfläns monterad max 0,4 x PN klass.Toppfläns enligt ISO 5211. Ytbehandlad klass C4 enl. ISO 12944.
Flödesriktning:Dubbelriktad
Material:Gjutjärn, Rostfritt stål, Gummi
Materialkod:Syrafast stål 316 (1.4408), Segjärn GJS-500-7 (GGG50), EPDM (etenpropengummi)
Temperatur (°C):-5 - 110
Tryckklass (PN):10 - 16
Anslutning:Flänsad EN1092
Möjlig montageposition:Vertikal, Horisontell
ETIM klassning:EC010910 - Vridspjällsventil (Drosselventil)
BK04 kod:20706 Vridspjäll
Ventilen är avsedd att monteras mellan flänsar utan packningar och där så är möjligt med axlarna i horisontellt läge eller stående. Ventilen får inte monteras med axeln nedåt. Vid montage bör skivan vridas tills den är helt öppen, innan bultarna dras åt. I annat fall skapas ett alltför högt vridmoment i den initiala öppningen vilket kan leda till att spjällskivan kan skadas permanent. Ventilen skall motioneras regelbundet för att undvika ansamling av smuts som kan leda till läckage.
