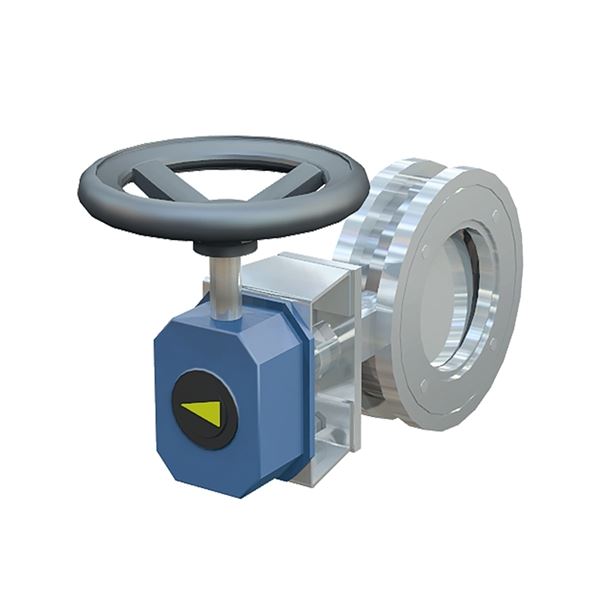

Vridspjällventil AT 2282-

Vridspjällventil för inspänning av rostfritt stål, metalliskt tätande, PN25/16, för avstängning och reglering av vätskor, gaser, slitande och aggressiva media samt hetvatten-, kyl- och ångsystem. Med handspak tom DN 125 eller snäckväxel i alla DN.

Dimensionsområde (DN, liter) 80 - 500
Tryckklass (PN) 10 - 25
Temperatur (°C) -40 - 150
Material Rostfritt stål

    Varianter

    Artikelnummer DN PN Temperatur (°C) Anslutning Manöver Anslutning 1 Anslutning 2 Avs.datum Bruttopris Antal
    AT 2282S80 80 25 -40 - 150 Flänsad EN1092 Spak Flänsad EN1092 2023-11-20 29 000 SEKBeställningsvara
    AT 2282-80 80 25 -40 - 150 Flänsad EN1092 Fri axel Flänsad EN1092 2023-11-20 25 500 SEKBeställningsvara
    AT 2282S100 100 25 -40 - 150 Flänsad EN1092 Spak Flänsad EN1092 2023-11-20 30 300 SEKBeställningsvara
    AT 2282V100 100 25 -40 - 150 Flänsad EN1092 Snäckväxel Flänsad EN1092 2023-11-20 34 200 SEKBeställningsvara
    AT 2282-100 100 25 -40 - 150 Flänsad EN1092 Fri axel Flänsad EN1092 2023-11-20 27 700 SEKBeställningsvara
    AT 2282S125 125 25 -40 - 150 Flänsad EN1092 Spak Flänsad EN1092 2023-11-20 33 700 SEKBeställningsvara
    AT 2282V125 125 25 -40 - 150 Flänsad EN1092 Snäckväxel Flänsad EN1092 2023-11-20 37 400 SEKBeställningsvara
    AT 2282-125 125 25 -40 - 150 Flänsad EN1092 Fri axel Flänsad EN1092 2023-11-20 30 400 SEKBeställningsvara
    AT 2282V150 150 25 -40 - 150 Flänsad EN1092 Snäckväxel Flänsad EN1092 2023-11-20 42 500 SEKBeställningsvara
    AT 2282-150 150 25 -40 - 150 Flänsad EN1092 Fri axel Flänsad EN1092 2023-11-20 36 400 SEKBeställningsvara
    AT 2282V200 200 25 -40 - 150 Flänsad EN1092 Snäckväxel Flänsad EN1092 2023-11-20 52 100 SEKBeställningsvara
    AT 2282-200 200 25 -40 - 150 Flänsad EN1092 Fri axel Flänsad EN1092 2023-11-20 45 600 SEKBeställningsvara
    AT 2282V250 250 25 -40 - 150 Flänsad EN1092 Snäckväxel Flänsad EN1092 2023-11-20 69 000 SEKBeställningsvara
    AT 2282-250 250 25 -40 - 150 Flänsad EN1092 Fri axel Flänsad EN1092 2023-11-20 59 500 SEKBeställningsvara
    AT 2282V300 300 25 -40 - 150 Flänsad EN1092 Snäckväxel Flänsad EN1092 2023-11-20 85 300 SEKBeställningsvara
    AT 2282-300 300 25 -40 - 150 Flänsad EN1092 Fri axel Flänsad EN1092 2023-11-20 75 500 SEKBeställningsvara
    AT 2282-350 350 25 -40 - 150 Flänsad EN1092 Fri axel Flänsad EN1092 2023-11-27 87 800 SEKBeställningsvara
    AT 2282V350 350 25 -40 - 150 Flänsad EN1092 Snäckväxel Flänsad EN1092 2023-11-20 98 100 SEKBeställningsvara
    AT 2282V400 400 25 -40 - 150 Flänsad EN1092 Snäckväxel Flänsad EN1092 2023-11-20 131 800 SEKBeställningsvara

    Produktinformation

    Användningsområde

    För avstängning och reglering.
    För vätskor, gaser, slitande och aggressiva media inom:
    - Skogsindustri enligt anvisningarna SSG 7650
    - Processindustri
    - Kemisk industri
    - Energiproduktion
    - Petrokemisk industri
    - Offshore
    - Oljelagring och raffinaderier

    AMA-text

    PSB.2 Vridspjällventiler

    Kvalitetsäkring

    PED 2014/68/EU

    Produkten är CE-märkt

    Markning pa produkt:Fabrikat, DN, PN, material och flödespil.

    Detaljförteckning

    Pos 1 2 3 4
    Komponent Ventilhus Spjällskiva Sätesring Axel
    Material Rostfritt stål Rostfritt stål Rostfritt stål Rostfritt stål

    Mått och vikt

    Mått

    DN A B
    80 46 236
    100 52 251
    125 56 271
    150 56 386
    200 60 414
    250 68 487
    300 78 526
    350 78 449
    400 102 667

    Dimensionsområde (DN, liter):80 - 500

    Funktion och konstruktion

    Metalltätad vridspjällventil med trippel-excentriskt placerad spjällskiva och tvådelad axel, utbytbar sätesring.
    Toppfläns för montering av manöverdon

    Tekniska data

    Flödesriktning:Dubbelriktad

    Material:Rostfritt stål

    Materialkod:Syrafast stål 316 (1.4408)

    Temperatur (°C):-40 - 150

    Temperatur noteringar:Högre temperaturer på förfrågan.

    Tryckklass (PN):10 - 25

    Anslutning:Flänsad EN1092

    Möjlig montageposition:Vertikal, Horisontell

    ETIM klassning:EC010910 - Vridspjällsventil (Drosselventil)

    BK04 kod:20706 Vridspjäll

    Installation och underhåll

    Varning!
    Se till att ingen kan skada sig vid provmanövrering av ventilen utanför rörsystemet.
    Inga fingrar, händer eller andra kroppsdelar får vara inuti ventilerna när manöverdon är inkopplade.
    Montering med pilen i flödesriktning rekommenderas.

    Ventilen är avsedd att monteras mellan flänsar enligt följande:
