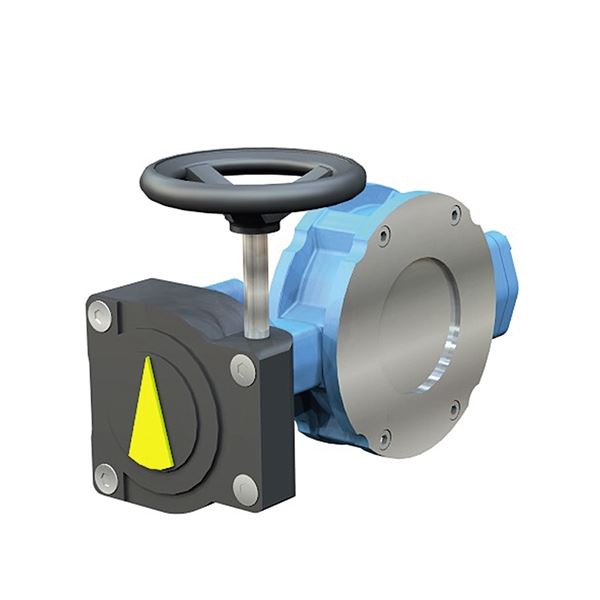

Vridspjällventil för inspänning, i stål, metalliskt tätande. För avstängning och reglering i hetvatten- kylsystem, olje, massa och ångsystem
| Dimensionsområde (DN, liter) | 80 - 800 |
|---|---|
| Tryckklass (PN) | 10 - 25 |
| Temperatur (°C) | -40 - 260 |
| Material | Rostfritt stål, Stål |
| Artikelnummer | DN | PN | Temperatur (°C) | Anslutning | Manöver | Anslutning 1 | Anslutning 2 | Antal | ||
|---|---|---|---|---|---|---|---|---|---|---|
| AT 2275BV80 | 80 | 25 | -40 - 260 | Flänsad EN1092 | Snäckväxel | Flänsad EN1092 | 2023-11-23 | 23 600 SEK | ||
| AT 2275BV100 | 100 | 25 | -40 - 260 | Flänsad EN1092 | Snäckväxel | Flänsad EN1092 | 2023-10-13 | 30 600 SEK | ||
| AT 2275BV125 | 125 | 25 | -40 - 260 | Flänsad EN1092 | Snäckväxel | Flänsad EN1092 | 2023-11-23 | 31 700 SEK | ||
| AT 2275BV150 | 150 | 25 | -40 - 260 | Flänsad EN1092 | Snäckväxel | Flänsad EN1092 | 2023-11-23 | 42 700 SEK | ||
| AT 2275BV200 | 200 | 25 | -40 - 260 | Flänsad EN1092 | Snäckväxel | Flänsad EN1092 | 2023-11-23 | 41 200 SEK | ||
| AT 2275BV250 | 250 | 25 | -40 - 260 | Flänsad EN1092 | Snäckväxel | Flänsad EN1092 | 2023-11-23 | 51 400 SEK | ||
| AT 2275BV300 | 300 | 25 | -40 - 260 | Flänsad EN1092 | Snäckväxel | Flänsad EN1092 | 2023-11-23 | 54 700 SEK | ||
| AT 2275B-080 | 80 | 25 | -40 - 260 | Flänsad EN1092 | Fri axel | Flänsad EN1092 | 2023-11-23 | 23 600 SEK | ||
| AT 2275B-100 | 100 | 25 | -40 - 260 | Flänsad EN1092 | Fri axel | Flänsad EN1092 | 2023-11-23 | 24 300 SEK | ||
| AT 2275B-150 | 150 | 25 | -40 - 260 | Flänsad EN1092 | Fri axel | Flänsad EN1092 | 2023-11-23 | 37 300 SEK | ||
| AT 2275B-200 | 200 | 25 | -40 - 260 | Flänsad EN1092 | Fri axel | Flänsad EN1092 | 2023-11-23 | 45 600 SEK | ||
| AT 2275B-300 | 300 | 25 | -40 - 260 | Flänsad EN1092 | Fri axel | Flänsad EN1092 | 2023-10-26 | 52 500 SEK |
För avstängning och reglering
För Olja, vatten och ånga inom:
- Energiproduktion, Petrokemisk industri, Hetvattensystem, Kylsystem, Oljelagring och raffinaderier, Ångsystem, Massa.
PSB.2 Vridspjällventiler
在2275 b Vridspjall…溶血性尿毒综合征av套轭于“斯太尔, metalliskt tätande, Läckageklass B, stängningstryck DeltaP 16bar.
Vridspjäll AT 2275BxxxxA.... Hus av stål för inspänning, metalliskt tätande, Läckageklass A, stängningstryck DeltaP 16bar.
Vridspjäll AT 2275BxxxxA25.... Hus av stål för inspänning, metalliskt tätande, Läckageklass A, stängningstryck DeltaP 25bar.
Vridspjäll AT 2275BxxxxT.... Hus av stål för inspänning, PTFE tätning, Läckageklass A, stängningstryck DeltaP 16bar.
Vridspjäll AT 2275BxxxxT25.... Hus av stål för inspänning, PTFE tätning, Läckageklass A, stängningstryck DeltaP 25bar.
Vridspjäll AT 2275Bx40-xxx.... Hus av stål för inspänning, metalliskt tätande, Läckageklass B, PN40, stängningstryck DeltaP 40bar.
Vridspjäll AT 2275Bx40-xxxA.... Hus av stål för inspänning, metalliskt tätande, Läckageklass A, PN40, stängningstryck DeltaP 40bar.
Vridspjäll AT 2276B.... Hus av stål för inspänning, metalliskt tätande, Läckageklass B, stängningstryck DeltaP 16bar, version för ångapplikationer.
Vridspjäll AT 2276BxxxxA.... Hus av stål för inspänning, metalliskt tätande, Läckageklass A, stängningstryck DeltaP 16bar, version för ångapplikationer.
Vridspjäll AT 2276BxxxxA25.... Hus av stål för inspänning, metalliskt tätande, Läckageklass A, stängningstryck DeltaP 25bar, version för ångapplikationer.
Vridspjäll AT 2276Bx40-xxx.... Hus av stål för inspänning, metalliskt tätande, Läckageklass B, PN40, stängningstryck DeltaP 40bar, version för ångapplikationer.
Vridspjäll AT 2276Bx40-xxxA.... Hus av stål för inspänning, metalliskt tätande, Läckageklass A, PN40, stängningstryck DeltaP 40bar, version för ångapplikationer.
PED 2014/68/EU, AFS 2016:1
Produkten är CE-märkt
Markning pa produkt:På ventilens märkskylt finns uppgifter om: DN, PN, material i tryckbärande delar, flödespil, typbeteckning samt CE-märkning.
| Pos | Komponent | Material |
|---|---|---|
| 1 | Ventilhus | Stål GP240GH N (1.0619) |
| 2 | Spjällskiva | Syrafast stål 316 (1.4408) |
| 3 | Sätesring | |
| 4 | Spindel | Rostfritt stål |
| 5 | Packbox | 伯爵it |

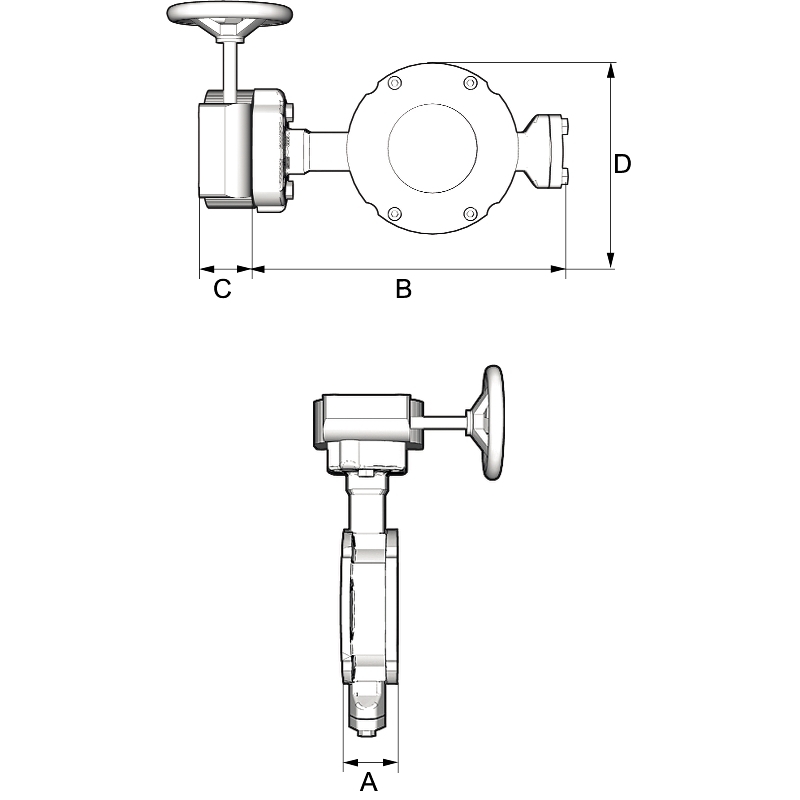

| DN | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|
| A | 46 | 52 | 56 | 56 | 60 | 68 | 78 |
| B | 207 | 231 | 242 | 287 | 312 | 357 | 401 |
Dimensionsområde (DN, liter):80 - 800
Metallisk tätande vridspjällventil för inspänning mellan flänsar. Toppfläns enl. ISO5211 för montering av manöverdon eller snäckväxlar. Spjällskivan är dubbel-excentriskt detta innebär att spjällskivan vid öppning lämnar sätet omgående. Det resulterar i minimalt slitage av tätningsytor. Ventilen tappar inte heller sin avtätning även om den manövreras frekvent. Packboxen är efterdragbar.
Flödesriktning:Dubbelriktad
Material:Rostfritt stål, Stål
Materialkod:Syrafast stål 316 (1.4408), Stål GP240GH N (1.0619)
Temperatur (°C):-40 - 260
Temperatur noteringar:Finns i utförande med stelliterad axel för högre temperaturer samt i utförande lämplig för ånga.
Tryckklass (PN):10 - 25
Anslutning:Flänsad EN1092
Möjlig montageposition:Vertikal, Horisontell
ETIM klassning:EC010910 - Vridspjällsventil (Drosselventil)
BK04 kod:20706 Vridspjäll
Varning!
Se till att ingen kan skada sig vid provmanövrering av ventilen utanför rörsystemet. Inga fingrar, händer eller andra kroppsdelar får vara inuti ventilen när manöverdon är inkopplade. Ventilen är avsedd att monteras mellan flänsar. Ventilen kan monteras oavsett strömningsriktning. Dock bör ventilen monteras med spindeln horisontellt. Ventilen skall motioneras regelbundet för att undvika ansamling av smuts som kan leda till läckage.
