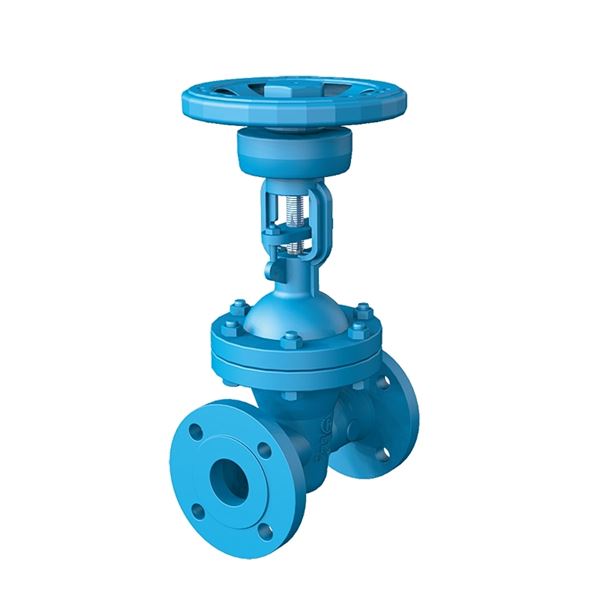

Kilslidventil AT 2429C

Kilslidventil med flänsar för avstängning av i huvudsak ånga, värme och hetvatten samt petroleumprodukter. Bör ej användas för reglering.

Dimensionsområde (DN, liter) 65 - 600
Tryckklass (PN) 25
Temperatur (°C) -10 - 400
Material Stål

    Varianter

    Artikelnummer DN PN Temperatur (°C) Anslutning Manöver Anslutning 1 Anslutning 2 Avs.datum Bruttopris Antal
    AT 2429C65 65 25 -10 - 400 Flänsad EN1092 Handratt Flänsad EN1092 Flänsad EN1092 2023-08-23 14 200 SEKBeställningsvara
    AT 2429C80 80 25 -10 - 400 Flänsad EN1092 Handratt Flänsad EN1092 Flänsad EN1092 2023-08-23 18 600 SEKBeställningsvara
    AT 2429C100 100 25 -10 - 400 Flänsad EN1092 Handratt Flänsad EN1092 Flänsad EN1092 2023-09-06 22 700 SEKBeställningsvara
    AT 2429C125 125 25 -10 - 400 Flänsad EN1092 Handratt Flänsad EN1092 Flänsad EN1092 2023-08-23 29 700 SEKBeställningsvara
    AT 2429C150 150 25 -10 - 400 Flänsad EN1092 Handratt Flänsad EN1092 Flänsad EN1092 2023-08-23 39 600 SEKBeställningsvara
    AT 2429C200 200 25 -10 - 400 Flänsad EN1092 Handratt Flänsad EN1092 Flänsad EN1092 2023-08-23 55 100 SEKBeställningsvara
    AT 2429C250 250 25 -10 - 400 Flänsad EN1092 Handratt Flänsad EN1092 Flänsad EN1092 2023-07-24 75 700 SEKTillfälligt slut
    AT 2429C300 300 25 -10 - 400 Flänsad EN1092 Handratt Flänsad EN1092 Flänsad EN1092 2023-08-23 104 400 SEKBeställningsvara
    AT 2429C350 350 25 -10 - 400 Flänsad EN1092 Handratt Flänsad EN1092 Flänsad EN1092 2023-08-23 134 900 SEKBeställningsvara

    Produktinformation

    Användningsområde

    För avstängning av i huvudsak
    - ånga
    - värme och hetvatten
    - petroleumprodukter
    Bör ej användas för reglering.

    AMA-text

    PSB.61 Kilslidsventiler

    PSB.61 Kilslidsventiler
    Kilslidventil AT 2429C, DN ..., med fullt genomlopp, hus av stål och flänsar PN 25. Stigande utvändigt gängad spindel och lagrad ratt.

    Kvalitetsäkring

    PED 2014/68/EU, AFS 2016:1

    Produkten är CE-märkt

    Provning sker enligt DIN EN 12266.
    Intyg EN 10204 3.1, och av de flesta klassningssällskapen.
    Typ av önskat intyg anges vid beställning.

    Markning pa produkt:DN, PN, material, fabrikat.

    Mått och vikt

    Dimensionsområde (DN, liter):65 - 600

    Funktion och konstruktion

    Fullt genomlopp. Elastisk slid, styrd i ventilhuset. Stigande, utvändigt gängad spindel. Lagrad, icke stigande ratt.
    Nedsänkt lockpackning i ventilhuset. Återtätad packbox, vid öppen ventil.
    Vid nedanstående differenstryck och dimension bör ventilen, för att med rimlig kraft kunna manövreras, förses med förbigångsledning eller snäckväxel
    DN350 20bar
    DN400 15bar
    DN500 8bar
    Max arbetstryck och arbetstemperatur
    Max 22bar vid 200C°
    Max 17bar vid 300C°
    Max 13bar vid 400C°

    Tekniska data

    Flödesriktning:Dubbelriktad

    Material:Stål

    Materialkod:Stål GP240GH N (1.0619)

    Temperatur (°C):-10 - 400

    Temperatur noteringar:DIN EN 1092 bestämmer det tillåtna drifttrycket i förhållande till temperaturen. Max 22bar vid 200C°. Max 17bar vid 300C°. Max 13bar vid 400C°

    Tryckklass (PN):25

    Anslutning:Flänsad EN1092

    Möjlig montageposition:Vertikal

    Möjlig montageposition notering:Vertikal rörledning: valfritt läge.
    Horisontell rörledning: 0 - 60° från vertikal uppåtriktad spindel.

    ETIM klassning:EC010163 - Kilslidsventil

    BK04 kod:20708 Kilslidventiler

    Installation och underhåll

    För att undvika läckage i packboxen bör man strax efter driftstart kontrollera glandens anspänning och efterdra vid behov.
    Vid behov skall spindelbussingen eftersmörjas.

    Nedladdningsbart
