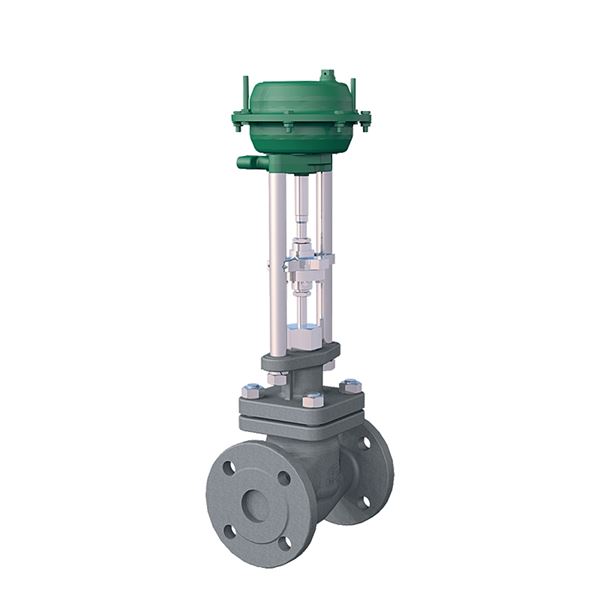

Reglerventil 2-Vägs。Komplett Med Pneumatiskt280cm²eller530cm²Manöverdon。
尺寸område. | DN 15 - 150 |
---|---|
PN. | 16 - 40 |
温度råde | -10到+ 400°C |
材料 | Gjutjärn,segjärn,stål,syrafast rostfrittstål |
artikelnummer. | 哈马特里 | DN. | PN. | 温度(°C) | 斯特斯尼亚尔/ kommunikation | antal. | ||
---|---|---|---|---|---|---|---|---|
在4800dp. | 格罗恩 | 15-150 | 16/40 | -10-300. | 4-20mA / HART. | Förfrågh. | Förfrågh. | 优惠 |
在4801dp. | Segjärn. | 15-150 | 16/40 | -10-350 | 4-20mA / HART. | Förfrågh. | Förfrågh. | 优惠 |
在4802dp | 斯托尔 | 15-150 | 16/40 | -10-400. | 4-20mA / HART. | Förfrågh. | Förfrågh. | 优惠 |
在4803dp | rostfritt syrafaststål | 15-150 | 16/40 | -10-400. | 4-20mA / HART. | Förfrågh. | Förfrågh. | 优惠 |
VID Reglering AV Mecuitatur,Tryck,NivåellerflödeiÅng-,hetvatten-,hetoljesystem。Tryck Och Temp。Envigt DIN EN 1092。
intyg.
INTYG ENVIGT SS-EN 10204,典型2.2 OCH 3.1。De FlestaKlassningssällskap(Anges VidBeställning)。
验证
溜冰广告恩格利斯SS-ISO 5208。
CE-Märkning.
Ventilerna Uppfyller Kraven I AFS 2016:1,DirektivetFörTryckbärandeAnordningar,恩格特Kategori III。
AT4800D. | AT4801D | AT4802D. | AT4803D | |||
---|---|---|---|---|---|---|
1 | Ventilhus | 格罗恩 | EN-JL 1040 | |||
Segjärn. | EN-JL 1025 | |||||
斯托尔 | 1.0619 | |||||
rostfrittstål. | 1.4408. | |||||
2 | 锁 | 格罗恩 | EN-JL 1040 | |||
Segjärn. | EN-JL 1025 | |||||
斯托尔 | 1.0619 | |||||
rostfrittstål. | 1.4408. | |||||
3. | Kägla. | rf syrafast. | 1.4122 | 1.4122 | 1.4122 | 1.4122 |
4. | Säte. | rf syrafast. | 1.4571 | 1.4571 | 1.4571 | 1.4571 |
5. | 斯威尔特 | rf syrafast. | 1.4571 | 1.4571 | 1.4571 | 1.4571 |
DN. | 15. | 20. | 25. | 32. | 40. | 50. | 65. | 80 | 100. | 125. | 150. | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
一种 | 130. | 150. | 160. | 180. | 200. | 230. | 290. | 310. | 350. | 400 | 480. | |||||||||||
B.280cm². | 484. | 484. | 489. | 494. | 517. | 512. | 518. | 547. | 672. | |||||||||||||
B.530平方米 | 513. | 513. | 518. | 523. | 546. | 541. | 547. | 576. | 601. | 645. | 693 | |||||||||||
B¹.280cm². | 607. | 607. | 622. | 627. | 648. | 643. | 743. | 753. | 773. | |||||||||||||
B¹.530平方米 | 639. | 639. | 652. | 658. | 679. | 675. | 768. | 777. | 797. | 822. | 852. | |||||||||||
D.280cm². | 210. | 210. | 210. | 210. | 210. | 210. | 210. | 210. | 210. | 210. | 210. | |||||||||||
D.530平方米 | 310. | 310. | 310. | 310. | 310. | 310. | 310. | 310. | 310. | 310. | 310. | |||||||||||
vikt.inkl。280cm²唐 | 10. | 11. | 12. | 14. | 17. | 19. | 25. | 33. | 44. | |||||||||||||
vikt.inkl。530cm²唐 | 16. | 17. | 18. | 20. | 23. | 25. | 31. | 39. | 50. | 68. | 92. | |||||||||||
¹Höjdmåttmedveckbälg。 |
enkelsätigreglerventil med axiellrörelse。
VentilkarakteristikLinjär,Logaritmisk Eller On-Off。
Max ArbetStryck i栏(e)vid给定温度 | |||||||||||||||||
nr. | -10°C. | 100°C. | 150℃ | 200℃ | 250°C. | 300℃ | 350°C. | 400℃ | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
在4800 | 16. | 16. | 14. | 13. | 11. | 10. | |||||||||||
在4801 | 25. | 25. | 24. | 23. | 22. | 20. | 18. | ||||||||||
在4802 ** | 40. | 40. | 39. | 38. | 36. | 32. | 28. | 22. | |||||||||
在4803 | 40. | 40. | 36. | 33,5. | 31,5 | 29,5. | 28,5 * | 27 * | |||||||||
* exklusive interkristallina Korrosion(EJ Syra Eller SyraInnehållande博士德里州) |
Läckage: | MetalliskKägla. | Envigt DIN EN 1349 IV(<0,01%AV KVS-Värdet) |
Trevägsventil medfördelningskägla | Port B Engigt DIN EN 1349 III(0,1%AV KVS-VÄRDET) | |
MetalliskKäglaLäppade. | ENVIGT DIN EN 1349 IV-S2(<0,005%AV KVS-VÄRDET)选项。 | |
mjuktätandekägla. | ENVIGT DIN EN 1349 VI(TAT)PTFE(最大200°C)选项。 |
DN. | 15. | 20. | 25. | 32. | 40. | 50. | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Slaglängd. | 25. | 25. | 25. | 30. | 30. | 30. | ||||||||
kvs. | 标准 | 3,3 | 6. | 9,2 | 15. | 24. | 37. | |||||||
reducerat | 2,7 / 1,7. | 4,2 / 3,7. | 7,5 / 5,2 | 11/9,4.4 | 19月15日 | 30/24 | ||||||||
1 / 0.5 | 1,7/1 | 4/1,7. | 6,3 / 4,4. | 11/6,8 | 18/12 | |||||||||
3800D280 | max.diff.tryck. | 40 * | 40 * | 40 * | 16 * | 10 * | 6 * | |||||||
3800D530 | max.diff.tryck. | 40 * | 40 * | 40 * | 40 * | 38 * | 24 * | |||||||
*StängkraftenGällerVidMaxKVS,Vid ReduceratKVSÖKARSTÄNGKRAFTEN。 | ||||||||||||||
Detärrekommenderat att AttAnvända10%säkerhetsmarginalpåvärdenförmax.diff.tryck。 |
DN. | 65. | 80 | 100. | 125. | 150. | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Slaglängd. | 35. | 35. | 35. | 35. | 40. | |||||||
kvs. | 标准 | 63. | 95. | 148. | 231/187 | 333. | ||||||
reducerad. | 47/37 | 79/58. | 120/99 | 150/118 | 292/234. | |||||||
28/19 | 45/31 | 70/48 | 75. | 179/127 | ||||||||
3800D280 | max.diff.tryck. | - | - | - | - | - | ||||||
3800D530 | max.diff.tryck. | 12 * | 8,5 * | 5,4 * | 3,3 * | 1,8 * | ||||||
*StängkraftenGällerVidMaxKVS,Vid ReduceratKVSÖKARSTÄNGKRAFTEN。 | ||||||||||||
Detärrekommenderat att AttAnvända10%säkerhetsmarginalpåvärdenförmax.diff.tryck。 |
BurkäglaFörLjudredution。MjuktätandeKägla(最多200°C)。Kägla/SäteStellitbelagt。V-PortKägla。veckbälgav rostfrittstål
nr. | ArmaturflänsarBorrade恩格里 |
在4800D | SS 335-PN 16 |
在4801D | SS 335-PN 25 |
在4802d,在4803d | SS 335-PN 40 |
Kan Monteras I ValfrittInbyggnadsläge。undandag:nedhängandemanöverdon。se seconat monterings-ochskötselanvisning。SystemetBörRenspolasFöreidRiftTagande。FörunitionFriffriftrekommenderasatt过滤器Monterasföregerventilen。undvikrörböjardirektföreoch direkt efter reglerventilen。DET RekommenderasAtt ATT HARaksträcka5x dnföredentilenoch 10 x dn efter nefteren。
tillbehör安装 | tillbehör安装 | ||||||
Exempel:AT4028B100. | |||||||
在Nummer | DN. | ||||||
---|---|---|---|---|---|---|---|
AT4028B. | 100. | SmutsfilterGråjärnPN16 | |||||
AT4029B. | Smutsfiltersegjärnpn25. | ||||||
AT4042B. | smutsfilterstålpn40 | ||||||
AT4046A | smutsfilter rostfritt pn40 | ||||||
AT1028B. | avstängningsventilsegjärnpn25 | ||||||
AT1050D. | avstängningsventilstålpn40 | ||||||
ovanståendeprodukterÄrvåra标准Tillbehör。Förövrigavarianter,kontakta armatec |
Samtliga Delar KanFåsop reservedelar。
Fabrikat,DN,PN,材料SAMT Pil VisaandeFlödesriktningen,At-Nummer。
reglerventil. | ||||||
Exempel:4800dv100-148 | ||||||
在4800D | V. | 100. | -148 | |||
---|---|---|---|---|---|---|
图。NR。 | Tillbehör. | DN. | kvs. | |||
4800d =grajärn | v =veckbälg. | |||||
4801d =segjärn | H =Burkägla. | |||||
在4802d =stål | ||||||
4803 = rostfrittstål | ||||||
VidBeställningSkallÖnskadKarakeristik,Linjär/ likprocentig,Anges。 |
PneumatisktStälldon | ||||
Exempel:3800d280 | ||||
图NR. | 典型 | Storlek Membran [cm2] | ||
---|---|---|---|---|
AT3800. | D. | 280. | ||
530. | ||||
VidBeställningSkallAnges Vilket Maximalt Tryck Som Ventilen Skall KunnaStängaMot | ||||
(Minst Lika Stort SomTrycketFöreVentilen)。Dessutom skall detframgåomvertilen | ||||
skall varafjäderstängandeellerfjäderöppnande,dvs om VentilenskallÖppnaeller | ||||
StängaVidLuft-Och / Eller SignalBortfall。 |
TillbehörPneumatiskaStälldon. | ||||
在Nummer | Beskriving | |||
---|---|---|---|---|
3800D101 | MekaniskGränslägesswitch. | |||
4880D30PT2. m |
Elektropneumatisk定位器4-20ma medventillägesåterföring。墨西哥蒙语滴jer. | |||
4878RWDM. | 过滤器 - och luftreduceringsstation med medometer 0.5-8,5bar。墨西哥蒙语。 | |||
ovanståendeprodukterÄrvåra标准Tillbehör。Förövrigavarianter,kontakta armatec |
