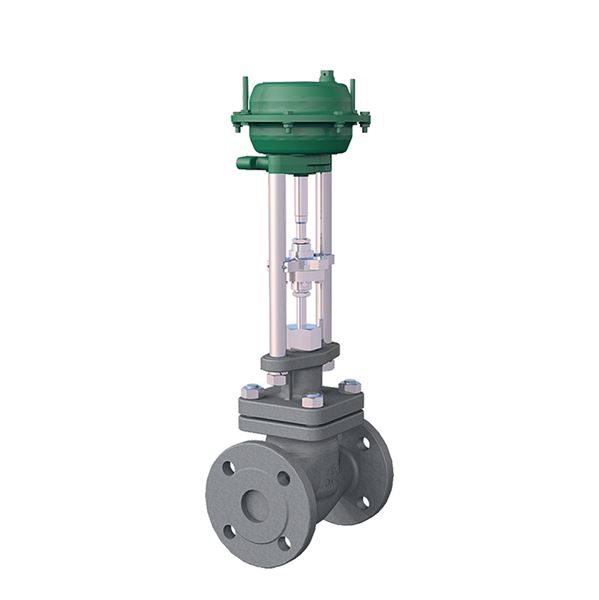

Reglerventil AT 4800D, 4801D, 4802D, 4803D

Reglerventil 2-vägs. Komplett med pneumatiskt 280 cm², 530 cm² eller 1000 cm² manöverdon.

Dimensionsområde (DN, liter) 15 - 400
Tryckklass (PN) 16 - 160
Temperatur (°C) -60 - 530
Material Gjutjärn, Rostfritt stål, Stål

    Varianter

    Artikelnummer DN PN Temperatur (°C) Anslutning Manöver Anslutning 1 Anslutning 2 Avs.datum Bruttopris Antal
    AT 4800DP -10 - 400 Flänsad EN1092, Flänsad ANSI B16.5, EN 12627, svetsända Förfrågan Förfrågan Offert
    AT 4801DP -10 - 400 Flänsad EN1092, Flänsad ANSI B16.5, EN 12627, svetsända Förfrågan Förfrågan Offert
    AT 4802DP -10 - 400 Flänsad EN1092, Flänsad ANSI B16.5, EN 12627, svetsända Förfrågan Förfrågan Offert
    AT 4803DP -10 - 400 Flänsad EN1092, Flänsad ANSI B16.5, EN 12627, svetsända Förfrågan Förfrågan Offert

    Produktinformation

    Användningsområde

    Vid reglering av temperatur, tryck, nivå eller flöde i ång-, hetvatten-, hetoljesystem. Tryck och temp. enligt DIN EN 1092.

    AMA-text

    为platsmon PSD.312 Styrventilerterat ställdon med differenstrycks-, reglerings- och flödesinjusteringsfunktion

    Kvalitetsäkring

    Produkten är CE-märkt

    Intyg enligt SS-EN 10204, typ 2.2 och 3.1. De flesta klassningssällskap (anges vid beställning).

    Mått och vikt

    Dimensionsområde (DN, liter):15 - 400

    Funktion och konstruktion

    Enkelsätig reglerventil med axiell rörelse.
    Ventilkarakteristik linjär, logaritmisk eller on-off.

    Tekniska data

    Material:Gjutjärn, Rostfritt stål, Stål

    Materialkod:Syrafast stål 316 (1.4408), Syrafast stål 316Ti (1.4571), Stål G17CrMo5-5 (1.7357), Gråjärn GJL-250 (GG25), Segjärn GJS-400-15 (GGG40)

    Temperatur (°C):-60 - 530

    Tryckklass (PN):16 - 160

    Anslutning:Flänsad EN1092, Flänsad ANSI B16.5, EN 12627, svetsända

    Möjlig montageposition:Vertikal, Horisontell

    Installation och underhåll

    Kan monteras i valfritt inbyggnadsläge. Undantag: Nedhängande manöverdon. Se separat monterings- och skötselanvisning. Systemet bör renspolas före idrifttagande. För problemfri drift rekommenderas att filter monteras före reglerventilen. Undvik rörböjar direkt före och direkt efter reglerventilen. Det rekommenderas att ha raksträcka 5 x DN före ventilen och 10 x DN efter ventilen.
