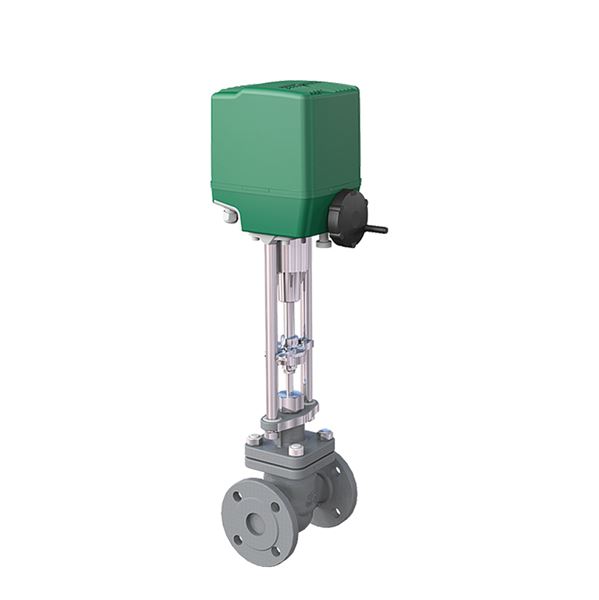

Reglerventil AT 4800B, 4801B, 4802B, 4803B

2-vägs reglerventil, komplett med elektriskt 6 kN eller 10 kN manöverdon. Matning 230V, 50Hz.

Dimensionsområde (DN, liter) 15 - 400
Tryckklass (PN) 16 - 160
Temperatur (°C) -60 - 530
Material Gjutjärn, Rostfritt stål, Stål

    Varianter

    Artikelnummer DN PN Temperatur (°C) Anslutning Manöver Anslutning 1 Anslutning 2 Avs.datum Bruttopris Antal
    AT 4800BE 16 -10 - 300 Flänsad EN1092, Flänsad ANSI B16.5, EN 12627, svetsända Flänsad EN1092 Flänsad EN1092 Förfrågan Förfrågan Offert
    AT 4801BE 25 -10 - 350 Flänsad EN1092, Flänsad ANSI B16.5, EN 12627, svetsända Flänsad EN1092 Flänsad EN1092 Förfrågan Förfrågan Offert
    AT 4802BE 40 -10 - 400 Flänsad EN1092, Flänsad ANSI B16.5, EN 12627, svetsända Flänsad EN1092 Flänsad EN1092 Förfrågan Förfrågan Offert
    AT 4803BE 40 -10 - 400 Flänsad EN1092, Flänsad ANSI B16.5, EN 12627, svetsända Flänsad EN1092 Flänsad EN1092 Förfrågan Förfrågan Offert

    Produktinformation

    Användningsområde

    Vid reglering av temperatur, tryck, nivå eller flöde i ång-, hetvatten-, hetoljesystem. Tryck och temp. enligt DIN EN 1092.

    AMA-text

    PSD.312 Styrventiler为解放军tsmonterat ställdon med differenstrycks-, reglerings- och flödesinjusteringsfunktion

    Kvalitetsäkring

    Produkten är CE-märkt

    Intyg enligt SS-EN 10204, typ 2.2 och 3.1. De flesta klassningssällskap (anges vid beställning).

    Mått och vikt

    Dimensionsområde (DN, liter):15 - 400

    Funktion och konstruktion

    Enkelsätig reglerventil med axiell rörelse.
    Ventilkarakteristik linjär, logaritmisk eller on-off.

    Tekniska data

    Material:Gjutjärn, Rostfritt stål, Stål

    Materialkod:Syrafast stål 316 (1.4408), Syrafast stål 316Ti (1.4571), Stål G17CrMo5-5 (1.7357), Gråjärn GJL-250 (GG25), Segjärn GJS-400-15 (GGG40)

    Temperatur (°C):-60 - 530

    Tryckklass (PN):16 - 160

    Anslutning:Flänsad EN1092, Flänsad ANSI B16.5, EN 12627, svetsända

    Möjlig montageposition:Horisontell

    IP klass:IP65

    Installation och underhåll

    Kan monteras i valfritt inbyggnadsläge. Undantag: Nedhängande manöverdon. Se separat monterings- och skötselanvisning. Systemet bör renspolas före idrifttagande. För problemfri drift rekommenderas att filter monteras före reglerventilen. Undvik rörböjar direkt före och direkt efter reglerventilen. Det rekommenderas att ha raksträcka 5 x DN före ventilen och 10 x DN efter ventilen.
